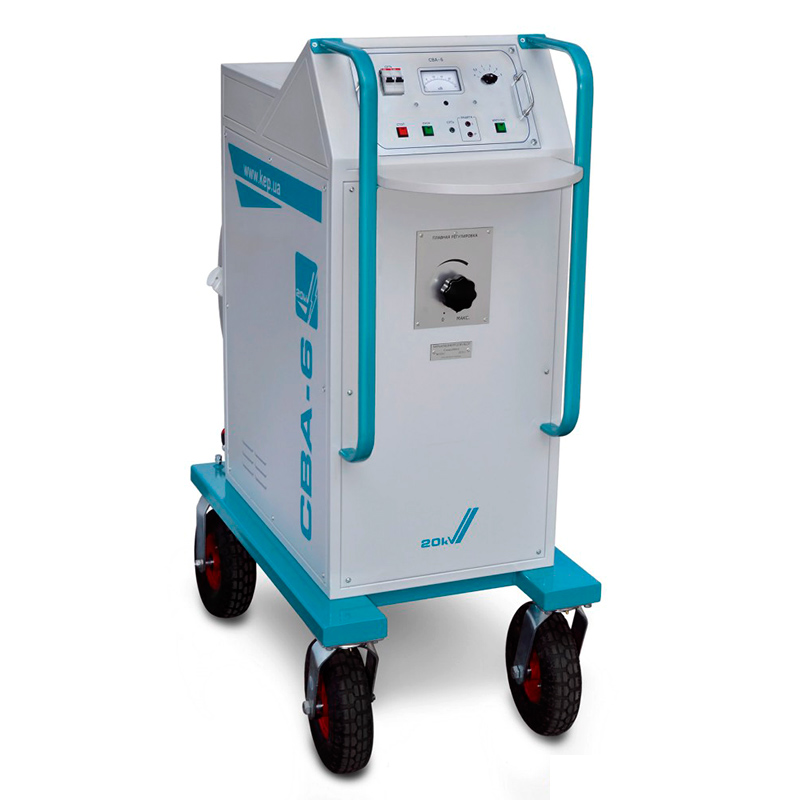

Стенд высоковольтный СВА-6

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Стенд высоковольтный СВА-6 предназначен для отыскания мест повреждения кабельных линий напряжением 6-10 кВ, с переходным сопротивлением R>=500 Ом акустическим методом совместно с приемником П-900 и акустическим датчиком.

Стенд выполнен в виде мобильного блока.

Условия эксплуатации

  • Диапазон температур окружающего воздуха – от -10 до +40°C;
  • Относительная влажность воздуха при температуре +25°C – до 80%;
  • Атмосферное давление – от 650 до 800 мм. рт. ст.;

Питание стенда СВА-6 осуществляется от промышленной однофазной сети переменного тока 220 В ± 10%, 50 Гц ±4%. Допускается питание от автономного генератора электроснабжения мощностью не менее 2,0 кВ·А;

Обслуживающий персонал – не менее 2-х операторов.

Характеристики

Технические характеристики

Параметр

Значения

Емкость накопителя, мкФ

3,3

Наибольшее выходное напряжение, кВ

20

Максимальная ударная энергия импульса разряда, Дж

660

Режимы работы

ручной и автоматический (автоматический - с регулируемой частотой следования импульсов разряда)

Питание

сеть переменного тока 220 В ± 10%, 50Гц ±4%, допускается питание от автономного генератора электроснабжения мощностью не менее 2,0 кВ·А

Габаритные размеры, мм

1000х620х1100

Масса устройства, кг, не более

160

Блок управления

встроенный

Комплектация

Комплект поставки

  1. Стенд высоковольтный акустический СВА-6 – 1 шт.
  2. Блок управления стендом СВП – 1 шт.
  3. Блок источника заряда БЗ-20 – 1 шт.
  4. Блок конденсатора с высоковольтным коммутатором ГАУВ – 1 шт.
  5. Дроссель – 1 шт.
  6. Сетевой кабель (15 м) – 1 шт.
  7. Провод защитного заземления (10 м) – 1 шт.
  8. Высоковольтный коаксиальный кабель (10 м) – 1 шт.
  9. Тележка транспортная – 1 шт.
  10. Руководство по эксплуатацию – 1 экз.

Гарантия

  • Изготовитель гарантирует соответствие стенда требованиям действующей технической документации и при соблюдении условий транспортирования, хранения и эксплуатации.
  • Гарантийный срок эксплуатации СВА-6 составляет 12 месяцев со дня отгрузки потребителю.

Модификации

Выпускаемые модификации

Вас также может заинтересовать стенд СВА-2000.
