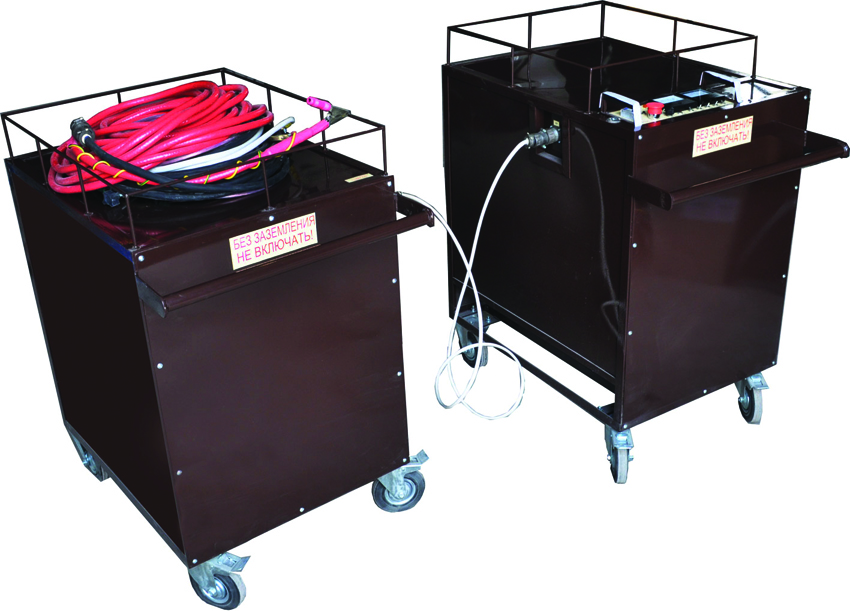

Стенд высоковольтный СВПА

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Стенд высоковольтный СВПА предназначен для:

  • испытания изоляции кабелей и др. устройств и приспособлений постоянным и переменным (50 гц) высоковольтным напряжением;
  • прожига дефектной изоляции кабелей с последующим дожигом ее;
  • определения трассы кабельных линий;
  • топографического определения мест повреждения кабельных линий индукционным и акустическим методами;
  • определения расстояния до места повреждения кабелей напряжением 0,4-10 кВ импульсным беспрожиговым методом на высоком и низком напряжении.

Условия эксплуатации:

  • диапазон температур окружающего воздуха, оС - от минус 20 до +40;
  • относительная влажность воздуха при температуре 25 оС - до 80 %;
  • атмосферное давление, мм рт. ст. - 650 – 800

Питание СВПА производится от промышленной однофазной сети 220В, 50 Гц. Допускается питание от автономного генератора электроснабжения мощностью не менее 4,0 кВА. Для полной реализации возможностей СВПА мощность генератора должна быть не менее 10 кВА.

Характеристики

Технические данные

  1. Общие технические данные СВПА
  2. Питание – однофазная сеть переменного тока частотой 50 2 Гц, напряжением 220 20В
  3. Потребляемый ток, не более, А, 30
  4. Масса оборудования, кг, не более - 170
  5. Обслуживающий персонал – 2 оператора (не менее)
  6. Срок службы, лет, - 10

Модуль управляющий

  1. Максимальное выходное напряжение в режиме холостого хода, кВ, 22
  2. Минимальное выходное напряжение в режиме холостого хода, кВ, 1
  3. Количество ступеней прожига 5
  4. Максимальный ток блока прожига в режиме короткого замыкания, А, не менее 11
  5. Максимальное напряжение дожига в режиме холостого хода, В, 500
  6. Максимальный ток дожига в режиме короткого замыкания, А, не менее 22
  7. Потребляемая мощность блока прожига, кВА , не более, 16,8
  8. Мощность, отдаваемая в нагрузку, кВА, не менее 11
  9. Режим работы блока прожига – длительный
  10. Масса, кг, не более, 90
  11. Габаритные размеры, мм, 760х400х1000

Модуль ГАУВ

  • Емкость накопителя, мкФ: 13.5
  • Максимальное выходное напряжение, кВ, 18
  • Максимальная энергия импульса разряда, Дж, 2200
  • Режимы работы:
    • - ручной;
    • - автоматический с частотой следования импульсов разряда 0,4 Гц
  • Габаритные размеры, мм, 760х400х1000
