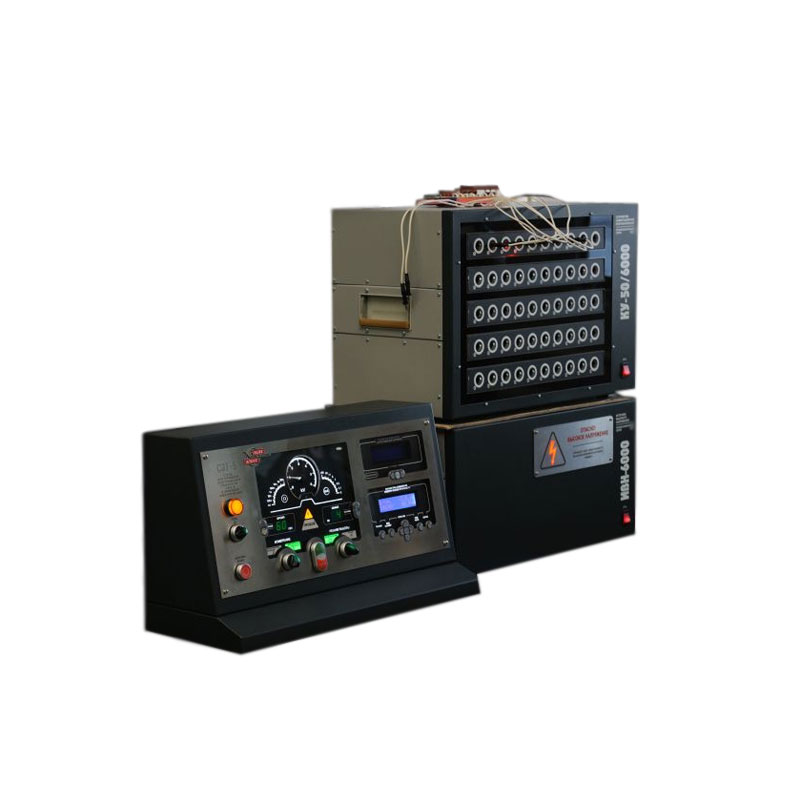

Стенд для проверки изоляции СЭТ-5

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Стенд СЭТ-5 предназначен для проверки сопротивления и электрической прочности изоляции.

Устройство и принцип действия

С помощью стенда осуществляется проверка в автоматическом режиме, а также с помощью ручного управления коммутацией, сопротивления и электрической прочности изоляции электротехнических изделий испытательным напряжением до 5 кВ.

Конструкция СЭТ-5 обеспечивает надежную электробезопасность для работающего с ним человека.

Защита от поражения электрическим током обеспечивается различными способами, в том числе:

  • размещением разъемов электропитания на тыльной стороне блоков;
  • оснащением защитой с целью предотвращения несанкционированного доступа к электрической схеме;
  • применением надежных изоляционных материалов;
  • использованием кабелей электропитания с заземляющими проводниками;
  • использованием для электропитания микропроцессорных плат, кнопок управления и индикации низковольтных напряжений (не более 12 В).
Технические характеристики
Наименование характеристики Значение
характеристики
Рабочее напряжение, однофазный
переменный ток, В
220 В ± 10 %
(от198 до 242 В)
Частота, Гц 50 ± 1Гц-
Сопротивление защитного заземления 0,1 Ом
Сопротивление изоляции в нормальных условиях эксплуатации Не менее 1 МОм

Конструктивное исполнение

Стенд СЭТ-5 содержит:

  • Коммутационный блок (КБ) в составе:
    • место подключения испытываемых изделий 48 точек.
  • Пульта управления (ПУ) в составе:
    • кнопку «Вкл» зеленного цвета. Подача напряжения питания на стенд.
    • кнопку «Откл» красного цвета. Отключение напряжения питания на стенд.
    • световая индикация, сигнализирующая о подаче питающего напряжения сети.
    • световая индикация, сигнализирующая о подаче высокого напряжения.
    • цифровая индикация номера точки испытаний.
    • кнопка выбора испытываемой цепи.
    • кнопка постоянного перемещения по испытательным цепям с возможностью остановки в каждой точке на требуемое заданное время.
    • звуковая сигнализация кроткого замыкания.
    • тумблер подачи высокого напряжения.
    • кнопка регулировки испытательного напряжения.
  • Контрольно-измерительные приборы:
    • киловольтметр 0 - 5 кВ δ = ± 5%.
    • микроамперметр 30 mA ∆ = ± 1 mA.
    • мегаомметр 0 - 1 ГОм δ = ± 2,5 %.
    • электронный секундомер 2 - 99 с, ∆ = ± 1с.
    • регулятор продолжительности времени испытания Диапазон: 2 - 99 с, ∆ = ± 1с.
    • Источник высокого напряжения (ИВН) в составе:
    • система блокіровки высокого напряжения.
    • высоковольтный кабель для подключения к КУ-50/6000.
    • кабель интерфейса для подключения к ПУ.
  • Комплект технологических кабелей для подключения испытуемого изделия 1 экземпляр.
