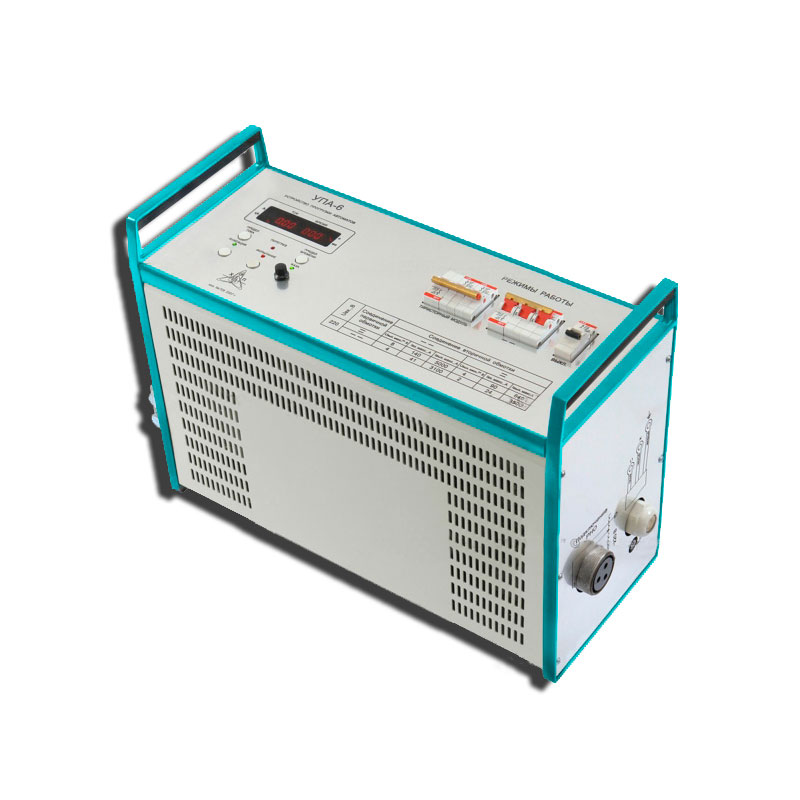

Устройство УПА-6 относится к испытательным системам, которые применяются для выполнения прогрузки выключателей-автоматов. С помощью этого оборудования осуществляется проверка работоспособности автоматических выключателей, работающих в сетях переменного тока. Устройства УПА-6 позволяют также контролировать и фиксировать ток и время, при котором происходит срабатывание исследуемого автоматического выключателя.

Оптимальные условия для эксплуатации устройства

Испытательные устройства (марка устройство УПА-6), рассчитаны для применения в закрытом сухом помещении со взрывобезопасной средой, в которой отсутствует влажность и токопроводящая пыль. Температуры, при которых можно работать с устройство, находятся в диапазоне от +100С до +350С. Предельное значение относительной влажности воздуха в рабочей зоне не может быть выше 80% при температуре в +250С. Что касается величины атмосферного давления, то походящим для испытаний будет давление на уровне от 630 до 800мм.рт.ст.

Выполнение работы

В принцип работы устройства положена возможность регулировки тока, который проходит через автомат-выключатель посредством применения согласующего силового трансформатора. Благодаря изменению мощности первичной обмотки трансформатора происходит изменение тока в измерительной цепи. Для регулировки применяется встроенный регулятор тиристорного типа или внешний регулятор типа ВР или РНО. Внешние регуляторы поставляются к устройству опционально по отдельному заказу.

Параметр

Значение

Параметры сети питания (однофазный переменный ток):

220±22В; 50±1Гц

Максимальное значение тока на выходе при питании от сети переменного тока 220В:

6,4 кА

Диапазон возможных измерений испытательного тока:

от 0,10 до 3кА

Диапазон измерений испытательного тока:

от 100А до 999А

Допускаемая погрешность при измерениях испытательного тока:

±3%

Продолжительность непрерывной работы при максимальном токе:

30 секунд

Максимальное значение потребляемой мощности:

33,0 кВА

Вес блока управления (без гибкой шины)

47 килограмм

Габаритные параметры в миллиметрах:

535 х 358 х 200

Средний ресурс эксплуатации:

Минимум 9 лет

  • блок для управления;
  • восемь 1-метровых гибких шин;
  • коммутационный разъем для подключения РНО;
  • кабеля для питания и коммутации;
  • техническая документация;
  • эксплуатационная инструкция.
