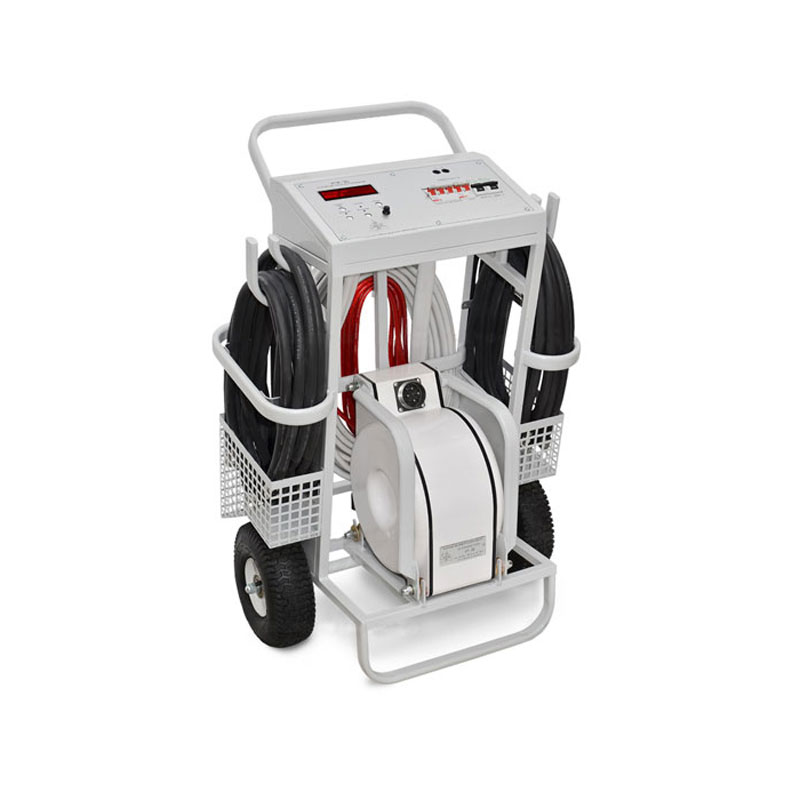

Устройство УПА-20 представляет собой мобильное устройство для проверки работоспособности, а также снятия ампер-секундных характеристик для выключателей-автоматов, которые используются в качестве защитных выключателей в сети переменного тока. В процессе работы устройства можно будет выполнить запись значения тока и времени срабатывания автоматического выключателя.

Принцип работы прогрузочных устройств

В основу принципа проверки работоспособности автоматичсеких выключателей положена возможность пропускания через автомат-выключатель ток с разным значением. Регулировка испытательного тока происходит посредством изменения мощности силового трансформатора, входящего в структуру испытательного устройства. Регулировка мощности трансформатора реализуется посредством встроенного регулятора на основе тиристоров или при помощи внешних регуляторов типа ВР или РНО.

Условия для эксплуатации

Выполнять испытательные работы с использованием этого оборудования (устройство УПА-20) следует в закрытых помещениях со взрывобезопасной средой. Не допускается наличие в воздухе токопроводящей пыли и агрессивных примесей, которые могут повредить устройство для прогрузки выключателей. Температура среды в рабочей зоне должна быль больше +100С, но не превышать максимально допускаемое значение в +350С. Такая составляющая, как влажность воздуха, соблюдая температуру +200С, обязано быть ниже 80% от всего значения, а атмосферное давление не должно выходить за пределы 630 – 800мм.рт.ст.

Параметр

Значение

Параметры 1-фазной питающей сети (переменный ток):

220 или 380В; 50Гц

Максимальные значения токов на выходе при напряжениях 220В или 380В:

14 кА или 20 кА

Предел измерения испытательного тока:

от 3 до 20 кА

Предельное значение погрешности измерений:

Максимум ±3%

Непрерывная работа при максимальном значении тока, продолжительность:

10 секунд

Наибольшее значение потребляемой мощности:

В кВА 55,0

Масса источника питания:

80 килограмм

Вес блока управления:

20 килограмм

Габаритные размеры:

96х68х40 см

Эксплуатационная возможность на протяжении:

Более 10 лет

  • блок управления УПА-20;
  • источник тока типа ИТ-20;
  • транспортировочная тележка;
  • восемь 1-метровых и шесть 2-метровых гибких шин;
  • 5-метровый заземляющий провод;
  • коммутационные провода и крепление для фиксации шин;
  • разъем для коммутации РНО;
  • техническая и эксплуатационная документация.
