Описание

Устройство УПА-1 требуется для прогрузки имеющихся автоматических выключателей, рабочие характеристики которых выдерживают максимум 1,0 кА.

Общая информация

Устройство УПА-1 разработано в мобильной версии. Выбранная версия устройства проверяет рабочую способность в автоматических выключателях защитного плана. Помимо проверки, одновременно производится снятие ампер-секундных показателей и характеристик в выключателях. Установка позволяет собственную эксплуатацию в цепях, где курсирует переменный ток, при этом производится регистрация показателей тока, временных значений во время рабочего срабатывания выключателя.
Рабочий процесс УПА-1 строится на том, что регулируется размер мощности, которая присутствует в первичной сети трансформатора. Трансформатор этот является силовым и согласующим. Так же регулируется выходной ток, который течет через выключатель, попавший под испытания. Процесс регулировки показателя мощности осуществляется при воздействии регулятора внешнего типа, марки РНО или ВР. Кроме регулятора, изменять показатель мощности может встроенный в оборудование тиристорный регулятор.

Внешний вид и устройство

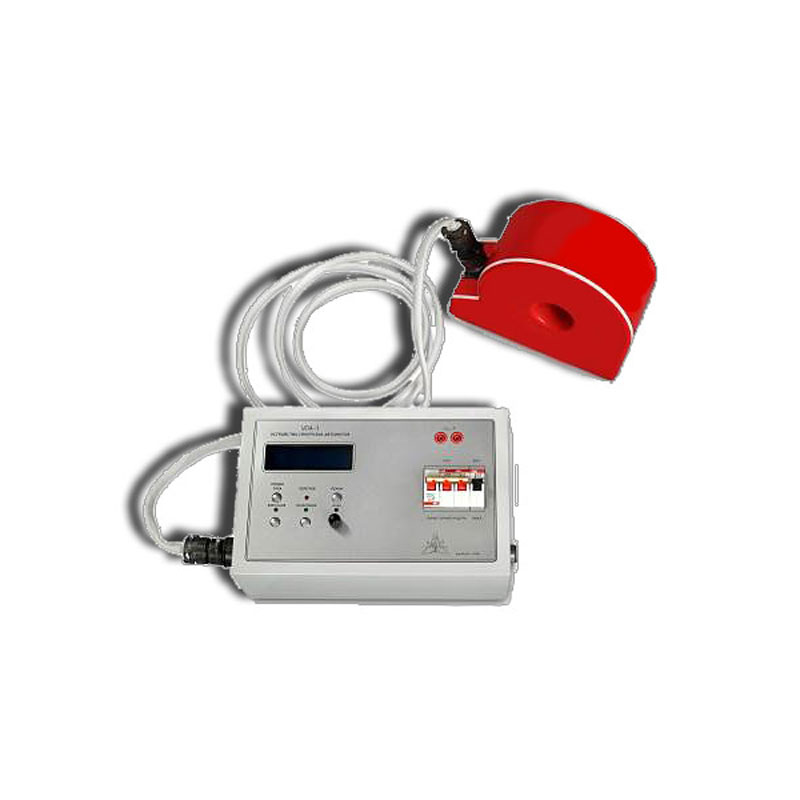

Устройство прогрузки автоматов состоит из блока и источника с током. Блок имеет литой вид корпуса, основание – легкий металл. Лицевая панель содержит мини-автоматы отвечающие за выбор РНО или тиристорного выключателя, а так же функционального включения и выключения всего устройства. Левее расположены световые лампы, отвечающие за следующие состояния: «Предел тока»; «Перегрев»; «Режим»; «Фиксация»; «Испытание»; «Фаза». Из боковой части выходят розетки  для подключения проводов, кабелей. Источник тока является цельнолитым изделием, из которого выходит кабель подающий питание из него в блок устройства.

Характеристики

  • Наибольший размер выходного тока (при получении питания 220 Вольт) – это 1,2 кА.
  • Промежуток показателей тока, в котором может происходить измерение, имеет два крайних предела: минимальный 0,1 кА; максимальный 1,0 кА.
  • При максимальной нагрузке на устройство, размер мощности, которая расходуется, равен 5 кВА.
  • Испытательный ток может измеряться, допуская погрешность в 3 процента (наибольшая погрешность).
  • Получая максимальный размер ток, установка в непрерывном режиме работает минимум 11 секунд.
  • Измеряя длительность, с которой протекает ток и время отключения, в пределах 1…7 200 секунд, может появиться погрешность в размере не превышающим 3 процента.
  • Если питание идет от ИТ-1, то холостой ход требует напряжение в 0,95 Вольт.
  • Показатели источника ИТ-1: масса 13 килограмм; размеры 25 х 22 х 11,5 сантиметров.
  • Блок управления весит 3 килограмма при размерах 34 х 21 х 14 сантиметров.
  • Гибкая шина весит 1,2 килограмма.

Комплектация

  • Блок мгновенного управления УПА-1;
  • Источник тока ИТ-1;
  • 2 гибкие шины (сечение 110 мм2), длина 100 см;
  • 4 провода (сечение 10 мм2), длина 200 см;
  • Разъем для подключения РНО;
  • Питающий кабель УПА-1;
  • Комплект крепежей для подсоединения шин.
