Устройство УПА-16

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Устройство УПА-16 представляет собой испытательное оборудование, при помощи которого можно осуществлять прогрузку выключателей автоматического типа, которые предназначаются для защиты от превышения током установленной величины. Кроме испытаний прогрузочное устройство позволит также записать значения величины тока и времени когда произошло срабатывание автомата-выключателя.

Оптимальные эксплуатационные условия

Для выполнения испытательных работ потребуется закрытое помещение, в котором отсутствует конденсация влаги, не присутствует токопроводящая пыль, а среда является взрывобезопасной. Температура в помещении не должна опускаться ниже +100С и подниматься выше +350С, а показатель средней влажности в воздухе эксплуатации при Т=+200С не может выходить за граничное значение в 80%. Атмосферное давление воздушной среды должно отвечать значениям из следующего диапазона 84,0 – 106,7кПа.

Использование

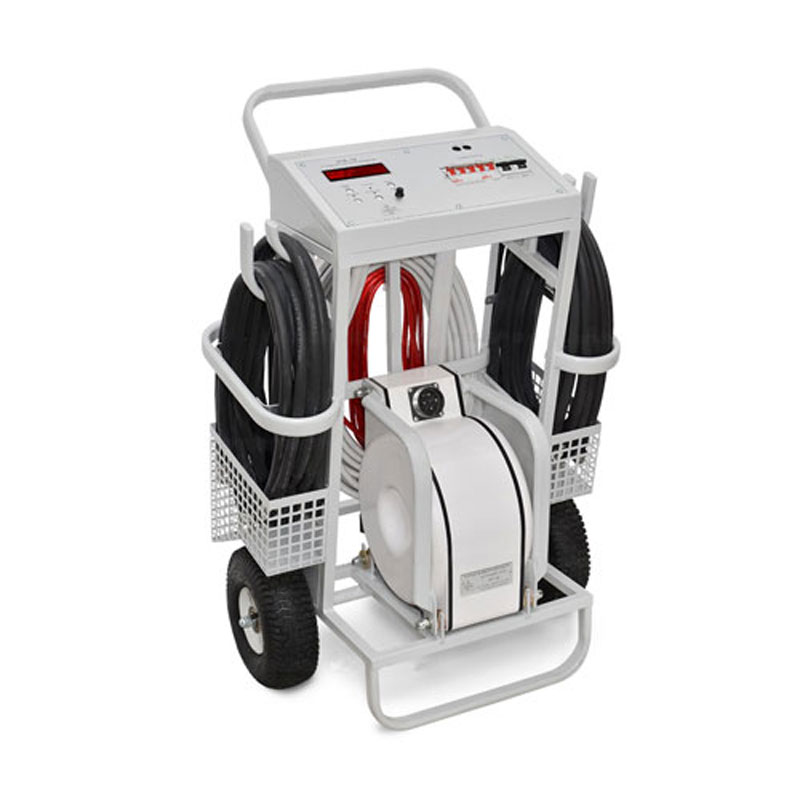

Предложенное прогрузочное устройство УПА-16 является мобильным оборудованием, которое может располагаться на специальной транспортировочной тележке, на которой можно установить измерительный блок оборудования и источник питания.

Принцип работы устройства основан на возможности плавной регулировки величины тока, который пропускается через исследуемый выключатель-автомат. Чтобы менять величину тока производят регулировку мощности силового трансформатора. Для регулировки применяется тиристорный регулятор или внешний регулятор типа ВР или РНО.

Характеристики

Параметр

Значение

Параметры однофазной сети питания (переменный ток):

220В или 380В; 50±1Гц

Предельное значение тока на выходе при напряжении 220В и 380В:

9,4 кА и 16 кА

Ток во время испытаний можно измерять в таких диапазонах:

от 3,0 до 16,0 кА

от 20,0 до 4092,0 А

Допускаемая погрешность измерений:

менее ±3 процентов

Может соблюдаться непрерывное рабочее выполнение задач с максимальными параметрами тока:

10 сек

Максимальная величина потребляемой мощности:

55,0 кВА

Вес источника питания:

80 килограмм

Вес управляющего блока:

20 килограмм

Габаритные параметры:

960х680х400 миллиметров

Средний ресурс эксплуатации:

не меньше десяти лет

Комплектация

  • управляющий блок УПА-16;
  • источник тока;
  • тележка для транспортировки;
  • восемь гибких 1-метровых шин;
  • шесть 2-метровых гибких шин;
  • заземляющий провод и коммутационные провода;
  • крепление ля шин;
  • интерфейс для подключения РНО;
  • эксплуатационная и техническая документация.
