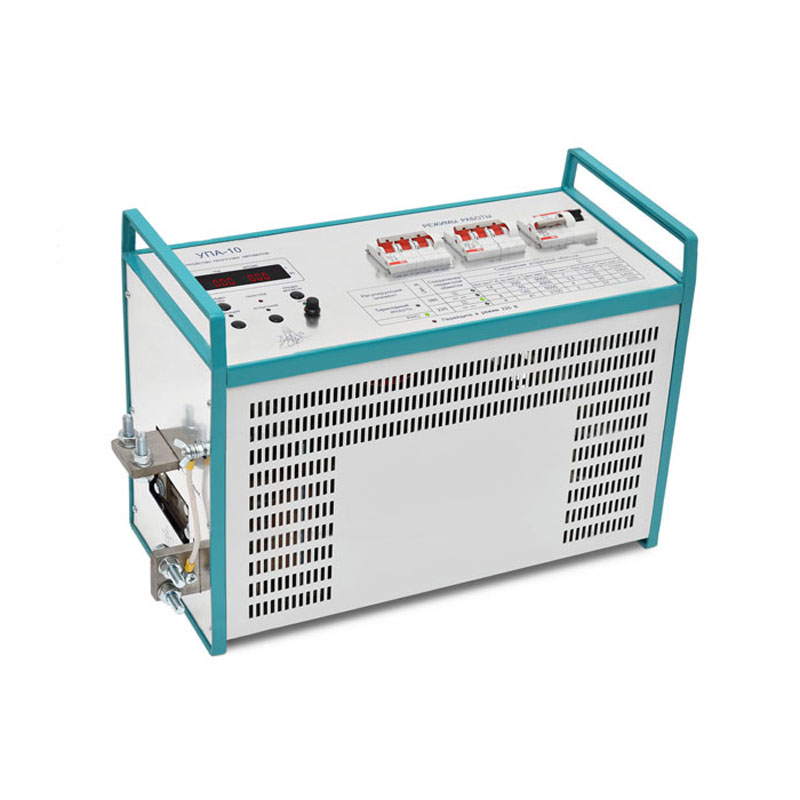

Устройство УПА-10 является испытательной системой, которая предназначается для прогрузки автоматических выключателей, которые устанавливаются в сетях переменного тока.

Возможности устройства прогрузки

Испытательное оборудование этого типа применяется для проверки и наладки электрических цепей с низким значением импеданса, в частности автоматов-выключателей, работающих на переменном токе. Для проведения проверочной работы в автоматическом выключателе применяется синусоидальный ток. Кроме выполнения испытаний, устройство УПА-10 позволит зафиксировать и записать в архив данные о токе и времени срабатывания проверяемого выключателя.

Оптимальные эксплуатационные условия

Устройства прогрузки выключателей-автоматов предназначаются для эксплуатации в сухих закрытых помещениях и зданиях, где среда имеет взрывобезопасные параметры и характеристики. Важным пунктом является абсолютное отсутствие такой составляющей, как токопроводящая пыль. Оптимальные температуры, при которых могут проводиться испытания, находятся в пределе от +80С до +360С. Влажность среды, в которой проводятся испытания, не должна иметь большие показания, выше 80% (температурная норма воздуха +250С. Атмосферное давление должно отвечать установленному уровню, который отвечает от 629 до 801 мм.рт.ст.

Конструкция и выполнение рабочих задач

В конструкцию испытательного оборудования входят силовой согласующий трансформатор, регулятор на тиристорах, регистратор тока/времени и блок питания и световой индикации. В процессе проведения испытаний через выключатель пропускается ток, величина которого может регулироваться с помощью силового согласующего трансформатора. Для регулировки тока используется встроенный тиристорный регулятор или регулятор типа РНО или ВР.

Параметр

Значение

Параметры питающей сети (однофазный переменный ток):

380 или 220В; 50±1Гц

Максимальный показатель тока выходного типа

- соблюдая питание 220В:

- соблюдая питание 380В:

6,4 кА

9,99 кА

Диапазон возможных измерений тока для испытаний:

от 1 до 9,99кА

Диапазон измерений тока для испытаний:

от 100 А до 999 А

Предельное значение погрешности при измерениях испытательного тока:

±3%

Длительность непрерывного использования прибора при максимальном токе:

30 секунд

Граничное значение потребляемой мощности:

55,0 кВа

Масса управляющего блока (не считая гибкую шину)

47 килограмм

Габаритные размеры:

53,5х35,8х20 см

Средний эксплуатационный ресурс:

не меньше 9-10 лет

  • блок по управлению;
  • восемь метровых гибких шин;
  • коммутационный интерфейс для подключения РНО;
  • РНО (опционально);
  • крепеж для фиксации шин;
  • кабеля для коммутации и питания;
  • техническая и эксплуатационная документация.
