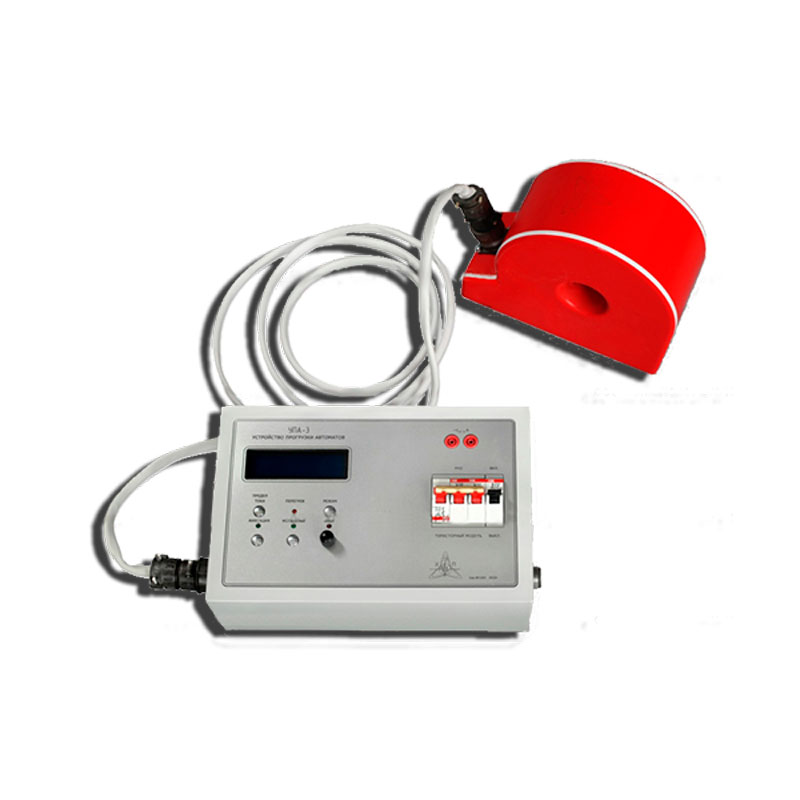

Устройство УПА-3 представляет собой испытательную систему, используемую для прогрузки автоматических выключателей. При помощи предложенного оборудования можно выполнять проверку работоспособности, а также снятие ампер-секундных характеристик с автоматических выключателей, имеющих функцию защиты, которые применяются в цепях переменного тока промышленной частоты 50Гц. Эти устройства позволяют не только выполнять замеры значений электрических параметров, а и обеспечивают возможность записи параметров тока, при которых происходит срабатывание автоматического выключателя.

Принцип выполнения рабочих задач

В основу работы, в которой совершает свои задачи устройство УПА-3, положен принцип регулировки мощности в первичной обмотке силового согласующего трансформатора посредством чего и выполняется регулировка выходного тока, который проходит через испытуемый автомат-выключатель. Регулировку мощности можно осуществлять при помощи встроенного тиристорного регулятора или внешних регуляторов типа РНО или ВР.

Условия по рабочим параметрам

Предложенные устройства могут эксплуатироваться в сухих закрытых помещениях со взрывобезопасной средой. Оптимальный температурный режим, при котором могут работать устройства, составляет от +100С до +350С, а значение относительной влажности не может превышать 80% при температуре +250С. Величина атмосферного давления должна находиться в пределах от 630 до 800мм.рт.ст.

Параметр

Значение

Параметры питающей сети:

однофазный переменный ток

220±22В, 50±1Гц

Предельное значение выходного тока при питании от сети 220В:

3кА

Интервал измерений испытательного тока:

0,10...3кА

Диапазон измерений испытательного тока

  • на одном витке:
  • на двух витках:
  • на трех витках:
  • на четырех витках:
  • на пяти витках:



100…1000А

50…500А

33…330А

25…250А

20…200А

Максимальная погрешность измерений испытательного тока:

±3%

Длительность непрерывной работы при максимальном значении тока:

10 секунд

Максимальная потребляемая мощность:

5,0 кВА

Масса источника тока:

13 килограмм

Масса управляющего блока (без гибкой шины)

3 килограмма

Масса 1-метровой гибкой шины:

1,2 килограмма

Размеры блока управления:

340х210х140мм

Размеры источника тока:

250х220х115 в миллиметрах

Средний эксплуатационный срок:

Около 10 лет

  • управляющий блок УПА-3;
  • источник тока типа ИТ-3;
  • 1-метровая гибкая шина;
  • интерфейс для подключения РНО;
  • кабеля для питания и коммутации;
  • крепежные детали;
  • техническая и эксплуатационная документация.
