Устройство сигнализации Вариант-БС

Устройство сигнализации Вариант-БС - универсальное устройство обеспечения технологической сигнализации на производстве. Прибор создан на современной компонентной базе с электронными комплектующими, имеющими повышенный срок эксплуатации и улучшенную стойкость к перегрузкам.

Назначение устройства Вариант-БС

Прибор Вариант-БС используется в качестве устройства управления технологической и аварийной сигнализацией на производственных предприятиях различного направления.

Питание прибора обеспечивается от бытовой эл.сети, а электронная система управления способна обрабатывать данные с 12 входных каналов контактных датчиков. Для оповещения оператора прибор снабжен светодиодной и звуковой сигнализацией.

Конструкция Вариант-БС

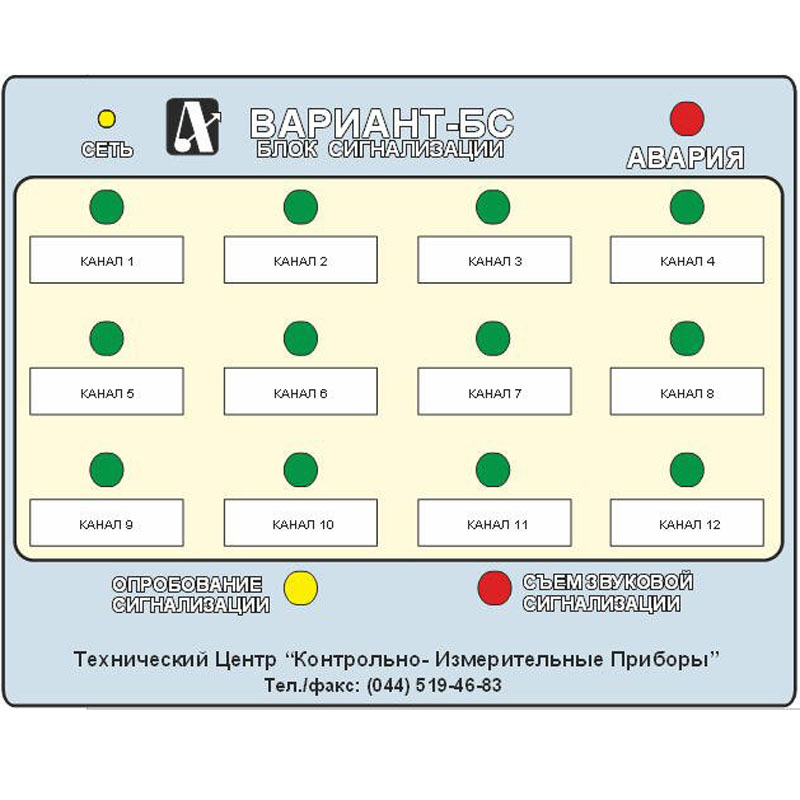

Прибор выпускается в формате компактного устройства с корпусом прямоугольной формы, предусматривающим монтаж в щитовой установке. Нижняя грань оборудована контактным разъемом для подключения к контролируемой линии датчиков. Лицевая сторона снабжена панелью контроля и управления, на которой расположены 12 светодиодных ламп (по одной на каждый вход от контактных датчиков), светодиодные сигнализаторы «Авария» и «Сеть», а также две кнопки управления: «Опробование сигнализации» и «Съём звуковой сигнализации». При замыкании цепи на землю загорается лампа соответствующего канала датчиков. Осуществление звуковой сигнализации выполняется при подключении внешнего устройства к соответствующему каналу.

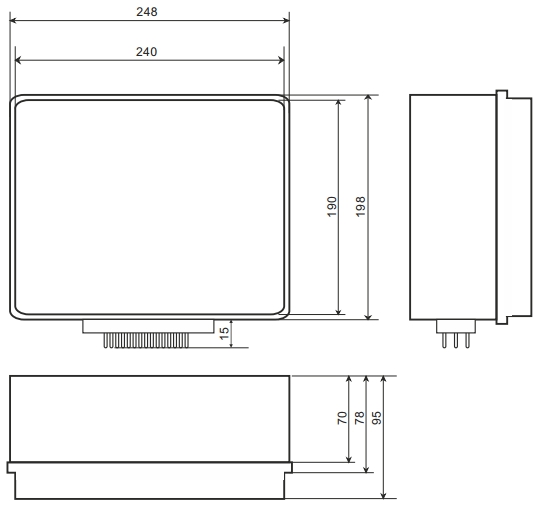

Рис.1 - Габаритные размеры устройства сигнализации Вариант-БС

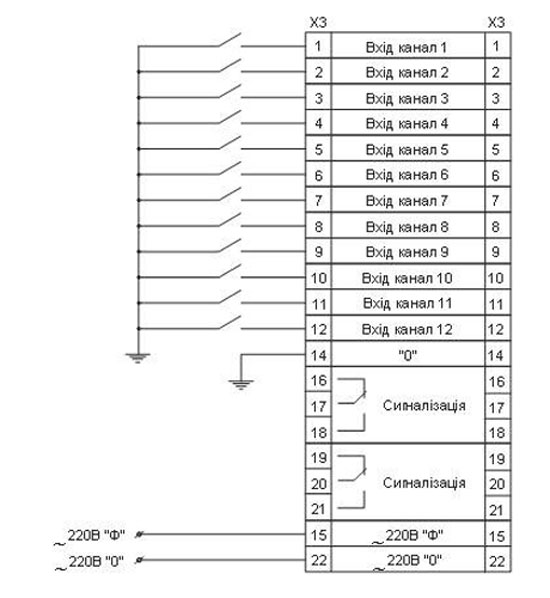

Рис.2 - Схема подключения устройства сигнализации Вариант-БС

Обозначение с завода

Устройство Вариант-БС

Промежуточное название

Устройство технологической сигнализации, электронное, многофункциональное

Рабочая мощность изделия

10 Ватт

Сигнализация в изделии

Световая/звуковая (отдельный выход)

Сколько параметров в изделии можно настроить

12

Число выходов информационной связи с верхним уровнем иерархии

1

Число входов от контактных датчиков

12

Тип используемых контактных датчиков

ДН/ДНТ/ЭКМ/РД и иные, аналогичные им по рабочим характеристикам

Мощность, коммутируемая устройством, ВА

400,0

Разъем подключения устройства

РП10-22

Прогнозируемая наработка на отказ, час.

2000,0

Количество комплектов перемычек настройки логики работы входного устройства

4

Сопротивление изоляции между отдельными жилами, МОм

40,0

Размеры корпуса

33 х 16 х 6 см

Показатель веса

3,2 кг
