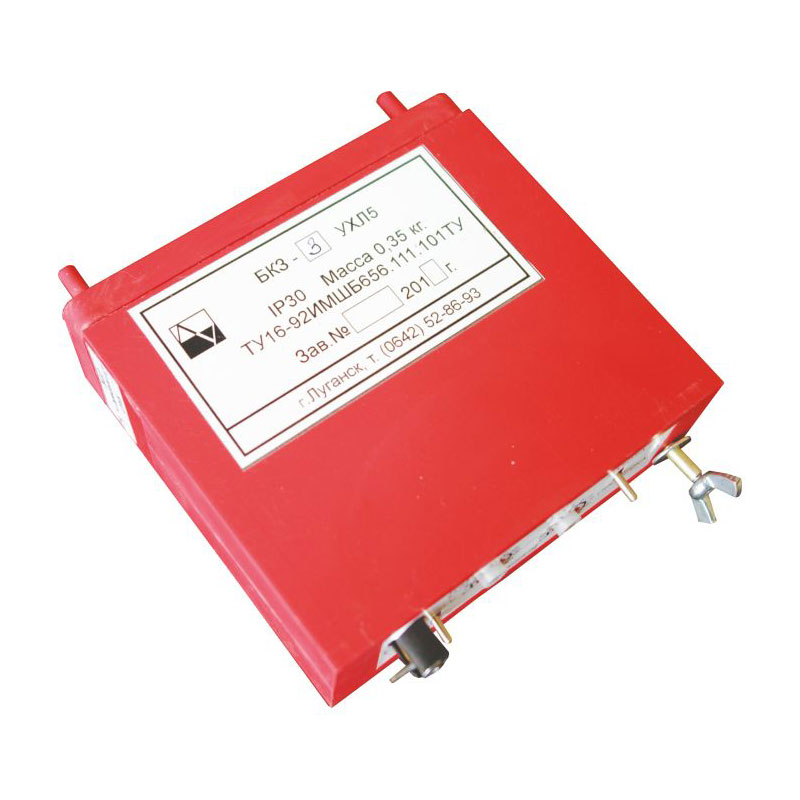

Блок комплексной защиты БКЗ представляет собой устройство, используемое для обеспечения защиты любых электрических сетей при подземном расположении с нейтралью от КЗ. Также периодически применяются для исключения перегрузок электрических двигателей.

Назначение

Блок БКЗ создается с целью встройки в аппараты рудничные коммутационные. Основное назначение устройства — защита от КЗ сетей подземного расположения, а также защита электродвигателей от возникающих перегрузок. При этом он всячески позволяет запоминать заданный режим перегрузки. Является надежным устройством, используемым в условиях шахт и рудников.

Блоки серии БКЗ выпускаются в нескольких модификациях. Модели БКЗ используются вместе с трансформаторами, а блок БКЗ-3 — с датчиками тока. Уставки контролируемого сопротивления для цепей 600 В составляет 35+/-5 и 110+/-10 кОм. Для цепи, где напряжение равно 1140 Вольт, данные значения составляют 110+/-10 и 300+/-80 кОм. По климатическому исполнению подходит под марку УХЛ5. В комплекте поставок, где есть блок КМЗ: блок, гнездо для соединителя и бумаги по эксплуатации.

Устройство и работа

Наш блочный механизм предназначен для работы в цепях с номинальным напряжением 36 В. При создании и продолжении КЗ и утечек тока срабатывает устройство. При этом он характеризуется минимальным временем срабатывания для обеспечения надежной защиты электродвигателей. Время срабатывания составляет 0,2-5. Запоминание режима перегрузки осуществляется не менее, чем через 30 сек. В случае возникновения перегрузок до 1,2 от значения номинального тока при холодном пуске время срабатывания блока составляет не более 6 минут.

Корпусная часть выливается в пластмассовом корпусе, к которому прикрепляются печатная плата с соответствующими элементами, а так же вилка от соединителя. Для исключения неправильного подключения предусмотрен ключ. При установке устройства в аппарат необходимо учитывать положения ключа. Крепление осуществляется при помощи винта.

  • Прибор используется в цепях с номинальным напряжением 36 В.
  • Величина уставок составляет 70 кОм.
  • По сути имеет небольшие габариты, при этом масса составляет не более 0,4 кг.
  • Блоки предназначены для работы при температуре -10...+60 C и относительнйо влажности до 100%.
  • Положение при установке блока относительно пространства может быть любым.
  • Степень защиты корпуса соответствует IP30.
