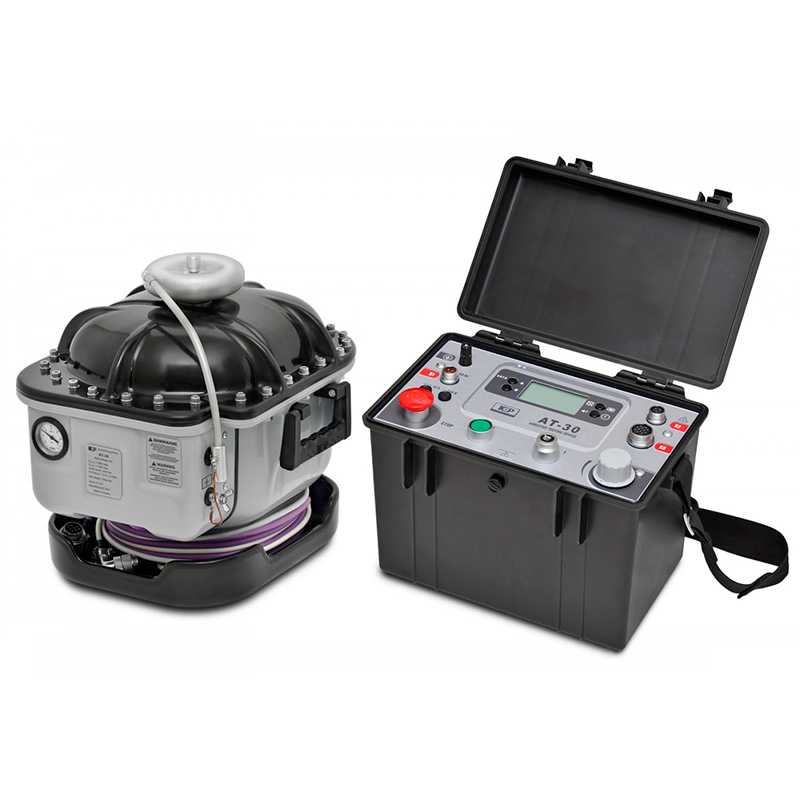

Установка проверки разрядников УПР-30

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Установка проверки разрядников УПР-30 предназначена для проверки напряжения срабатывания высоковольтных разрядников серии РВС, РВО-6, РВО-10 в автоматическом режиме с фиксацией напряжения пробоя.

Область применения

Установка применяется для проверки высоковольтного оборудования на электростанциях, железнодорожных объектах распределения электроэнергии, в нефтегазовой промышленности и на метеорологических станциях.

Условия эксплуатации

Установка УПР-30 рассчитана для эксплуатации при следующих условиях:

  • температура окружающего воздуха – от -15 до +35˚C;
  • относительная влажность воздуха при температуре +25˚C – не более 80%;
  • атмосферное давление – от 630 до 800 мм. рт. ст.

Характеристики

Технические характеристики

Параметр

Значение

Наибольшее испытательное напряжение (действующее значение)

30,5 кВ

Значение напряжения, устанавливаемое автоматически

30,5 кВ

Скорость подъема испытательного напряжения от 0 до максимального

20 – 30 сек.

Порог срабатывания защиты по высокой стороне, не более

10 мА

Напряжение питающей сети однофазного переменного тока

220 В

Частота питающей сети

50±1 Гц

Потребляемая мощность, не более

0,4 кВ·А

Габаритные размеры:

блока управления

320 x 200 x 355 мм

высоковольтного блока

346 x 280 x 658 мм

Масса:

блока управления

14 кг

блока высокого напряжения

35 кг

Комплектация

Комплект поставки

  1. Блок управления – 1 шт.
  2. Блок высокого напряжения – 1 шт.
  3. Кабель сетевой – 1 шт.
  4. Провод заземления – 2 шт.
  5. Руководство по эксплуатации – 1 экз.

Гарантия

  • Изготовитель гарантирует соответствие УПР-30 требованиям действующей технической документации и нормам ПУЭ и ПТБ;
  • Гарантийный срок эксплуатации установки проверки разрядников составляет 12 месяцев со дня отгрузки потребителю.
