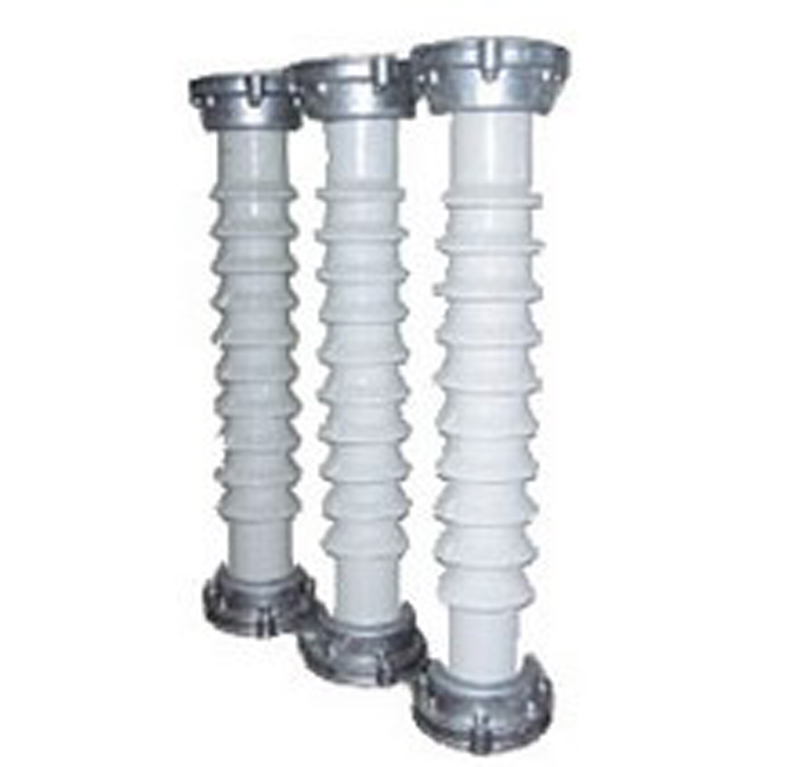

Разрядники РВС-110

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Разрядники РВС-110 У1 предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Изготавливаются для сетей с любой системой заземления нейтрали.

Монтаж

Разрядники РВС-110, состоящие из трех элементов РВС-33, монтируются в одну колонну, устанавливаемую на специальном основании. К верхнему фланцу разрядника РВС-110 крепится экран. К горизонтальной площадке фундамента четырьмя анкерными болтами крепится четырехугольное чугунное основание, на котором устанавливается колонна разрядника.

При установке одного элемента на другой следует найти такое положение верхнего элемента, при котором установленные элементы меньше отклоняются от вертикали. Оставшиеся небольшие отклонения от вертикали устраняются при помощи подкладки металлических шайб, а образовавшиеся при этом щели должны быть зашпаклеваны и закрашены.

Условия эксплуатации

Разрядник вентильный РВС-110 рассчитан для работы в условиях умеренного климата (-45…+40°С) на открытом воздухе. Высота установки разрядника относительно уровня моря составляет до 1000 метров, но допускается и выше. Влажность окружающего воздуха может составлять до 100% при условии температуры окружающей среды до +25°С

Схемы

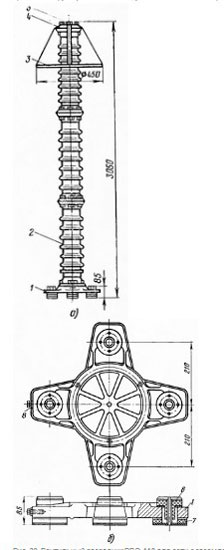

Рис.1. Схема разрядника РВС-110 У1

Рис.1. Схема разрядника РВС-110 У1

В состав разрядника входит:

  1. чугунное основание;
  2. элемент РВС-33;
  3. экранирующее кольцо;
  4. крышка;
  5. болт для присоединения провода;
  6. фарфоровая втулка;
  7. фарфоровое кольцо;
  8. болт для подсоединения заземления.
