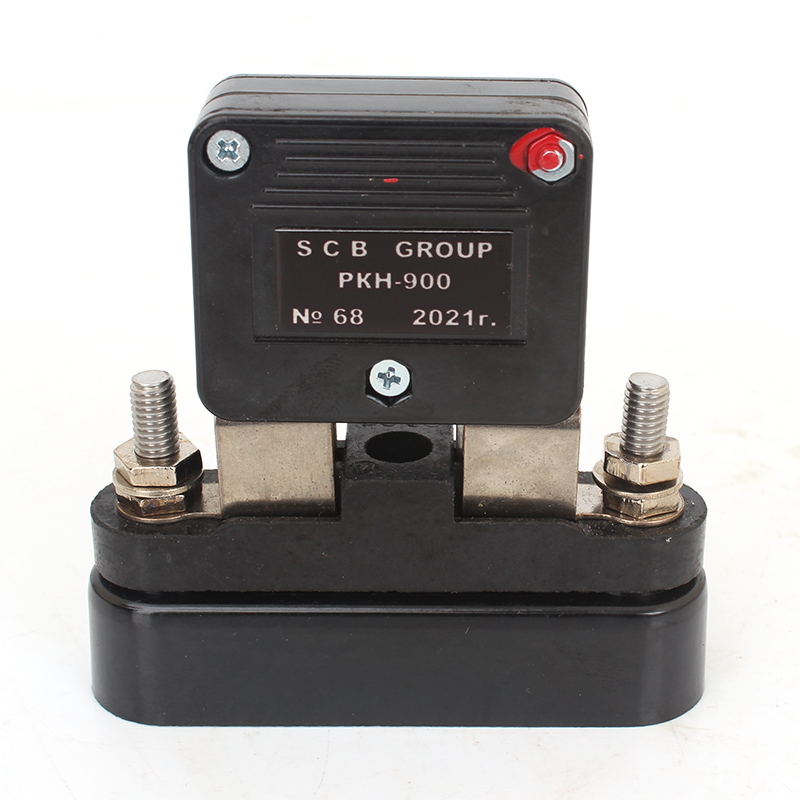

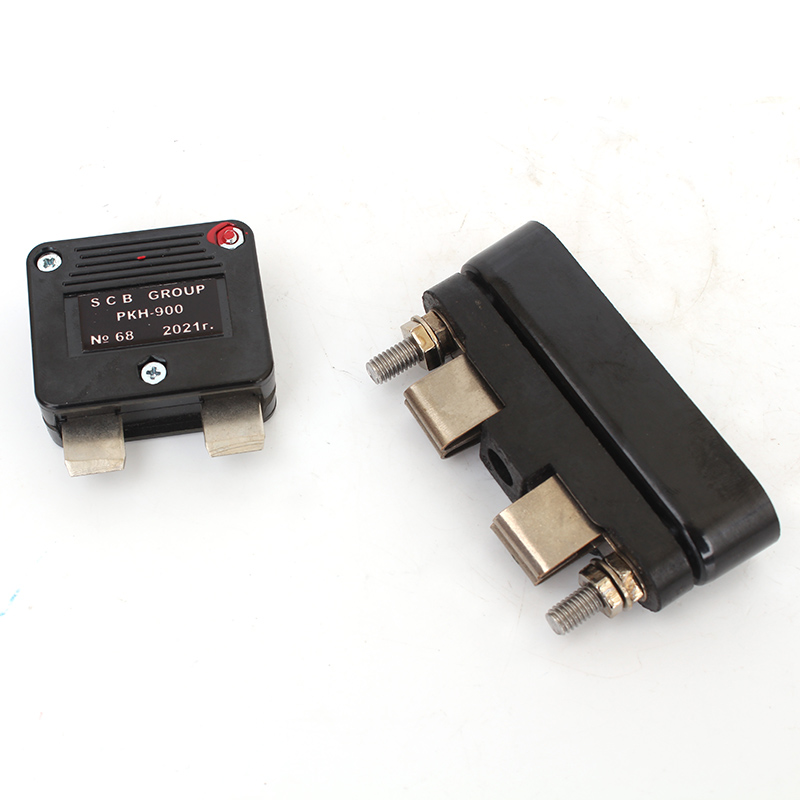

Разрядник РКН-900

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Разрядник РКН-900 предназначен для защиты изоляции цепей переменного тока с напряжением от 0 до 250 В и постоянного тока с напряжением от 0 до 120 В в устройствах железнодорожной автоматики и телемеханики от импульсных перенапряжений, возникающих в результате грозовых разрядов и коммутационных процессов в линиях электропитания.

Разрядники заменяют разрядники предыдущего поколения РВНШ-250 в целях защиты вводов питания и цепях ввода – вывода, где влиянием выпрямительного эффекта разрядников можно пренебречь.

Условия эксплуатации

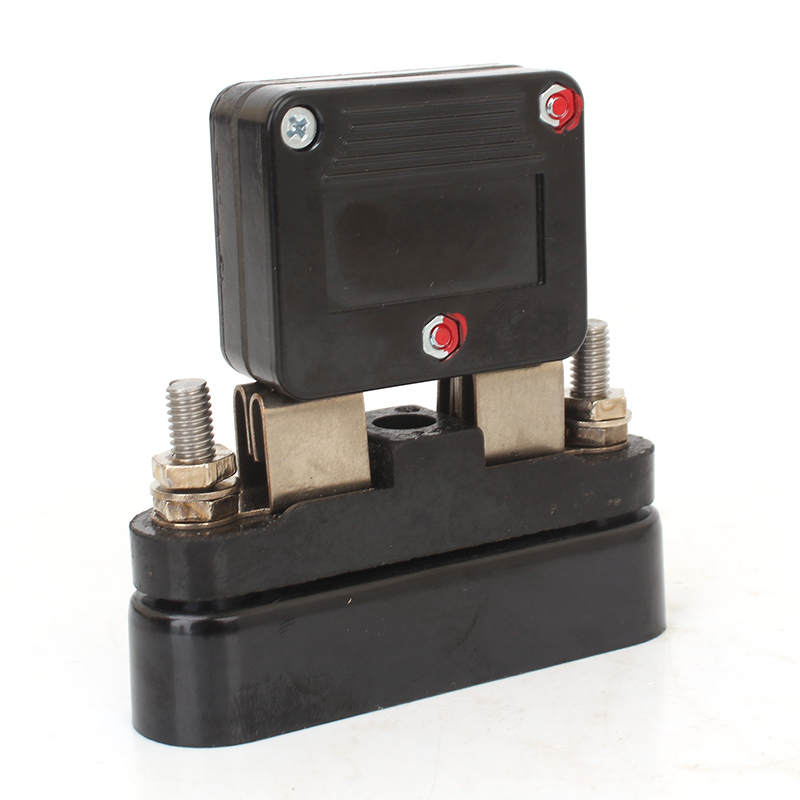

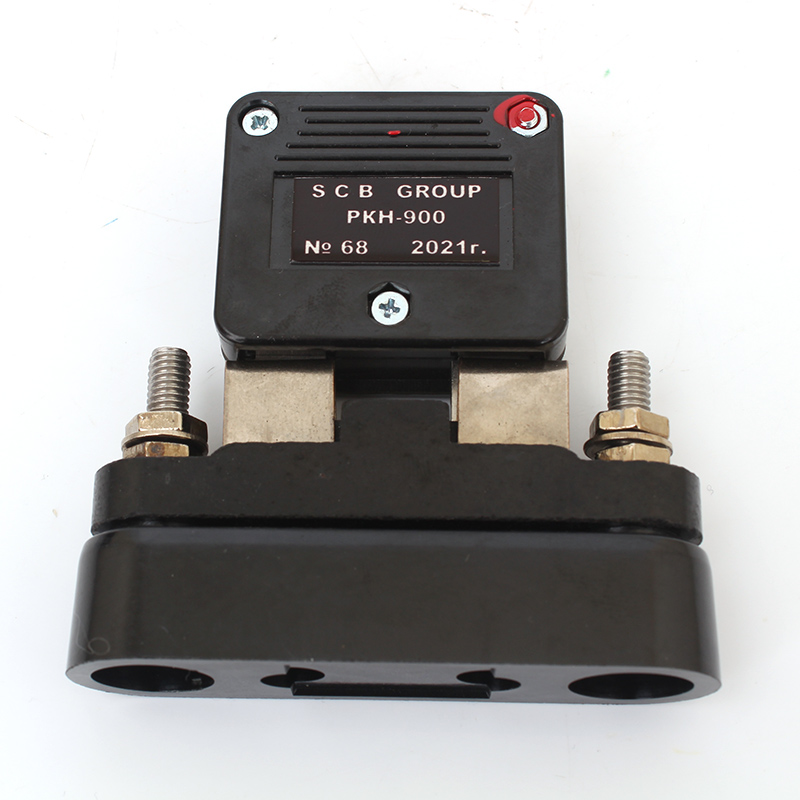

Разрядники с ножевыми выводами РКН-900 используются для работы в следующих условиях:

  • Температура окружающей среды от -60°C до +65°C;
  • Относительная влажность воздуха 100% при температуре 25°C с конденсацией влаги;
  • Воздействие постепенной смены температур;
  • Воздействие пыли;
  • Воздействие вибрационных нагрузок в диапазоне частот 1-100 Гц с амплитудой ускорения до 20 м/с;
  • Воздействие ударных нагрузок многократного действия с ускорением до 30 м/с.

Характеристики

Технические характеристики
Разрядники по способу защиты человека от поражения электрическим током относятся к классу 0 по ГОСТ 12.2.007.0-75
Сопротивление изоляции разрядников в нормальных климатических условиях по ГОСТ 15150-69, не менее: между выводами 20 МОм
между выводами и корпусом 500 МОм
Статическое напряжение пробоя разрядников на клемме РКН-900 должно быть в пределах: при приемке и поставке от 850 до 1150 В
в процессе эксплуатации от 650 до 1250 В
Динамическое напряжение пробоя разрядников при скорости нарастания напряжения (1000±200) В/мкс должно быть, не более 2000 В
Разрядники обеспечивают пропуск одиночных импульсов тока длительностью (20±2) мкс, длительностью фронта (8±1) мкс, при этом амплитуда импульсов и их количество, не менее 10000 ± 1000 А, 10 импульсов
Разрядники обеспечивают пропуск не менее 10 пачек импульсов переменного тока с частотой 50 Гц, длительностью пачки (1,0±0,1) с и частотой повторения не более 0,33 пачки/мин., при амплитуде импульсов: 10 ± 1 А
Сопротивление электрической цепи контакта “вывод ножевой – вывод колодки”, не более 0,01 Ом
Разрядники обеспечивают гашение сопровождающего тока в цепи с переменным рабочим напряжением (250±10) В и мощностью источника переменного тока 4 кВ·А
Разрядники обеспечивают гашение сопровождающего тока (100±10) мА в цепи с постоянным рабочим напряжением (120±5) В
Степень защиты разрядников по ГОСТ 14254-80 IP43
Разрядники являются невосстанавливаемыми изделиями
Усиление расчленения разрядника с переходной розеткой, не менее 40 Н
Средний срок службы разрядников, не менее 10 лет

"Габаритные размеры разрядника типа РКН-900"

Габаритные размеры разрядника типа РКН-900, где:

  1. Разярдник.
  2. Переходная розетка
  3. Контактная колодка.
Масса разрядников в зависимости от состава изделия
Обозначение Код Вариант исполнения Состав изделия Масса не более, кг
17233-00-00-03 РКН-900 Исполнение 1 Разрядник РКН 0,065
17233-00-00-04 РКН-900 Исполнение 2 Разрядник РКН, розетка переходная 0,090
17233-00-00-05 РКН-900 Исполнение 3 Разрядник РКН, розетка переходная,колодка контактная 0,150

Комплектация

Комплект поставки разрядника для каждого исполнения
Наименование Обозначение Вариант исполнения
1. Разрядник РКН 17233-00-00 1 2 3
2. Розетка переходная 14409-01-00 1 1 1
3. Колодка контактная 17377-00-00   1 1
