Разрядники РВС-35

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

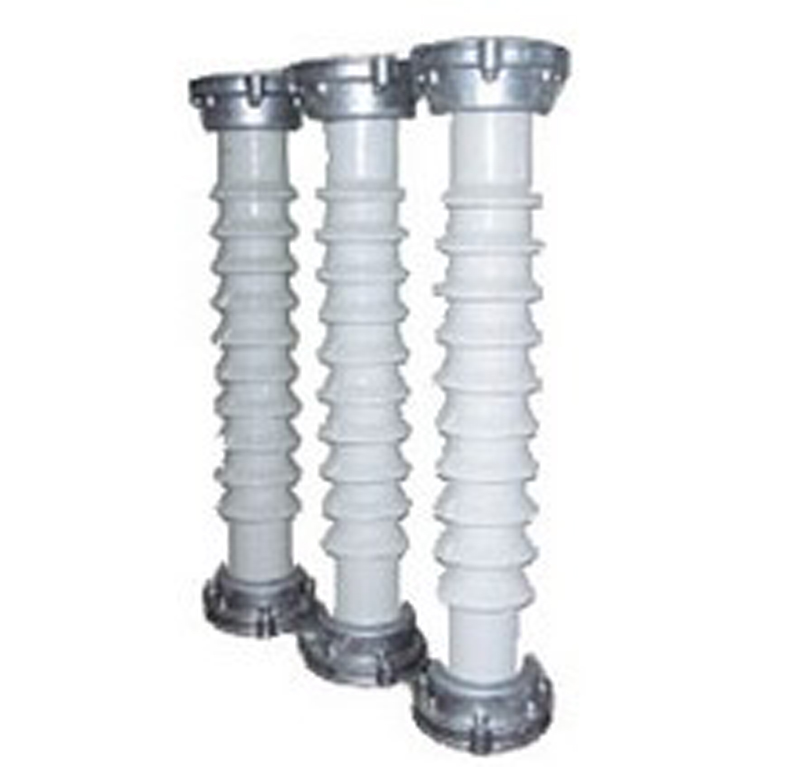

Разрядники вентильные серии РВС-35 предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частоты 50 и 60 Гц на класс напряжения 35 кВ.

Разрядники РВС-35 изготавливаются для работы в сетях с любой системой заземления нейтрали. Разрядники рассчитаны на длительную работу в условиях закрытых и открытых электрических установок при температуре окружающей среды от минус 40° до плюс 40°С и предназначены для применения на высоте до 1000 м над уровнем моря. Несмотря на то, что в настоящее время все большую популярность получают ограничители перенапряжения ОПН-35, разрядники РВС-35 все же не теряют своих позиций и востребованы в той же степени, что и десять лет назад.

Устройство и принцип работы

Элемент разрядника РВС-35 состоит из двух основных частей:

  • а) блока многократного искрового промежутка, в который входят несколько последовательно соединенных единичных искровых промежутков, шунтированных подковообразными нелинейными резисторами, предназначенными для выравнивания распределения напряжения. Искровые промежутки заключены в фарфоровые цилиндры.
  • б) рабочего резистора, составленного из набора вилитовых дисков, включенных последовательно.

Многократный искровой промежуток соединен последовательно с рабочим резистором, закрыт герметическим армированным фарфоровым кожухом и сжат пружиной.

Блоки искровых промежутков расположены как в верхней, так и в нижней частях разрядника РВС-35, а вилитовые диски помещены в середине между блоками искровых промежутков. Такое размещение искровых промежутков снижает коэффициент импульса разрядника. Для получения хорошего контакта между блоками искровых промежутков и вилитовыми дисками они сжимаются пружинами. Сжимающие пружины шунтируются медными лентами, что снижает их индуктивное сопротивление.

Характеристики

Тип разрядника РВС-35
Класс напряжения, кВ 35
Номинальное напряжение разрядника, кВ 40,5
Пробивное напряжение разрядника при частоте 50 Гц в сухом состоянии и под дождем
  • не менее
  • не более

78
98

Импульсное пробивное напряжение разрядника (при предразрядном времени от 2 до 20 мкс и при полном импульсе 1,2/50) 125
Остающееся напряжение разрядника при импульсном токе с длиной фронта волны 8 мкс с амплитудой
  • 3000А
  • 5000А
  • 10000А

122
130
143

Схемы

Рис.1. Схема разрядника РВС-35

Рис.1. Схема разрядника РВС-35

В состав разрядника входит:

  1. основание;
  2. фарфоровая покрышка;
  3. крышка с контактным болтом;
  4. болт для присоединения провода;
