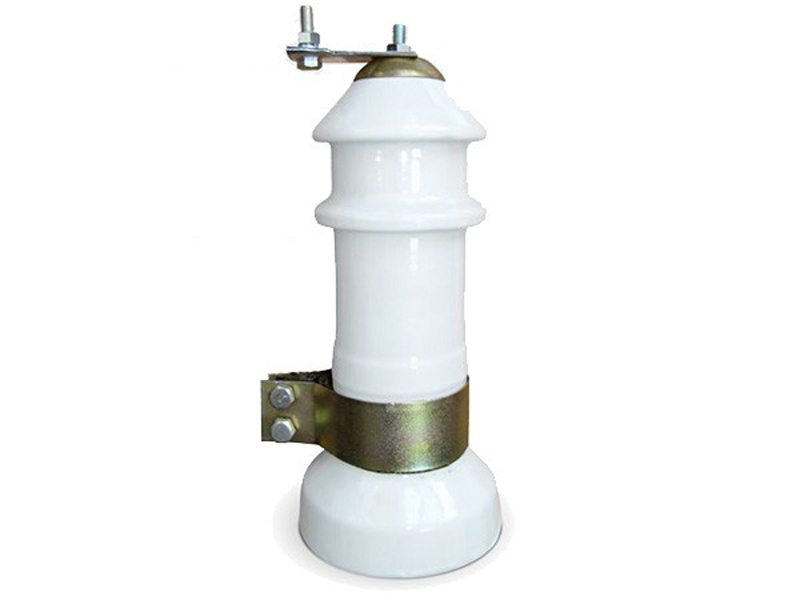

Разрядник РВО-6 У1

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Разрядники РВО-6 У1 предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Перенапряжениями называют всякого рода повышения напряжения, представляющие угрозу для целости изоляции электроустановки.

Защитное действие разрядника РВО-6 заключается в снижении амплитуды волны перенапряжения до значения, безопасного для изоляции защищаемой электроустановки. При повышении напряжения до определенных пределов пробиваются искровые промежутки разрядника и энергия перенапряжения отводится в землю через присоединенный к разряднику заземляющий проводник.

Принцип действия

При воздействии на вентильный разрядник РВО-6 У1 перенапряжений, превышающих его пробивное напряжение, происходит пробой ИП и рабочие сопротивления присоединяются к сети. При этом перенапряжение в точке установки аппарата определяется в основном падением напряжения на рабочих сопротивлениях. Оно иногда называется остающимся напряжением на разряднике (Uост). Это напряжение должно быть на 30 % меньше, чем допустимое напряжение на защищаемой изоляции.

Искровые промежутки, по возможности, должны иметь горизонтальную вольт-секундную характеристику, то есть малое изменение пробивного напряжения Uпр в широком диапазоне предразрядных времен (от мкс до мс) и малый разброс Uпр. Кроме того, Uпр не должно изменяться после многократного пропускания нормированных импульсных и сопровождающих токов, а также при колебаниях температуры и воздействия тряски, ударов и вибрации. ИП должны гасить дугу сопровождающего тока , как правило, при первом переходе его через нуль.

Характеристики

Класс напряжения сети, действующее значение, кВ: 6
Номинальное напряжение (Uнр), действующее значение, кВ: 7,5
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, кВ, не более: 32
Ток утечки при выпрямленном напряжении, равном номинальному, мА, не более: 0,6
Длина пути утечки внешней изоляции, см, не менее: 447

Схемы

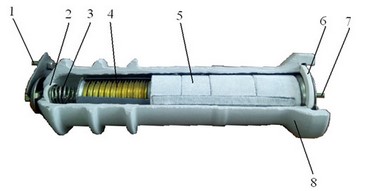

Рис.1. Схема разрядника РВО-6 У1

Рис.1. Схема разрядника РВО-6 У1

В состав разрядника входит:

  1. токоведущий вывод;
  2. уплотнение;
  3. пружина;
  4. блок искровых промежутков;
  5. рабочий резистор;
  6. уплотнение;
  7. вывод заземления;
  8. рубашка
