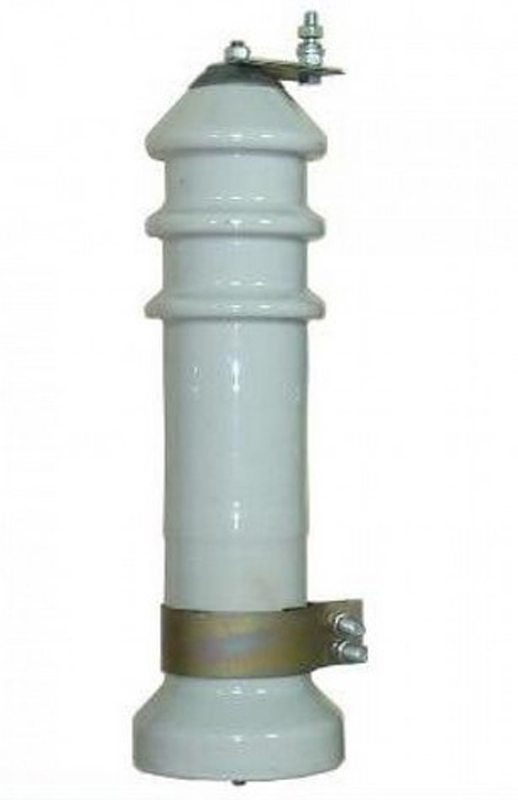

Разрядник РВО-10 У1

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Разрядники РВО-10 У1 предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Изготавливаются для сетей с любой системой заземления нейтрали. Разрядники РВО-10 производится в соответствии с ТУ У 31.2-22820979-002:2007.

Принцип работы

Разрядник вентильные РВО-10 У1 представляет собой защитный аппарат опорно-подвесного исполнения, который состоит из многократного искрового промежутка и рабочего резистора. Многократный промежуток разрядника, в свою очередь, состоит из нескольких однократных, а резистор – из последовательного набора вилитовых дисков. Многократный искровой промежуток последовательно соединен с рабочим резистором. Герметичный фарфоровый корпус надежно защищает внутренние элементы разрядника от различных воздействий внешней среды.

В связи с тем, что при увлажнении вилит меняет характеристики, резистор герметично закрыт от внешней среды. Во время перенапряжения происходит пробивание искрового промежутка.

После прохождения импульса тока искровой промежуток оказывается ионизированным и легко пробивается номинальным фазным напряжением. Возникает КЗ на землю, при котором через разрядник протекает ток промышленной частоты, который называется сопровождающим.

Сопровождающий ток может изменяться в широких пределах. Чтобы избежать выключения оборудования от релейной защиты, этот ток должен быть отключен разрядником в возможно малое время (около полупериода промышленной частоты). К разрядникам предъявляются следующие требования.

  • Вольт-секундная характеристика разрядника должна идти ниже характеристики защищаемого объекта и должна быть пологой;
  • Искровой промежуток разрядника должен иметь определенную гарантированную электрическую прочность при промышленной частоте (50 Гц) и при импульсах;
  • Остающееся напряжение на разряднике, характеризующее его ограничивающую способность, не должно достигать опасных для изоляции оборудования значений;
  • Сопровождающий ток частотой 50 Гц должен отключаться за минимальное время;
  • Разрядник РВО-10 У1 должен допускать большое число срабатываний без осмотра и ремонта.

Работа разрядника вентильного РВО-10 в нормальном режиме бесшумна. Принцип работы заключен в том, что под воздействием грозовых и коммутационных перенапряжений разрядник вентильный РВО-10 пропускает опасные для оборудования токи на землю, тем самым предохраняя электрооборудование от выхода из строя.

Разрядник вентильный подсоединяется напрямую к токоведущей части и к заземлению но, при этом не происходит замыкания на землю. Это свойство объясняется тем, что в нормальном режиме работы разрядника вентильного РВО-10 электрическая цепь не замкнута за счет наличия зазоров в искровых промежутках.

Когда в сети появляется перенапряжение, происходит пробой в искровом промежутке, тем самым приводиться в действие рабочий резистор. За счет своей нелинейности рабочий резистор резко уменьшает своё сопротивление и пропускает через себя ток к заземлению, преграждая путь к оборудованию.

Характеристики

Класс напряжения сети, действующее значение, кВ: 10
Номинальное напряжение (Uнр), действующее значение, кВ: 12,7
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, кВ, не более: 48
Ток утечки при выпрямленном напряжении, равном номинальному, мА, не более: 0,6
Длина пути утечки внешней изоляции, см, не менее: 447
