Устройство индикации ВС5222, ВС5224, ВС5322

УЦИ ВС5222, ВС5224, ВС5322

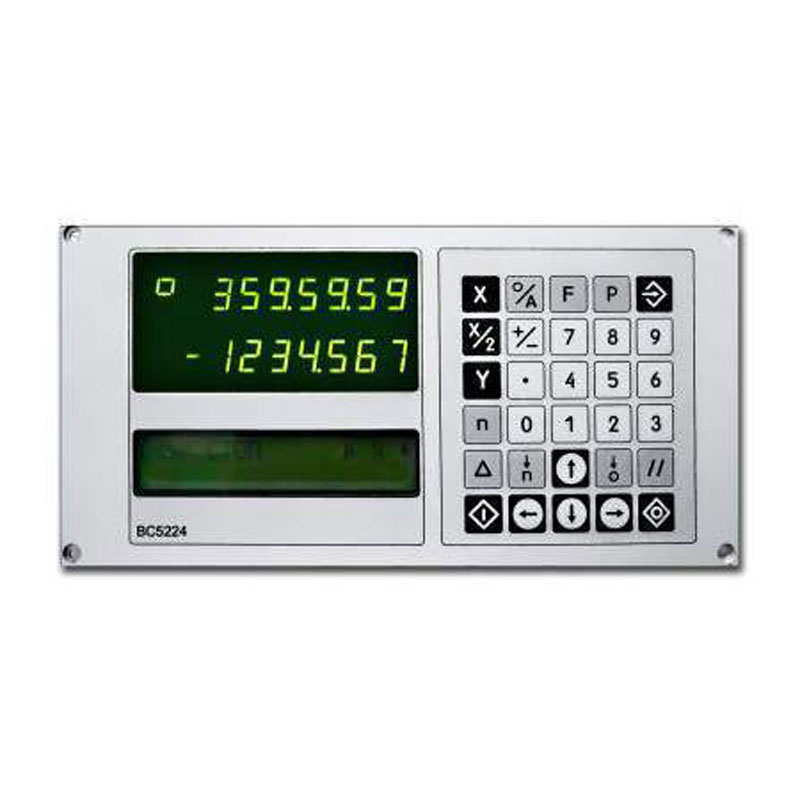

Устройство цифровой индикации ВС5222, ВС5224, ВС5322 – это прибор, при помощи которого обеспечивается отсчет перемещений по двум осям координат при помощи первичных измерительных фотоэлектрических преобразователей перемещения типа ЛИР (напряжение – 5 V, потребляемый ток – 300 mA, форма сигнала - ТТЛ). Также могут применяться другие измерительные преобразователи с аналогичными характеристиками.

Устройство обеспечивает индикацию положений подвижных механизмов в станках и других машин, в которых оно может быть использовано. Осуществляется управление приводом подач, который отвечает за перемещение этих механизмов и может использоваться в качестве дополнительного комплектующего изделия в системах с полуавтоматическим и автоматическим контролем перемещений.

  • Устройство ВС5322, ВС5224, ВС5222 осуществляет индикацию перемещений по 2 осям координат (абсолютной и относительной) в диапазоне от -9999999 до +9999999. При линейных перемещениях, в диапазоне 0.00.00 - 359.59.59. При угловых перемещениях с индикацией в угловых градусах, минутах, секундах.
  • Осуществляется индикация запятой, которая отделяет ноль и все последующие младшие разряды отсчета.
  • Осуществляет контроль входящих сигналов от измерительных преобразователей по осям координат. При обнаружение неполадки выдает звуковой сигнал.
  • Обеспечивается дискретность изменений отсчета перемещений от 1…99 единиц.
  • УЦИ масштабирует измеренное значение перемещения раздельно для каждой оси с интервалом коэффициента от 0,000001 до 9,999999.
  • Компенсирует люфт на обеих осях координат.
  • Обеспечивает работу в двух режимах измерения (радиуса или диаметра) по одной оси координат.
  • Обеспечивает ввод произвольных значений на индикаторное табло УЦИ.
  • Есть возможность оперативного измерения в диапазоне скорости от 1 до 125 % при помощи внешнего резистора.
  • При поступление внешней команды, осуществляет блокировку выходного напряжения.
  • Информация, записанная в прибор, при отключение его от питания, будет храниться в энергонезависимой памяти более 10 лет.
  • Осуществляется возможность обмена информации с внешними устройствами.
  • Питание устройства осуществляется от сети с переменным током при напряжении от 85 до 242 V с частотой 49 - 61 Нz.
  • Потребляемая мощность от сети не более 8 W.
  • Для подготовки устройства к работе необходимо не более 5 минут.
  • Предельный срок службы прибора составляет не менее 15 лет.
  • Размеры устройства - 152 * 300 * 52 миллиметра.
