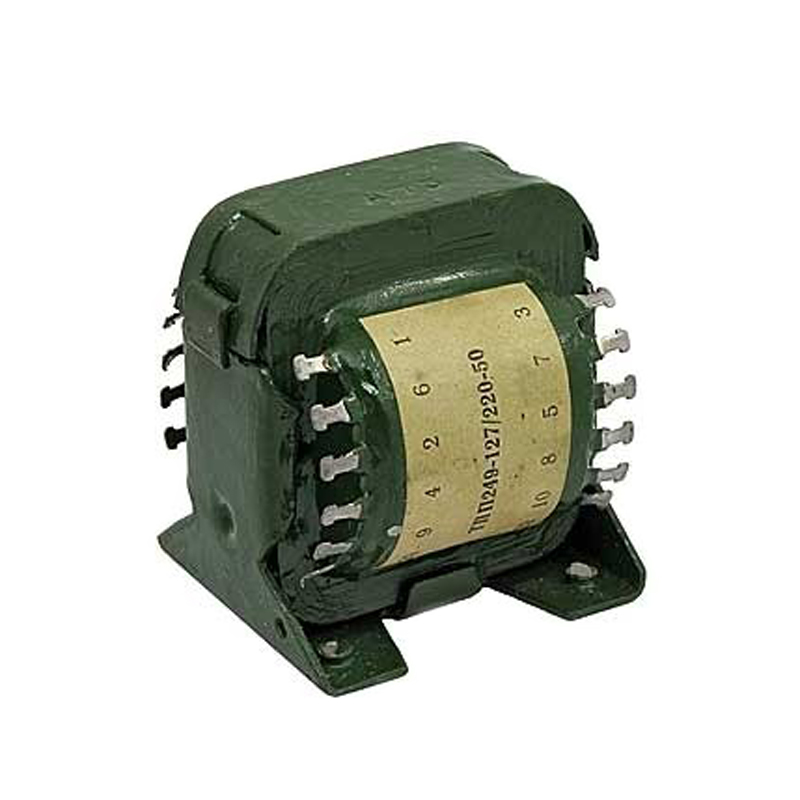

Трансформатор ТПП

No votes yet

Трансформатор питания ТПП низковольтный на частоту 400Гц являются электрическими машинами, выполняющими преобразование параметров переменного электротока.

Назначение

Используются в составе источников электропитания радиоэлектронных устройств, в схемах которых применяются полупроводниковые приборы.

Устройство и работа

Трансформаторы состоят из:

  • обмоток на каркасе,
  • магнитопровода,
  • кожуха.

Каркас, поверх которого намотаны обмотки, размещается на среднем элементе Ш-образного магнитопровода. Цельность конструкции обеспечивает стягивающий кожух.

Трансформаторы способны функционировать в условиях воздействия соляных испарений и плесневелых грибов.

Обозначение

Трансформатор ТПП

Нижняя граничная рабочая мощность

2,5 ВА

Верхняя граничная рабочая мощность

226 ВА

Напряжение сетевой обмотки

220 В

Нижнее граничное напряжение вторичных обмоток

1,76 В

Верхнее граничное напряжение вторичных обмоток

140 В

Нижний граничный ток вторичных обмоток

5 миллиампер

Верхний граничный ток вторичных обмоток

12 ампер

Число обмоток

От 2 до 7

КПД

(70÷85)%

Тип магнитопровода

ШЛ

Допустимые размеры магнитопровода

6х(8/10/12,5)

8х(8/10/12,5/16)

10х(10/12,5/16/20)

Верхний предел ускорения вибраций частотой (1÷2500)Гц

10 g

Верхний предел ускорения одиночных ударных нагрузок

500 g

Верхний предел ускорения множественных ударных нагрузок

35 g

Верхний предел внешней влажности

98% при +25 °C

Рабочий температурный интервал

(-60÷+140) °C

Климатическое исполнение

В

Срок сохраняемости на хорошем складе

15,1 лет

Отказоустойчивость при полной нагруженности

15,011 тысяч часов

Минимальный размер

35х33х44 мм

Максимальный размер

74х71х75 мм

Масса

От 65 до 1260 грамм

Трансформаторы выпускаются в модификациях, различающихся:

  • рабочей мощностью,
  • напряжением, током и количеством вторичных обмоток,
  • габаритами,
  • типоразмером магнитопровода.

Выпускается трансформатор в таких исполнениях: ТПП-302; ТПП-305; ТПП-303; ТПП-306; ТПП-304; ТПП-384; ТПП-365; ТПП-408; ТПП-407; ТПП-414; ТПП-380; ТПП-307; ТПП-311; ТПП-362; ТПП-310; ТПП-381; ТПП-311; ТПП-381; ТПП-393; ТПП-312; ТПП-395; ТПП-313; ТПП-418; ТПП-366; ТПП-314; ТПП-394; ТПП-315; ТПП-417; ТПП-316; ТПП-363; ТПП-317; ТПП-368; ТПП-370; ТПП-376; ТПП-371; ТПП-382; ТПП-412; ТПП-379; ТПП-318; ТПП-354; ТПП-319; ТПП-356; ТПП-374; ТПП-372; ТПП-389; ТПП-377; ТПП-400; ТПП-399; ТПП-411; ТПП-369; ТПП-324; ТПП-321; ТПП-326; ТПП-322; ТПП-327; ТПП-323; ТПП-357; ТПП-349; ТПП-325; ТПП-328; ТПП-355; ТПП-329; ТПП-378; ТПП-330; ТПП-396; ТПП-331; ТПП-401; ТПП-332; ТПП-406; ТПП-419; ТПП-397; ТПП-404; ТПП-415; ТПП-405
