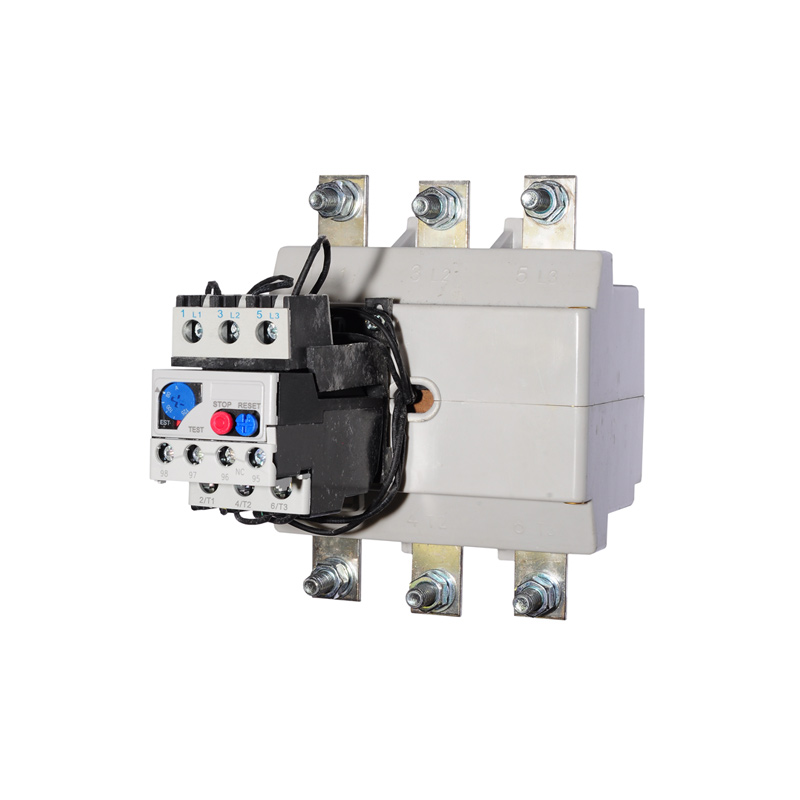

Тепловое реле FTR 2M-630 400-630
Описание
Тепловое реле FTR 2M-630 400-630 используется на объектах общественного, административно-коммерческого и промышленных объектах для защиты асинхронных электродвигателей.
Эксплуатация
Оптимальными условиями для использования реле FTR 2M-630 400-630 являются:
- температура окружающей среды от -25 до +55° C,
- температура хранения от -40 до +70° C,
- высота над уровнем моря 2000 м.
Характеристики
| Стандарт | IEC 60947-4-1, IEC 60947-5-1 |
|
Номинальное рабочее напряжение изоляции Ui, V |
690 |
| Номинальная импульсное напряжение Uimp, kV | 6 |
| Номинальный рабочий ток, А (ток несрабатывания) | 400-630 |
| Номинальная частота, Hz | 50/60 |
| Cпособ монтажа | автономный |
| Количество контактов | 1NO+1NC |
| Номинальный ток, А (~ 400V) | 1.58 |
| Номинальный ток, А (~ 230V) | 2.73 |
| Номинальный ток, А (~ 110V) | 0.2 |
| Степень защиты | IP20 |
Схемы

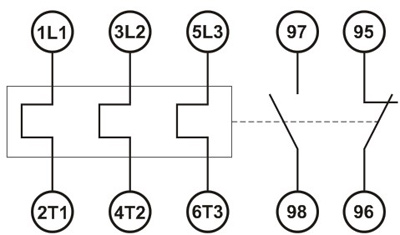

Рис.1. Схема подключения реле FTR 2M-630 400-630
