Тепловое реле FTR 2M-200 100-160
Описание
Тепловое реле FTR 2M-200 100-160 совместимо с магнитными пускателями FC5, FC6, FC7, FC8, обеспечивает защиту асинхронных двигателей от перегрузок обрыва фазы и длительного пуска в цепях переменного тока частотой 50 / 60Hz напряжением до 690V.
Характеристики
| Стандарт | IEC 60947-4-1, IEC 60947-5-1 |
|
Номинальное рабочее напряжение изоляции Ui, V |
690 |
| Номинальная импульсное напряжение Uimp, kV | 6 |
| Номинальный рабочий ток, А (ток несрабатывания) | 100-160 |
| Номинальная частота, Hz | 50/60 |
| Cпособ монтажа | автономный |
| Количество контактов | 1NO+1NC |
| Номинальный ток, А (~ 400V) | 1.58 |
| Номинальный ток, А (~ 230V) | 2.73 |
| Номинальный ток, А (~ 110V) | 0.2 |
| Степень защиты | IP20 |
| Диапазон рабочих температур, ° C | -25...+55 |
| Температура хранения, ° C | -40..+70 |
| Высота над уровнем моря, m | 2000 |
Схемы

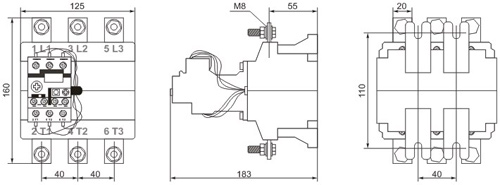

Рис.1. Габаритный чертеж теплового реле FTR 2M-200 100-160
