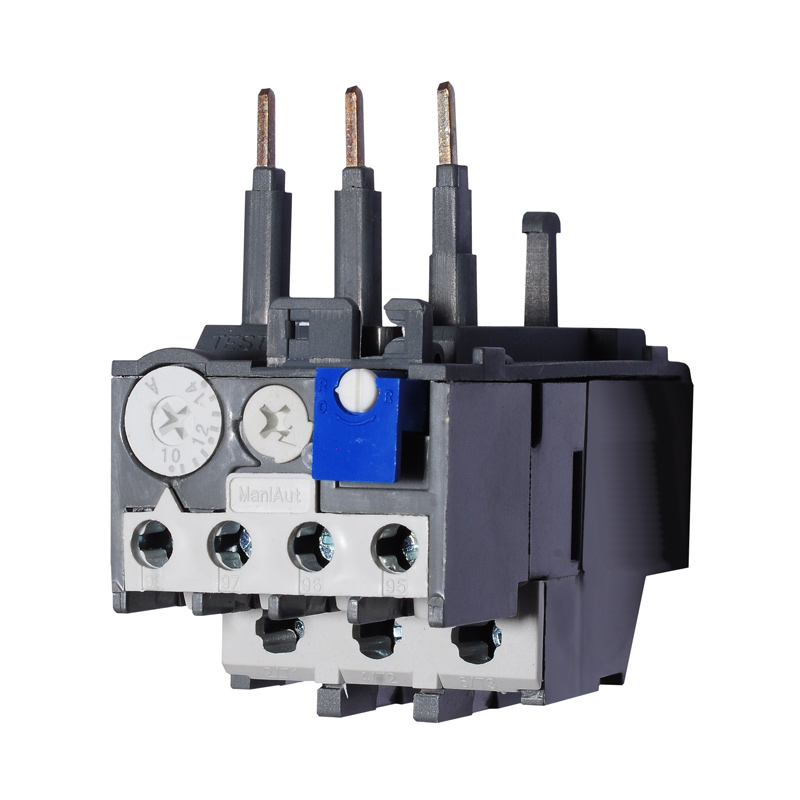

Тепловое реле FTR 32B 0.63-1
Описание
FTR 32B 0.63-1 представляет собой тепловое реле, применяемое для защиты асинхронных двигателей от перегрузок обрыва фазы и длительного пуска в цепях переменного тока частотой 50 / 60Hz напряжением до 690V.
Условия эксплуатация
Реле FTR 32B 0.63-1 сохраняет работоспособность при воздействии:
- температуры от -25 до +55 ° C,
- высоты над уровнем моря - 2000 м
Характеристики
| Стандарт | IEC 60947-4-1, IEC 60947-5-1 |
|
Номинальное рабочее напряжение изоляции Ui, V |
690 |
| Номинальная импульсное напряжение Uimp, kV | 6 |
| Номинальный рабочий ток, А (ток несрабатывания) | 0.63-1 |
| Номинальная частота, Hz | 50/60 |
| Cпособ монтажа | встраиваемый/автономный |
| Количество контактов | 1NO+1NC |
| Номинальный ток, А (~ 400V) | 1.58 |
| Номинальный ток, А (~ 230V) | 2.73 |
| Номинальный ток, А (~ 110V) | 0.2 |
| Степень защиты | IP20 |
| Температура хранения, ° C | -40..+70 |
Схемы

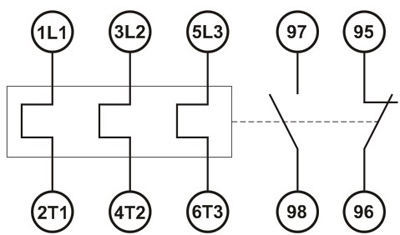

Рис.1. Принципиальная схема реле FTR 32B 0.63-1
