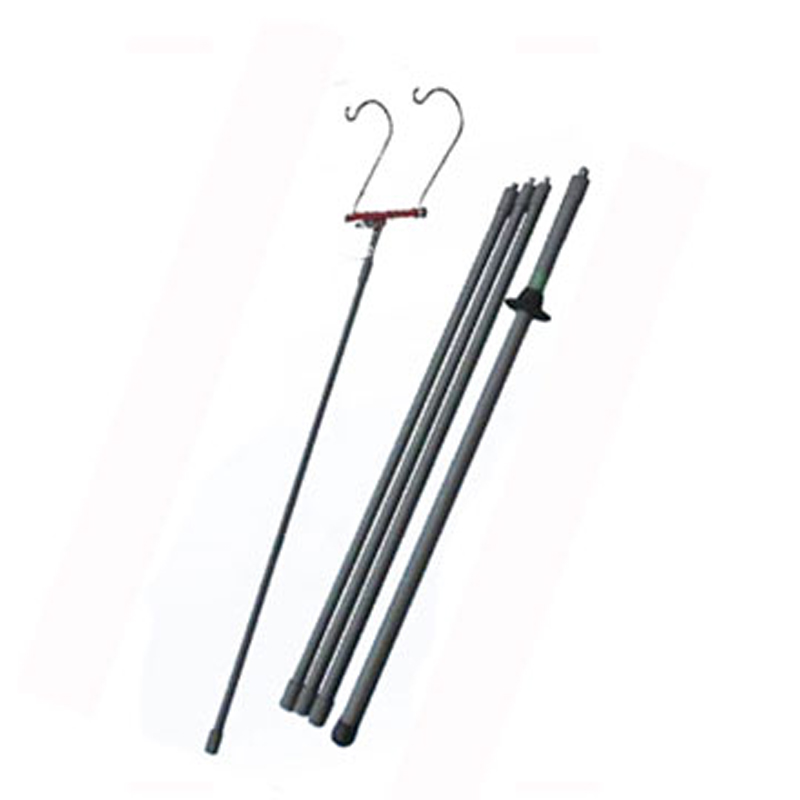

Штанга ШИИ-35-330

No votes yet
Категория:

Штанга изолирующая стеклопластиковая c измерительной головкой ШИИ-35-330 является специальным устройством, с помощью которого можно проводить проверку фарфоровых изоляторов, установленных на ЛЭП-линиях, работающих под напряжением 35 кВ и более.

Особенности конструкции штанги ШИИ-35-330

Конструктивно штанга ШИИ-35-330 работает как изделие из трех звеньев – часть непосредственно для работы, часть изоляции и рукоятка. На границе раздела между рукояткой и частью изоляции установлено специальное кольцо из изолятора. В собранном состоянии штанга находится в защитном чехле, применяемым для ее хранения и транспортирования.

Для производства штанги используется профильный изоляционный стеклопластик, отличающийся высокими механическими свойствами и большим значением диэлектрической проницаемости.

Особенности работы ШИИ-35-330

Использование штанги с измерительной головкой заключается в следующем. Пара рабочих контактов штанги приводится в соприкосновение с замковыми областями чашек изоляторов. Если нарушена целостность изолятора, то увеличивается величина тока утечки – это приводит к тому, что искровой разряд не происходит. Если изолятор цел, то произойдет пробой воздушного пространства, что указывает на работоспособность и исправность изолятора ЛЭП.

Для удобства использования штанги ее рабочее звено имеет подпружиненный поворотный узел, который позволяет произвольно менять наклон измерительной головки.

Величина номинального напряжения в проверяемой линии:

35…330 кВ

Значение длины изолирующей части:

4,1 м

Значение длины ручки штанги:

0,9 м

Длина штанги, упакованной в чехол (транспортировочное состояние):

1,05 м

Эксплуатационные параметры внешней среды:

Т=-45ºС…+40ºС, φ=80% для +25ºС
