Блок БФ-1

Голосов: 1
Документация:
11586 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок фильтра БФ-1 однофазный прибор, имеющий двухкаскадное устройство. Он представляет собой электронный узел, который предназначается для защиты устройств автоматизации от воздействия помех, генерируемых питающей сетью переменного тока.

Функциональное предназначение блока БФ-1

  • Защита электронных блоков промышленного оборудования от влияния электромагнитных помех;
  • Защита оборудования от кратковременных перенапряжений, возникающих в цепи питания;
  • Использование в качестве фильтра от высокочастотных и импульсных помех;
  • Фильтрация кратковременных амплитудных помех.

Конструкционные особенности и привилегии

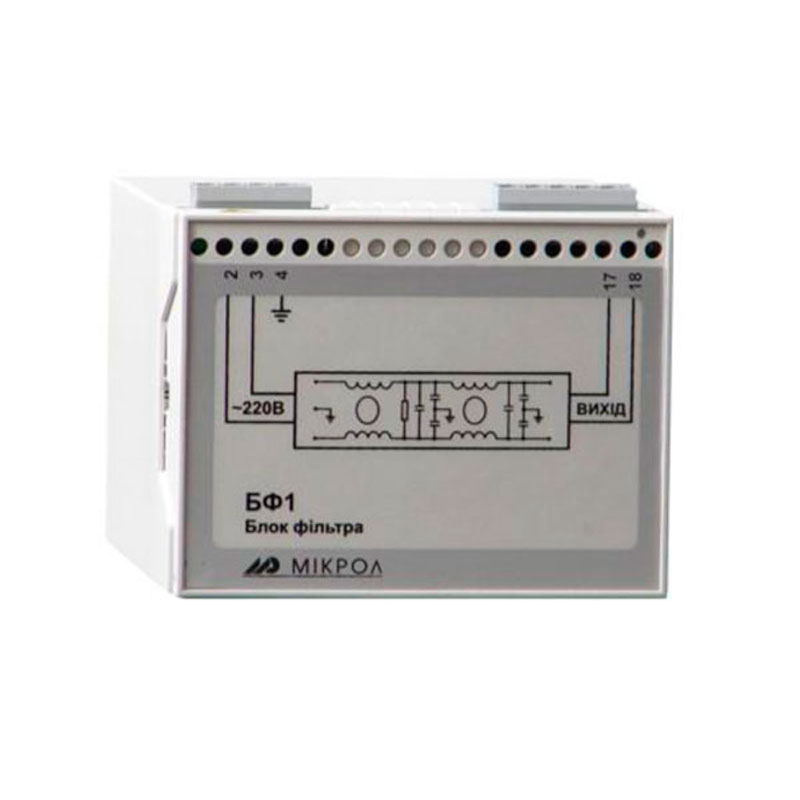

Блок фильтра БФ-1 представляет собой блок в виде пластикового корпуса, на задней панели которого имеется захват для крепления устройства при помощи 35-миллиметровой стандартной DIN-рельсы. Внутри корпуса расположен фильтрующий модуль, который состоит их печатной платы с рабочими элементами. На передней панели устройства прикреплена полупрозрачная пленка, на которой нанесены информационные указания о подключении  блока. Коммутационные клеммы для соединения с входными и выходными электрическими цепями расположены на плате и выходят за габариты корпуса.

Эксплуатационные условия

Прибор рассчитан для эксплуатации в среде с температурами от -400С до +700С. По степени защищенности от воздействия внешних факторов прибор отвечает уровню IP30, а по защите от вибраций в рабочей зоне уровню N2.

Характеристики

Параметры

Значение

Величина входного напряжения:

от 100В до 250В

Значение входной частоты:

50Гц

Величина падения напряжения на фильтрующем блоке:

Один Вольт

Максимальный ток нагрузки, в зависимости от модификации:

1,0 А / 3,0 А / 6,0 А

Подавление высокочастотных помех на частоте 150Гц:

65дБ / 70дБ / 55дБ

Габаритные параметры:

96х100х110 (в миллиметрах)

Масса устройства:

400 грамм
