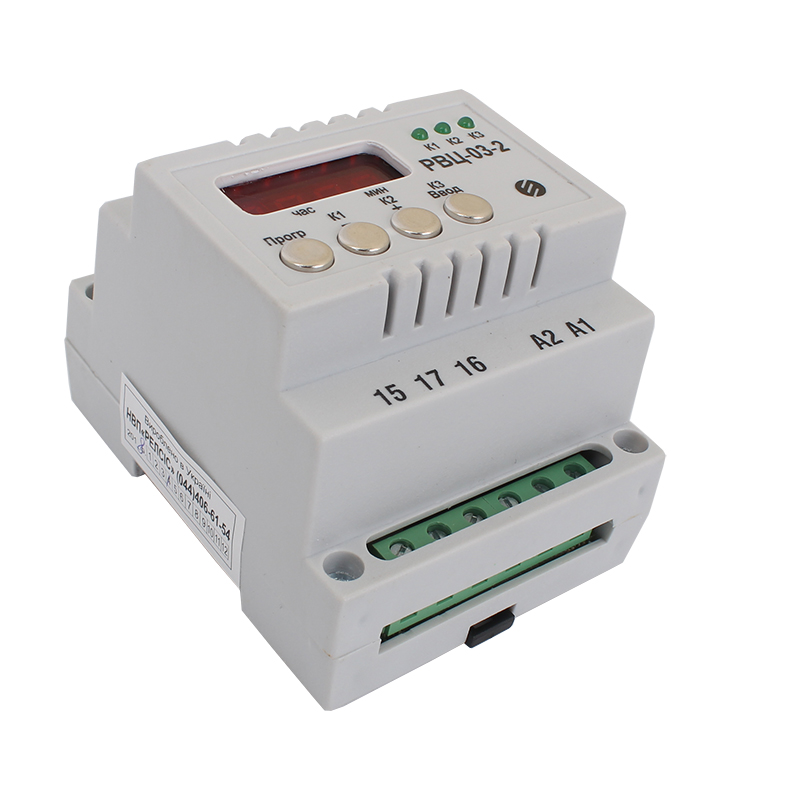

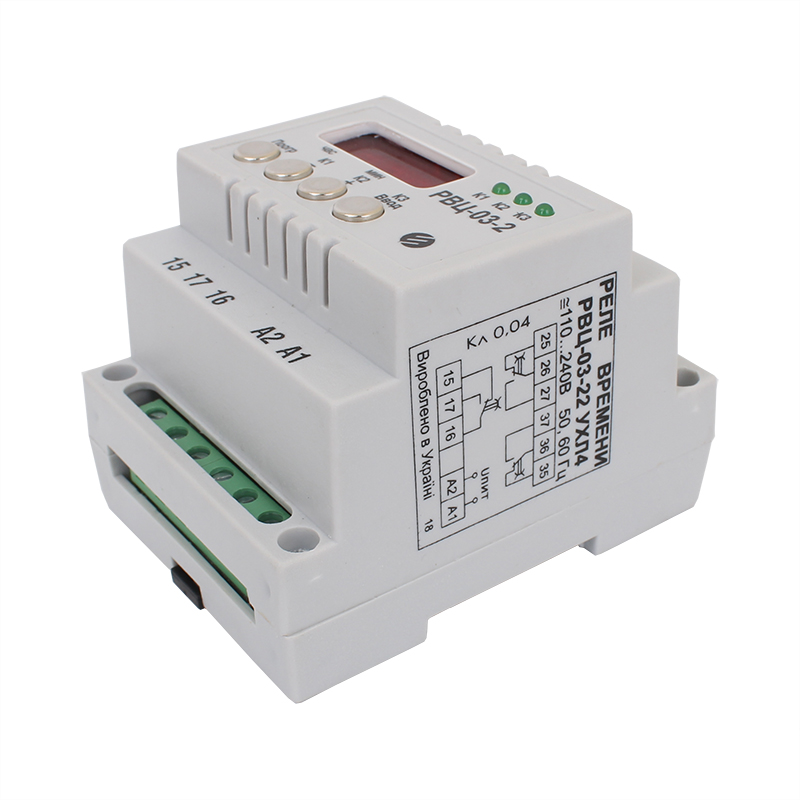

Реле РВЦ-03-1 и реле РВЦ-03-2 относятся к электронным таймерам, поддерживающим суточные и недельные циклы. Предложенные устройства предназначаются для подключения питания или его отключения от разных промышленных и бытовых приборов. Подача питающего напряжения осуществляется в соответствии с установленным алгоритмом в режиме реального времени с повторением по недельному или суточному циклу.

Работа таймеров

Предложенные релейные системы владеют энергонезависимой памятью, которая позволяет сохранять значения уставок, задаваемых в процессе программирования. После того как на таймер подается напряжение на его панели индицируется текущее значение времени, а устройство начинает отсчет по установленному алгоритму. По истечению установленного интервала произойдет подключение или отключение питания к электрифицированным устройствам (зависит от типа используемых контактов).

Особенности конструкционного исполнения

В конструкции таймеров можно выделить три функциональных блока, которые обеспечивают работоспособность релейной системы. К ним относятся источник питания, блок промежуточных реле, модуль стабилизаторов питающего напряжения и блок индикации и управления.

Источник питания поддерживает подачу напряжения в систему управления и к блоку промежуточных реле. Номинальные значения этих напряжений составляют 5 и 9 В.

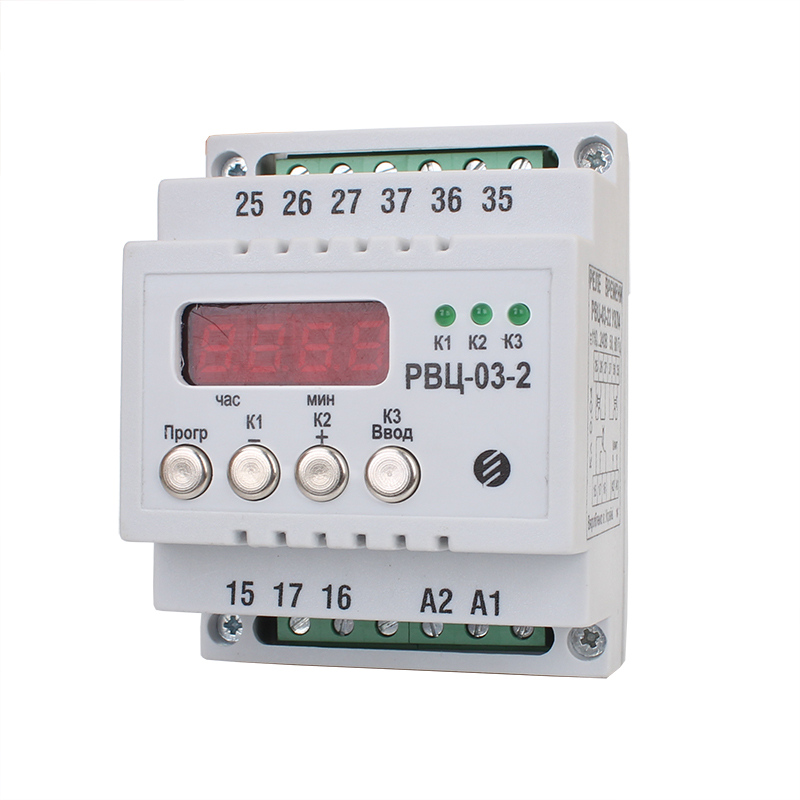

Модуль управления и индикации построен на высокопроизводительном микроконтроллере и владеет 4-разрядным цифровым индикатором и 4-мя кнопками настройки функционирования релейного механизма.

Отличительной особенностью между реле РВЦ-03-1 и реле РВЦ-03-2 является то, что первая из них имеет три замыкающих контакты, а вторая три размыкающих.

Значение питающего напряжения:

~/=24÷40 В, ~/=110÷240 В

Значение потребляемой мощности:

не больше 5 ВА

Значение погрешности хода (для одних суток):

не больше 4 сек

Запас по ходу часов:

не меньше 150 часов

Предельно возможное число релейных уставок:

60

Регулировка временной выдержки:

дискретная

Количество управляющих цепей:

3

Число контактов реле:

3 переключающих или замыкающих

Максимально возможная сила тока на контактах:

8 А

Предельно допускаемая коммутационная мощность:

2 кВт

Защищенность реле:



по клеммнику:

IP10

по релейному механизму:

IP40

Вес таймера:

298 грамм
