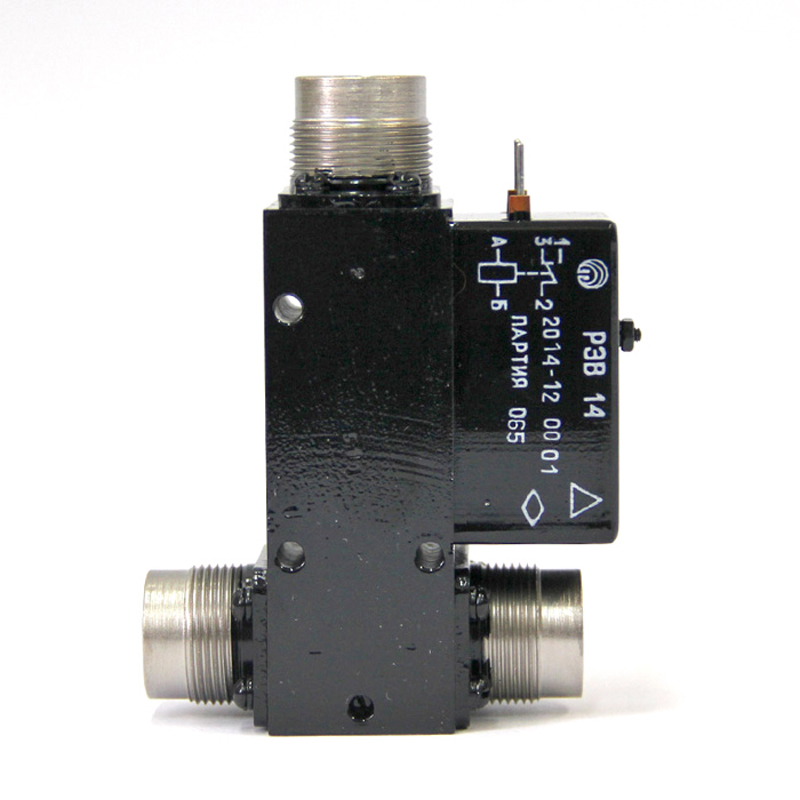

Реле РЭВ-14, РЭВ-15

Параметр

Значение

Технические условия

РФ0.450.043 ТУ

Напряжения питания

согласно таблице ниже

Режимы коммутации

согласно таблице ниже

Сопротивление контактов

≤0,2 Ом

Время срабатывания

30 мс макс.

Время дребезга при срабатывании

3 мс макс.

Время отпускания

10 мс макс.

Время дребезга при отпускании

10 мс макс.

КСВн:

на частоте 500 МГц

1,25 макс.

на частоте 650 МГц

1,33 макс.

Сопротивление изоляции между обмоткой и корпусом:

в нормальных климатических условиях

200 МОм

при максимальной температуре

20 МОм

при повышенной влажности

5 МОм

Электрическая прочность изоляции между обмоткой и корпусом:

при нормальных климатических условиях

500 В эфф.

при повышенной влажности

150 В эфф.

при пониженном атмосферном давлении

300 В эфф.

Виброустойчивость:

от 5 до 50 Гц с амплитудой до 1 мм

свыше 50 до 2500 Гц с ускорением до 75 м/с2 (7,5 g)

Ударопрочность

до 35 g

Температура окружающей среды

от -60 до +100°C

Относительная влажность

до 98% при +35°C

Атмосферное давление

от 5 до 1200 мм. рт. ст.

Минимальный срок службы

25 лет

Габаритные размеры

28х63х82 мм

Масса:

РЭВ-14

220 г

РЭВ-15

210 г

Исполнения

Рабочее напряжение, В

Напряжение срабатывания при +25°C, В, не более

Сопротивление обмотки при +25°C, Ом

РФ4.562.001-00.

27 ± 2,7

16,8

120 ± 12

РФ4.562.000-00.,-02

27⁺⁷_-2,4

16,8

120 ± 12

РФ4.562.000-01.

12,6 ± 1.2

8,7

30 ± 1,5

Диапазоны коммутации

Согласованная нагрузка, Ом

Частота коммутируемого сигнала, МГц

Частота коммутации, Гц, не более

Число коммутационных циклов, не более

напряжения, В

мощность, Вт

РЭВ-14

(.001-)

РЭВ-15 (.000-)

при нормальной температуре

в том числе при +100°C

50

-

50

75

500

5

10⁵

5·10⁴

-

100

50

75

650

1

10⁵

5·10⁴

-

1500 (пропускание)

50

75

500

-

-

-
