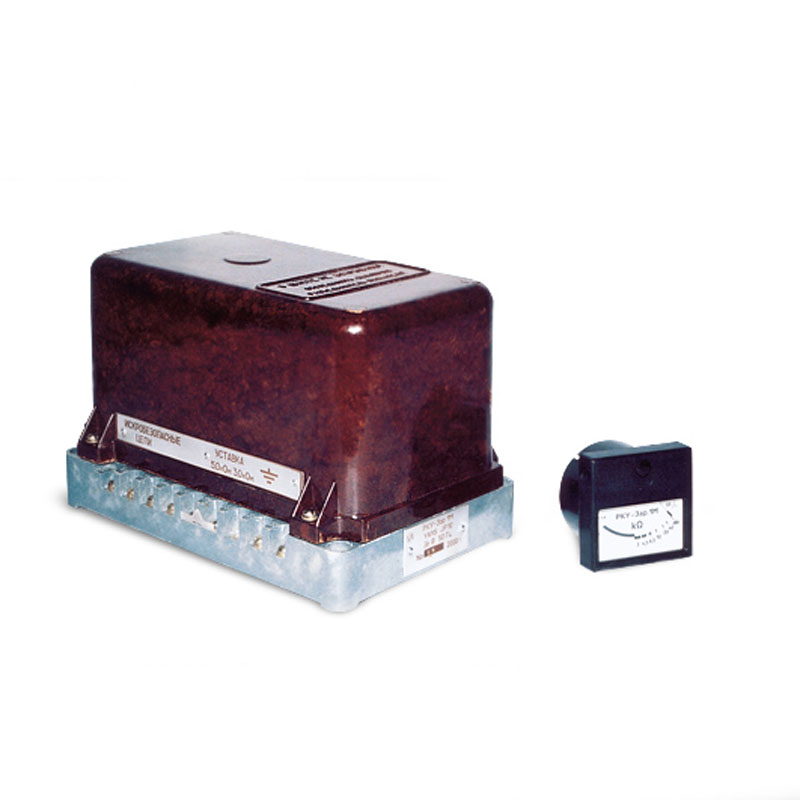

Реле РКУ-ЗАР.1М

Реле РКУ-ЗАР.1М – сделано как реле проведения контроля рабочей утечки, используемое в составе системы безопасности на предприятиях с повышенной опасностью взрыва или пожара, предназначенное для работы в подземных или наземных помещениях. Оборудование способно работать в сети выпрямленного или переменного тока, оснащённых комплексами из тиристорных и диодных преобразователей. В ходе изготовления производителем соблюдается ТУ12.00159410.059-2000.

Назначение

Основной специализацией реле РКУ-ЗАР.1М является контроль утечки, которое позволяет обеспечить эффективную защиту технического персонала предприятий горно-добывающей промышленности (на шахтах, обогатительных комбинатах, угольных складах) работающих в условиях, где повышен процент создания пожара или не дай Бог взрыва.

При установке реле РКУ-ЗАР.1М происходит ограничение сетевых токов утечки, что существенно снижает вероятность взрыва метана из-за искры. При встраивании подобных аппаратов в пусковые агрегаты и передвижные трансформаторные подстанции удаётся добиться высокого уровня безопасности систем электроснабжения в надземных или подземных помещениях.

Устройство и работа

Реле контроля утечки эксплуатируется в составе систем автоматики во встроенном исполнении в составе зарядного устройства. С использованием подобных устройств в качестве дополнительной функции устройства стоит указать защиту от прожогов оболочек материалов при коротком замыкании при высоком содержании в воздухе раскалённых токопроводящих частиц. Мгновенное срабатывание защиты в комплексе с отключением электропитания выполняется также в случае касания дуги стенок оболочки.

Напряжение питания реле

36 В переменного тока

Мощность оборудования

9 ВА

Параметры защищаемой сети

выпрямленное напряжение

67,5 ÷ 320 В

переменное напряжение

120 ÷ 315 В

Сопротивление срабатывает если однофазная утечка достигает (вторичная обмотка)

линейное напряжение 120,0 Вольт

2,4 килоОм

линейное напряжение 315,0 Вольт

3,0 килоОм

Во время утечки размер сопротивления срабатывания в отмотке трансформатора со стороны выпрямленного напряжения

временная уставка

5,0 кОм

основная уставка

3,0 кОм

Максимально допустимое время срабатывания

0,1 с

Предельное отклонение показаний индикатора, контролирующего сопротивление изоляции для оцифрованных точек системы

35 %

Степень защищённости оборудования

IP10

Вес

5 кг
