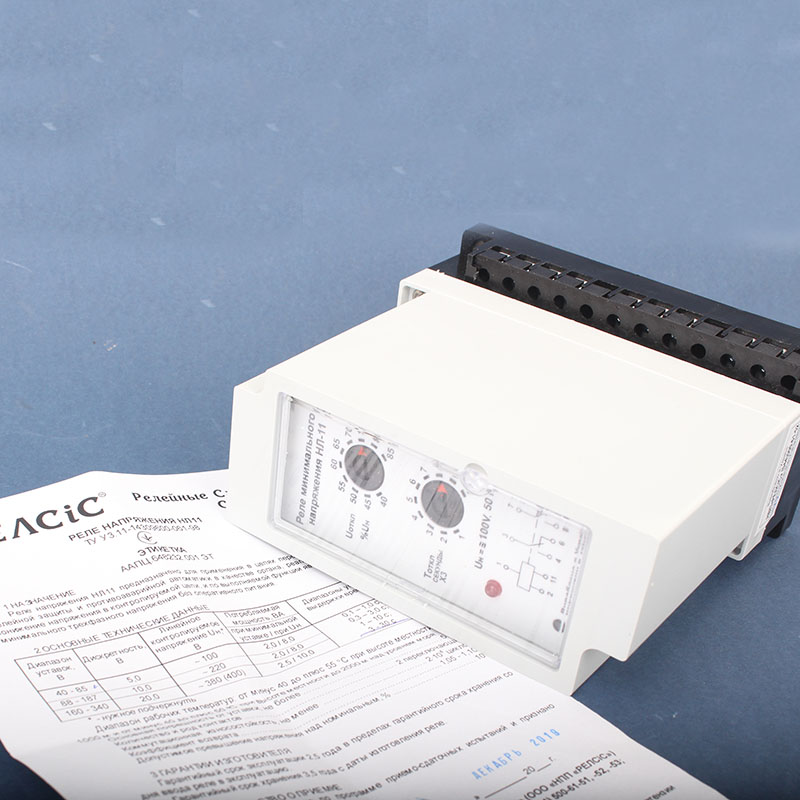

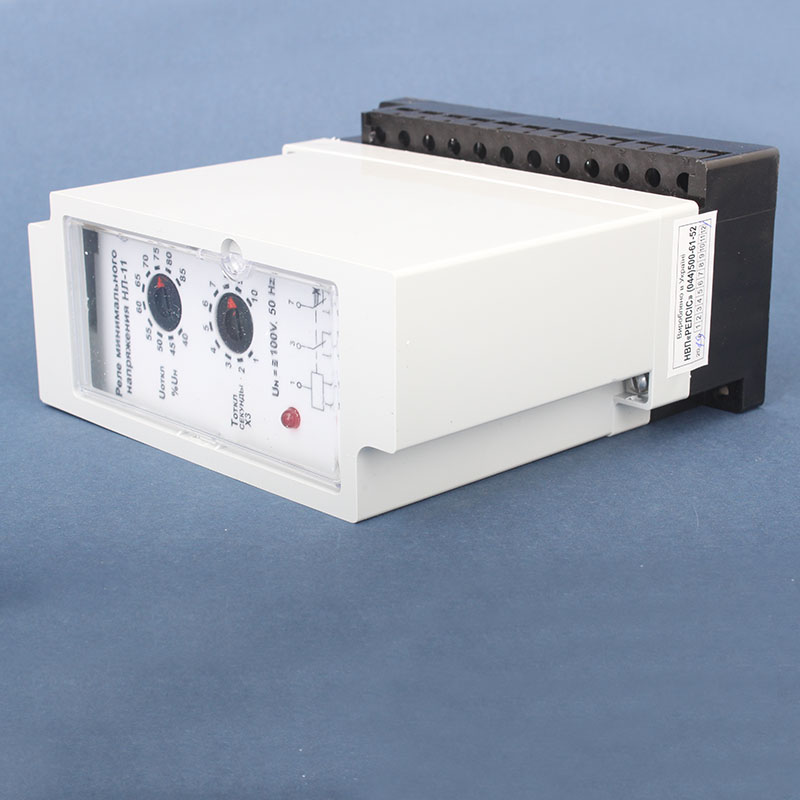

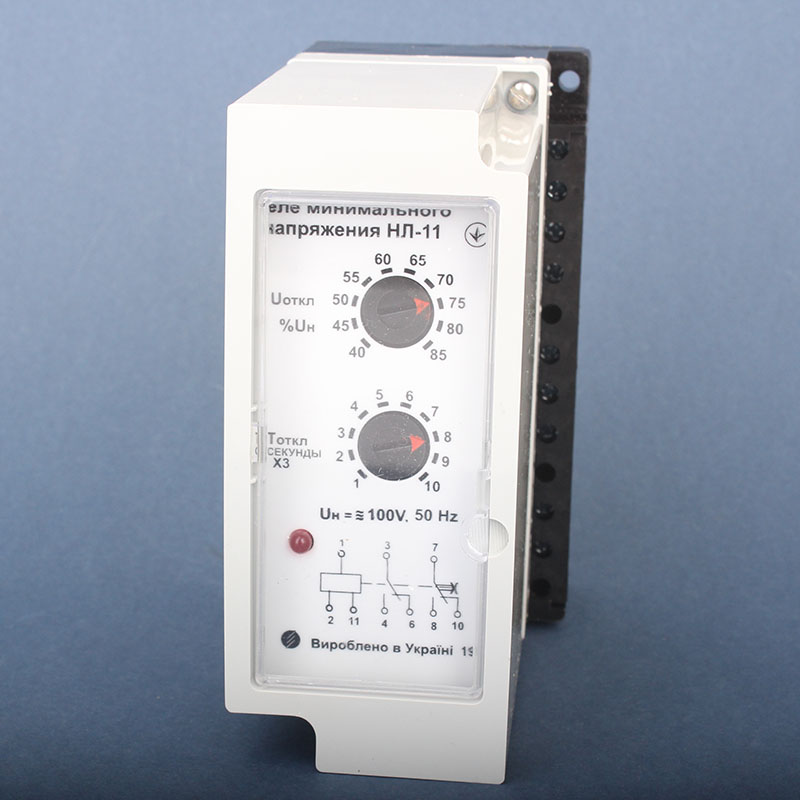

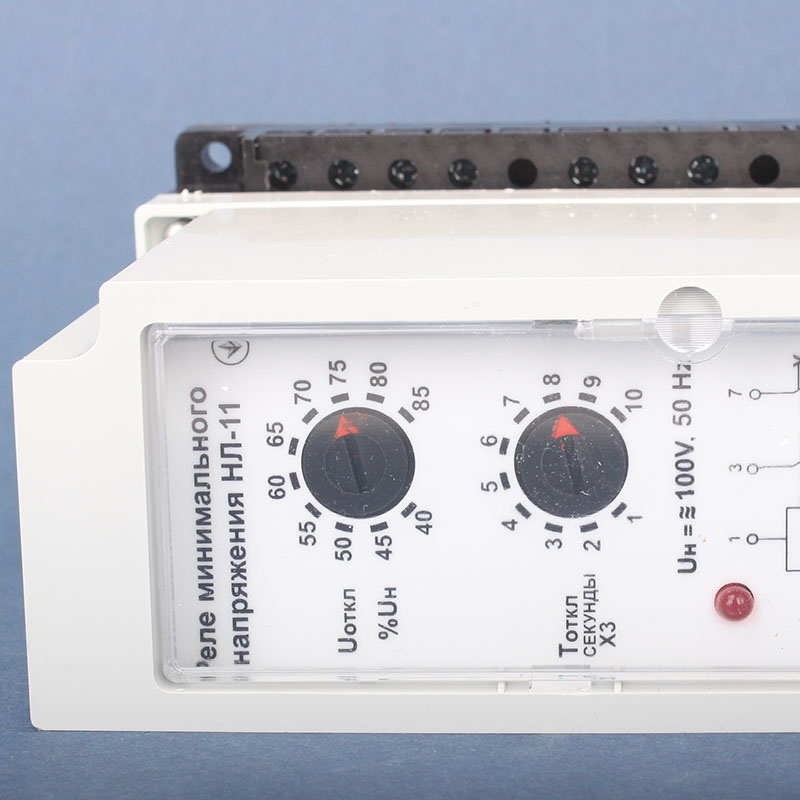

Реле минимального напряжения трёхфазного тока НЛ-11

Документация:

6390 руб.

Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Реле минимального напряжения трехфазного тока с задержкой выходного сигнала и контактом мгновенного действия НЛ-11 предназначены для контроля одновременного снижения напряжения в трехфазной цепи переменного тока и выдачи сигналов с временной задержкой в устройства защиты и автоматики при достижении входным напряжением определенного, предварительно установленного уровня.

Условия эксплуатации

Реле могут эксплуатироваться в следующих условиях:

закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха;
диапазон рабочих температур от минус 40 до плюс 55 ºС при высоте местности до 1000 м и от минус 40 до 50 ºС при высоте местности до 2000 м над уровнем моря;
относительная влажность окружающего воздуха – до 80 % при температуре 25 ºС (исполнение У3) и до 98 % при температуре 35 ºС без конденсации влаги (исполнение Т3);
окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Характеристики

Номинальное линейное напряжение питания (U ном) переменного тока частотой 50 Гц, В (по исполнениям)	100, 220, 380
Диапазон уставок по напряжению, В	40-80%Uном
Диапазон уставок по времени, с	0,1-1 0,3-3 1-10 3-30
Разброс срабатывания, не более, %	1
Потребляемая мощность, ВА: Uном=110 В Uном=220 В Uном=380 В	5 8 10
Коэффициент возврата	1,05 - 1,1

Реле имеют один переключающий контакт мгновенного действия и один переключающий контакт с выдержкой времени, коммутируемые токи от 0,2 до 3А при напряжениях от 24 до 250 В и мощности:

в цепях постоянного тока не более 60 Вт при t=0,005с и не более 30 Вт при t=0,02с;
в цепи переменного тока не более 300 ВА при коэффициенте мощности cosj³0,5.
Длительно допустимый ток контактов – 4 А.
Средний срок службы реле 12 лет, средняя наработка до отказа 25000 ч.
Механическая износостойкость реле не менее 100 000 циклов, коммутационная - не менее 20 000 циклов.
Сопротивление изоляции реле между независимыми токоведущими цепями не менее:
- 20 МОм – в холодном состоянии при приемке;
- 10 МОм – в холодном состоянии к концу срока службы;
- 6 МОм – в нагретом состоянии при температуре окружающего воздуха 55 ºС;
- 1 МОм – при температуре 35 ºС и относительной влажности окружающей среды не более 98%.

Электрическая изоляция при приемке в нормальных климатических условиях между независимыми токоведущими цепями, а также между независимыми токоведущими цепями и панелью, на которую устанавливается реле, испытывается напряжением 2500В. Реле поставляются потребителю полностью отрегулированными и при установке дополнительная настройка или регулировка не требуется.
