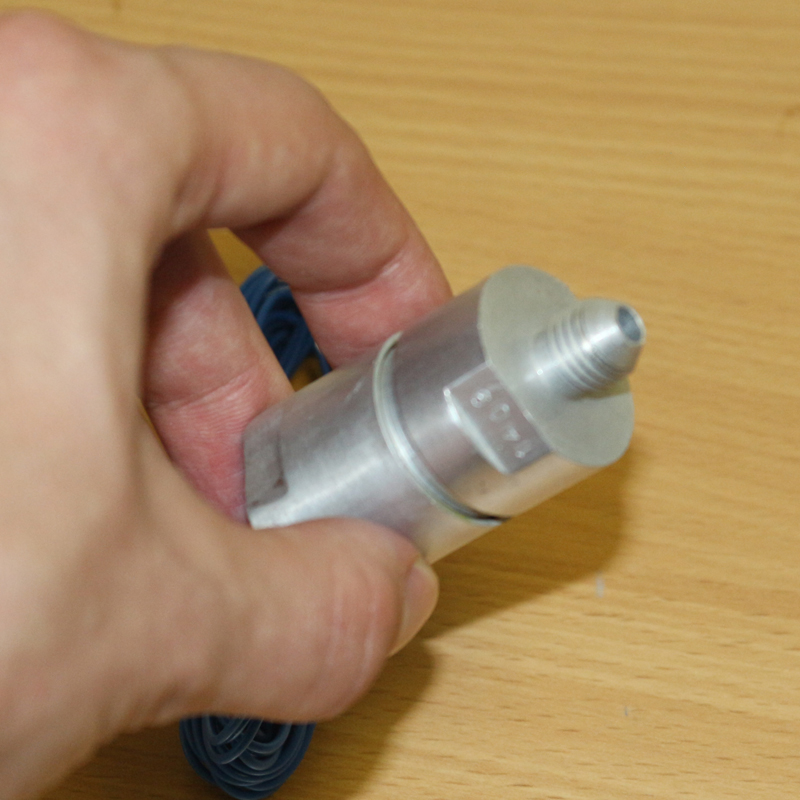

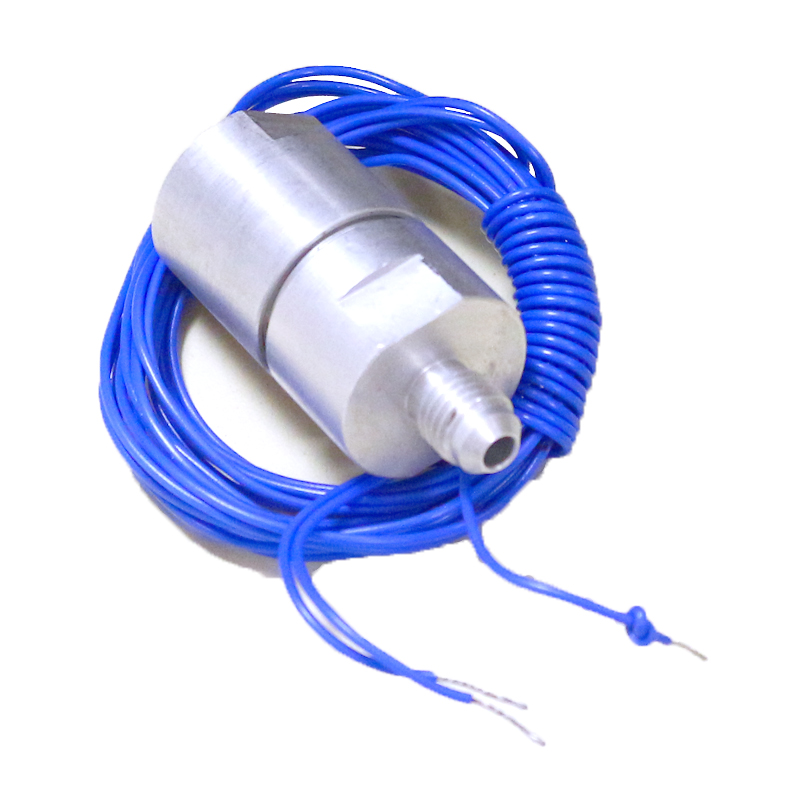

Реле давления МРД

Голосов: 1
Документация:
Паспорт(1.19 МБ)
Цена по запросу
В наличии
Количество на складе:
27 шт.
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле давления МРД-25, МРД-32, МРД-6,3 МРД-10, МРД-16, МРД-0,6, МРДР - 6.3 малогабаритные

Реле давления малогабаритные нерегулируемые МРД предназначены для контроля давления в смазочных системах кузнечно-прессового оборудования, станков и других машин, работающих на чистых минеральных маслах кинематической вязкостью от 10 до 600 мм²/с (сСт) при температуре масла от +5°С до +50°С и температуре окружающей среды от +1°С до +40°С.

Климатическое исполнение и категория размещения реле давления, предназначенных для стран с умеренным и холодным климатом – УХЛ4, для стран с тропическим климатом – О4.1. Нерегулируемые реле давления МРД выпускаются для работы на номинальное давление: 0,06 МПа; 0,63МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 3,2 МПа. Пример условного обозначения реле давления малогабаритного, нерегулируемого, на номинальное давление 2,5 МПа, предназначенного для стран с умеренным климатом:

Структура обозначений

Пример условного обозначения реле давления малогабаритного, нерегулируемого, на номинальное давление 2.5 МПа, предназначенного для стран с умеренным климатом: Реле давления МРД-25 УХЛ4; То же регулируемого, с диапазоном давлений 0,63 – 6.3 МПа, для стран с тропическим климатом: Реле давления МРДР-63 О4.1

Характеристики

  • МРД-0,6 имеет показатель номинального значения давления 0,06 мегапаскаль.
  • МРД-6,3 имеет показатель номинального значения давления 0,63 мегапаскаль.
  • МРД-10 имеет показатель номинального значения давления 1 мегапаскаль.
  • МРД-16 имеет показатель номинального значения давления 1,6 мегапаскаль.
  • МРД-25 имеет показатель номинального значения давления 2,5 мегапаскаль.
  • МРД-32 имеет показатель номинального значения давления 3,2 мегапаскаль.
  • Процент погрешности при срабатывании может составить 10%.
  • Напряжение во время питания равно 24 Вольта.
  • Показатель тока, который проходит через контакты, равен 0,5 Ампера.
  • Может включиться всего лишь два раза за минуту.
  • Вес изделия 150 грамм.
  • Габариты: 53 мм длина; диаметр 30 мм.

Модификации

Реле выпускаются в шести модификациями. Каждая из них имеет индивидуальную маркировку, которая соответствует номинальному давлению. Варианты давления: 0,06 мегапаскаль; 0,63 мегапаскаль; 1,0 мегапаскаль; 1,6 мегапаскаль; 3,2 мегапаскаль.
