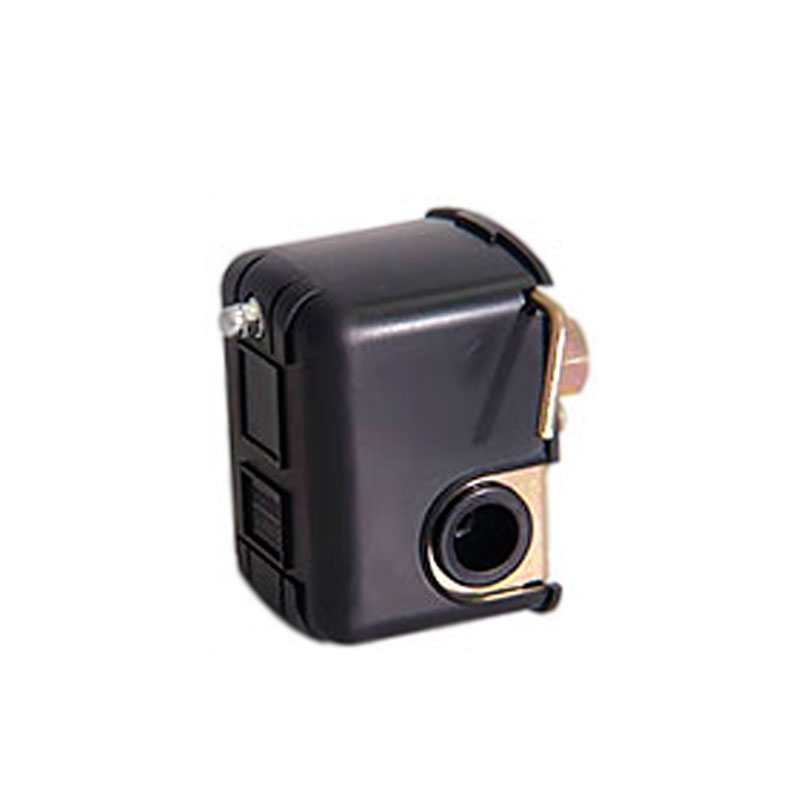

Реле давления FSG-2

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле давления FSG-2 предназначено для автоматизации работы электронасоса, включая его при понижении давления (открытие кранов) в системе водоснабжения ниже установленного предела, и отключая электронасоса при достижении верхнего установленного предела (закрытие кранов).

Устройство и принцип действия

Реле приводится в действие при помощи рычага, который расположен на правой стороне прибора. Рычаг имеет три положения указанные на корпусе прибора. Положение “AUTO” является нормальным положением для работы насоса, при наличии давления выше 0,4 бар. Положение “OFF” и “AUTO” являются фиксированными, а “START”не фиксированным , поэтому для запуска насоса необходимо:

  • перемещая рычаг в положение “START”, мы принудительно замыкаем контакты реле и электронасос начинает работать. Удерживайте рычаг до тех пор , пока насос накачает давление 0,4 бар и более. Достигнув давления 0,4 бара, отпустите рычаг. Он должен занять положение “AUTO”.
  • в положении AUTO реле переходит в режим автоматического замыкания и размыкания контактов, в соответствии с установленными значениями максимального (отключение) минимального(включение) уровня давления.

Внимание! При использовании реле FSG-2 необходима установка обратного клапана при выходе из насоса. Реле давления в системах водоснабжения должны использоваться только совместно с гидроаккумулятором.

Технические характеристики
Параметры Значение
Минимальное давления регулирования 1,1 бар
Максимальное давления регулирования 5,0 бар
Установленное заводом-изготовителем давление 1,4-2,8 бар
Регулируемая разница включения и выключения (дельта) не менее 1 бар
Напряжение 220 В
Переменный ток 10 А
Водяной столб между реле и самой высокой точкой отбора не должен превышать 3 м
