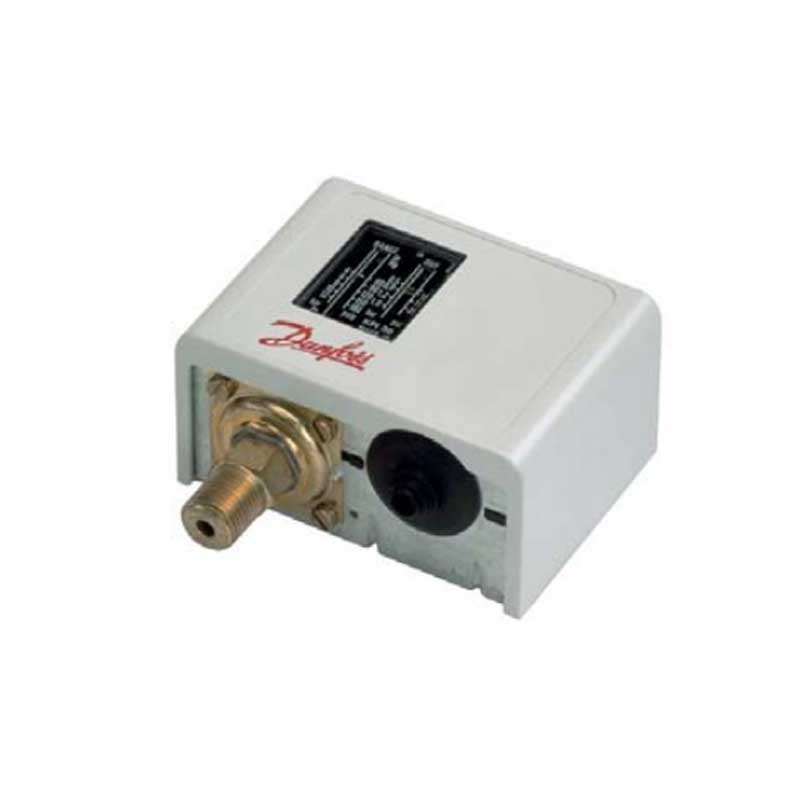

Реле давления воды KPI35
Описание
Реле давления KPI35 предназначены для регулирования, текущего контроля и аварийной сигнализации в промышленности. Устанавливаются в системах с жидкими и газообразными средами.
Реле давления снабжены однополюсными выключателями, которые замыкают или размыкают электрическую цепь при изменении давления в системе по сравнению с заданным.
Принцип работы
При давлении выше значения уставки у реле замкнуты клеммы 1 и 4. Когда системе происходит падение давления (утечки), клеммы находятся в том же положении, однако как только давление снижается до величины равной значению уставки минус дифференциал, происходит размыкание контактов 1 – 4 и замыкание контактов 1 – 2 После роста давления выше значения уставки происходит обратное переключение.
Характеристики
|
Температура окружающей среды, С |
40 °C … +65 °C (на короткий период до +80 °C) |
|
Температура среды °C |
-40°C … +100°C |
|
Среда |
воздух, масло, пресная вода |
|
Материалы контактирующие со средой - сильфон |
жесть покрытая бронзой |
|
Материалы контактирующие со средой - коннектор |
латунь |
|
Присоединение |
Резьбовое G 1/4 |
|
Класс защиты корпуса |
IP 33 при монтаже на плоскую поверхность и закрытых неиспользуемых отверстий |
|
IP 44 при соблюдении условий для IP 33 и наличии верхней крышки |
|
|
Виброустойчивость |
При установке на стенном кронштейне допускается вибрация в диапазоне 0 - 1000 Гц, 4 g (1 g = 9.81 m/s2) |
|
Монтаж на угловой скобке не рекомендуется в местах, где возможна вибрация |

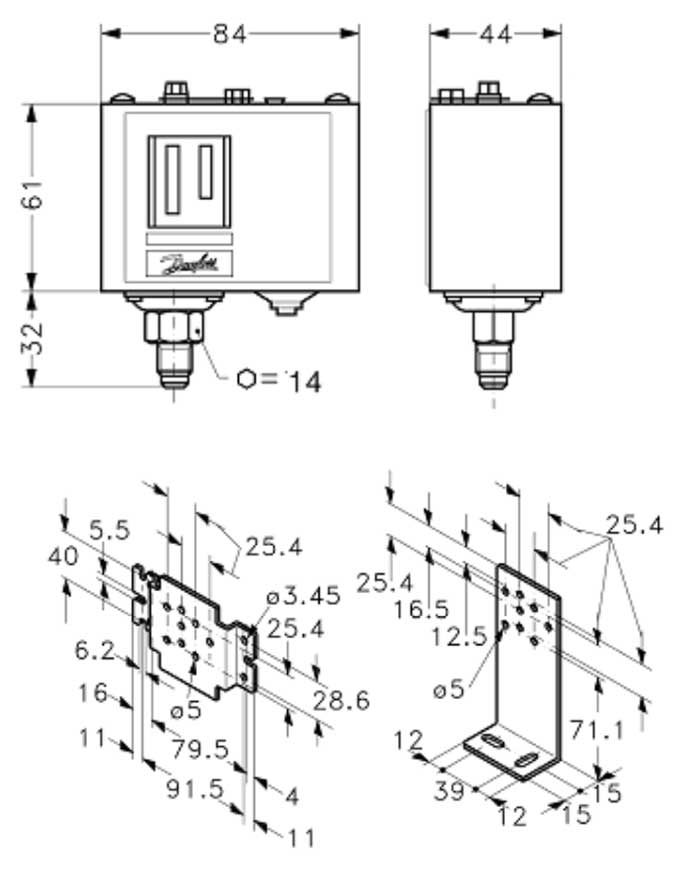

Размеры KPI35
|
Допустимая электрическая нагрузка на контактную систему из AgCdO |
AC-1 омич. нагрузка |
16А, 400В |
|
AC–3 инд. нагрузка |
6А,400В |
|
|
AC–15 инд. нагрузка |
4А,400В |
|
|
Постоянный ток |
||
|
DC – 13 нагрузка |
12Вт,220В |
|
|
Подключение кабеля |
Уплотняемый ввод для кабелей диаметром 6 - 14 мм |
|
Модификации
|
Тип |
Диапазон настройки, бар |
Дифференциал, бар |
Допустимое рабочее давление, бар |
Макс. тестовое давление, бар |
|
КР35 |
-0.2 – 7.5 |
0.7 – 4 |
17 |
22 |
|
КР36 |
2 – 14 |
0.7 – 4 |
17 |
22 |
|
КР36 |
4 – 12 |
0.5 – 1.6 |
17 |
22 |
|
КРI35 |
-0.2 – 8 |
0.4 – 1.5 |
18 |
18 |
|
КРI35 |
-0.2 – 8 |
0.5 – 2 |
18 |
18 |
|
КРI36 |
4 – 12 |
0.5 – 1.6 |
18 |
18 |
|
КРI36 |
4 – 12 |
0.5 – 1.6 |
18 |
18 |
|
КРI38 |
8 - 28 |
1.8 - 6 |
30 |
30 |
