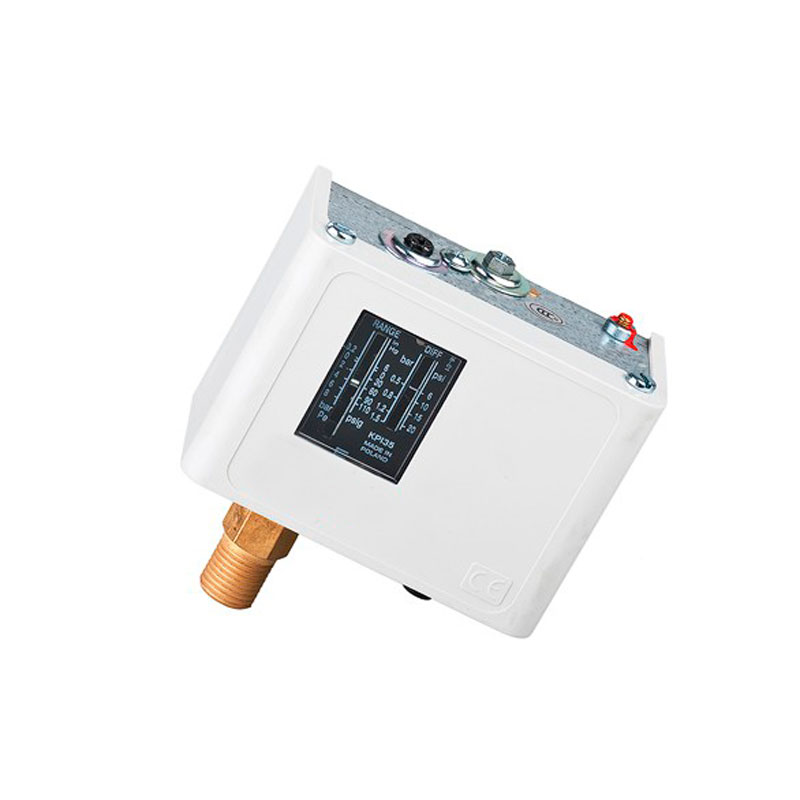

Реле давления KP
Описание
Реле давления KP предназначено для регулирования текущего контроля и аварийной сигнализации в промышленности.
Особенности
- повышается герметичность системы за счет исключения, дополнительных резьбовых соединений,
- высокая нагрузочная способность контактов,
- сверхкороткое время переключения контактов,
- настраиваемое значение дифференциала,
- шкала для настройки и дифференциала,
- класс защиты IP44 при монтаже с защитной накладкой и задним щитком.
| Параметры | Значение |
| Диапазоны давления | от -0.2 до 28 бар |
| Температура окружающей среды | -40 ºС…+65 ºС (на короткий период до +80 ºС) |
| Температура рабочей среды | -40 ºС…+100 ºС |
| Среда | газообразные среды и воздух |
| Материал контактирующий со средой (сильфон) | жесть, покрытая бронзой |
| Материал контактирующий со средой (коннектор) | сталь |
| Класс защиты корпуса (при монтаже на плоскую поверхность и закрытых неиспользуемых отверстий) | IP 33 |
| Класс защиты корпуса (при соблюдении для IP 33 и наличия верхней крышки) | IP 44 |
| Виброустойчивость (при установке на стенном кронштейне) | допускается вибрация в диапазоне 0-1000Гц, 4 g (1 g =9,81м/с²) |
| Виброустойчивость (монтаж на угловой скобке) | не рекомендуется в местах где возможна вибрация |
| Присоединение | резьбовое G ¼ |
| Допустимое рабочее давление, бар | 18 |
| Макс. тестовое давление, бар | 18 |
| Электрическое присоединение | вход для кабеля диаметром 6-14 мм |
| Контактная система | однополюсный перекидной контакт |
Схемы

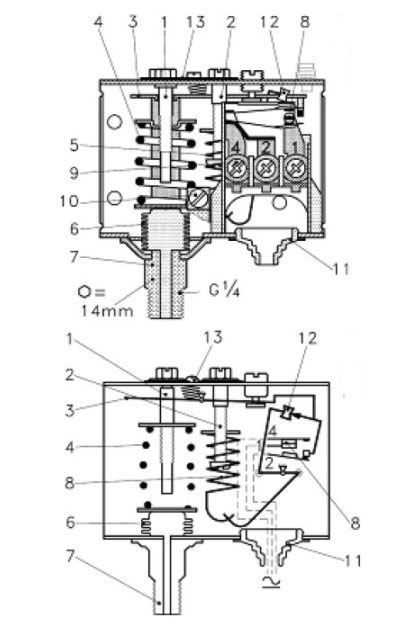

Рис.1 Схема конструкции KP
- Настроечный шпиндель шкалы «range»
- Настроечный шпиндель шкалы «diff»
- Основной рычаг
- Пружина шкалы «range»
- Пружина шкалы «diff»
- Сильфон
- Присоединительный штуцер
- Клеммная панель
- Клемма
- Заземление
- Кабельный вход
- Тумблер
- Блокировочная пластина

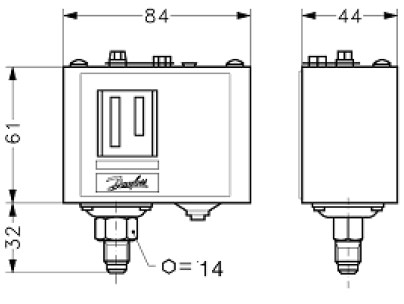

Рис.2 Схема габаритных размеров реле давления KP
