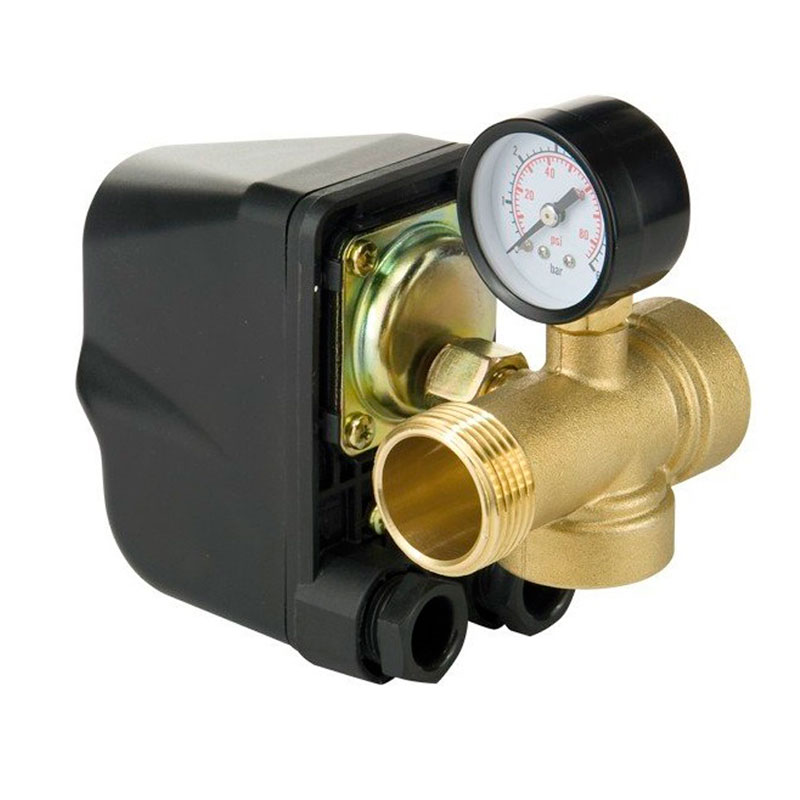

Реле давления РДМ-5
Описание
Реле давления РДМ-5 предназначено для использования в автоматических системах водоснабжения.
Устройство и принцип действия
РДМ-5 представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее по давлению воды. Реле вместе с манометром составляют «мозг» этой системы. Манометр регистрирует давление в точке его установки, а реле включает и выключает электродвигатель насоса.
Конструкция реле давления позволяет регулировать нижние и верхние пороги срабатывания с помощью регулировочных винтов.
| Параметры | Значение |
| Напряжение питания | 220-230 В 50 Гц |
| Максимальная номинальная мощность электронасоса | НР 2 |
| Температура рабочей среды | 0+ 40°С |
| Рабочий диапазон давления | 1,0-4,6 атм |
Предел давления:
|
1,4 атм 2,8 атм |
| Минимальный перепад давления | 1,0 атм |
| Присоединительные размеры | 1/4" (внутр.) |
| Степнеь защиты | 1Р 44 |
