Описание

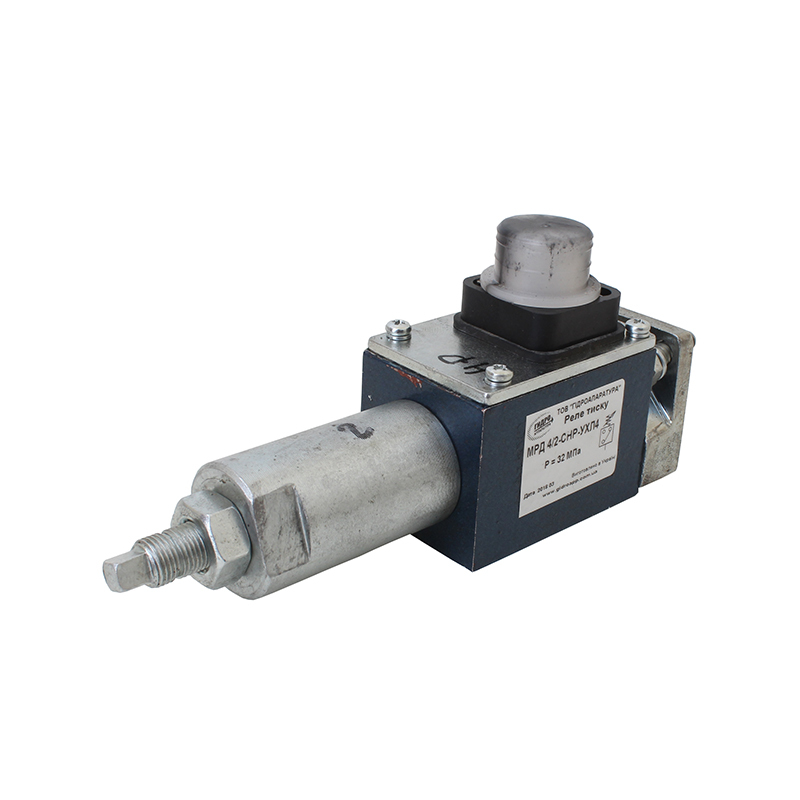

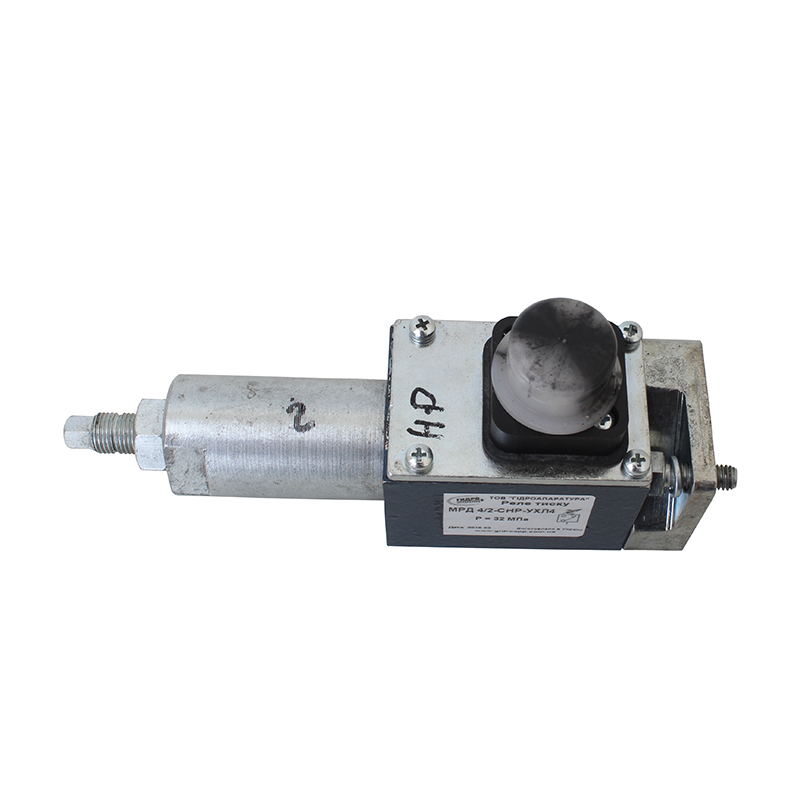

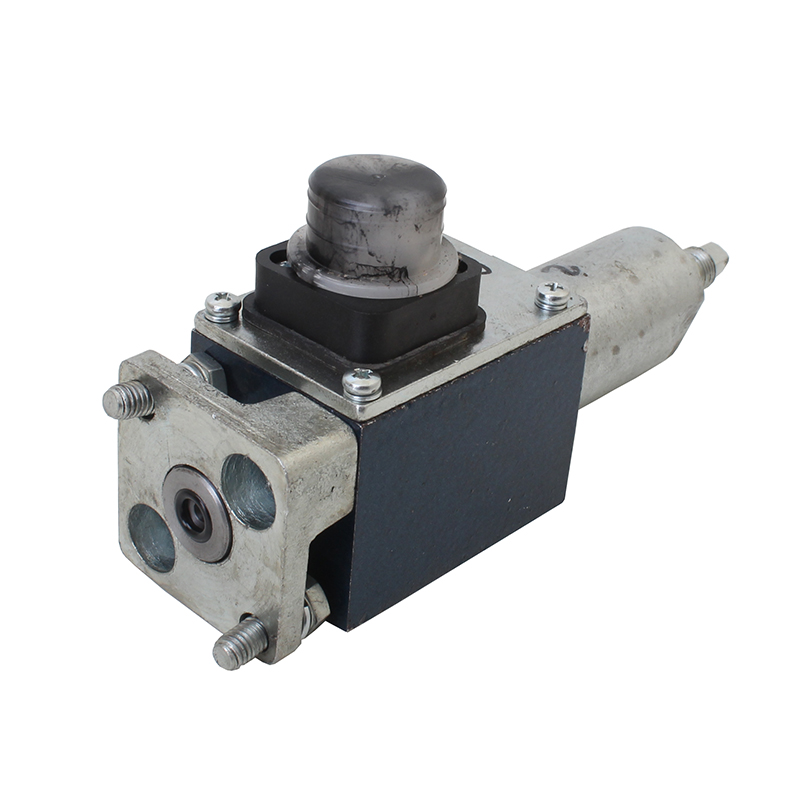

Малогабаритное реле давления МРД-4, работающее без утечек в системах с давлением 1÷32 МПа. Конструкция изделия предусматривает использование стыкового способа монтажа
Назначение
МРД4 используется при комплектации гидравлических систем, работающих в составе станков, прессов в любой из отраслей промышленности.
Устройство и работа
Работа реле МРД-4 основана на постоянном контроле уровня давления масла в гидравлической системе. При выходе указанного параметра за пределы установленные пользователем в систему управления и автоматизации подаётся электрический сигнал.
Характеристики
| Наименование | Значения |
| Диапазон контролируемого давления, МПа: |
1…32 |
| Дифференциал срабатывания к номинальному давлению, %: |
10 |
| Величина утечек, см3/мин |
0 |
| Род тока |
постоянный, переменный |
| Напряжение, В, не более:
- постоянный ток - переменный ток |
36 250 |
| Мощность, Вт, не более (коммутируемая мощность):
- постоянный ток - переменный ток |
70 300 |
| Число коммутационных циклов:
- постоянный ток - переменный ток |
104…2,5´105 0,5´104…105 |
