Реле давления F4V1/M3 (10-100 bar)

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле давления F4V1/M3 (10-100 bar) представляет собой прибор, который управляет работой гидростанции. Реле измеряет давление в системе, и на основании полученных данных включает или выключает ее. На основе гидравлических реле давления построены многие простейшие и высокоуровневые системы управления гидравликой.

Настройка на требуемое давление осуществляется с помощью регулировочного винта.

Характеристики

Максимальное давление в гидросистеме 300 бар
Диапазон регулировки 10...100 бар
Контролируемая среда масло
Рабочая температура -25...+85°C
Присоединительный порт резьба наружная BSP G1/4
Масса 0,05 кг

Схемы

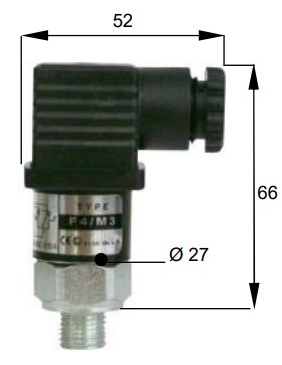

Габаритные и присоединительные размеры реле F4V1/M3 (10-100 bar)

Габаритные и присоединительные размеры реле F4V1/M3

Схема подключения реле давления F4V1/M3

Схема подключения реле давления

Реле имеет две пары контактов:

  • подключение контактов 1 и 3 (нормально открытый) - при достижении заданного давления контакты замыкаются;
  • подключение контактов 1 и 2 (нормально закрытый) - при достижении заданного давления контакты размыкаются.
