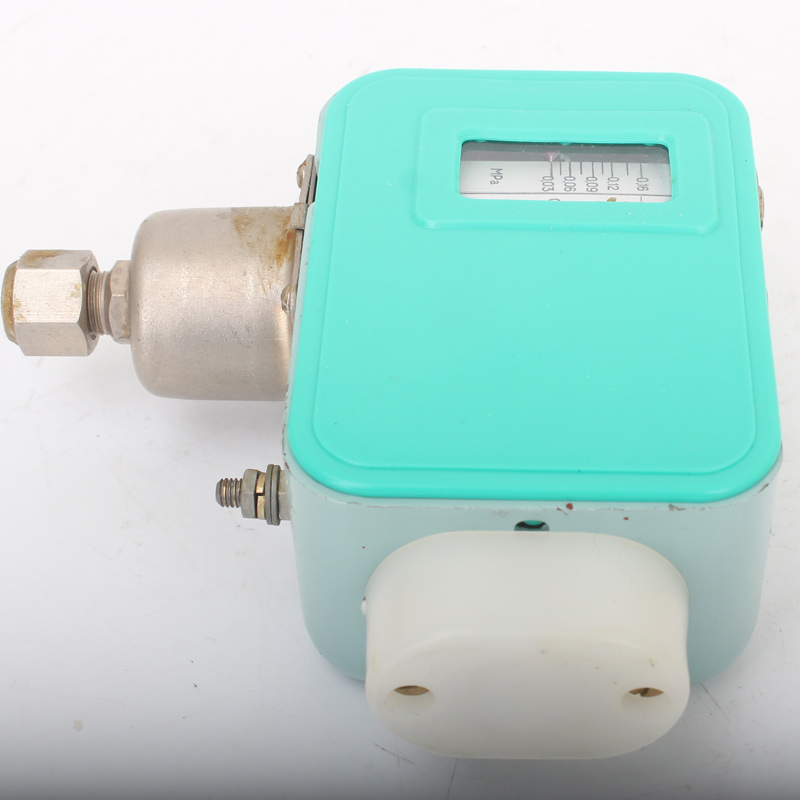

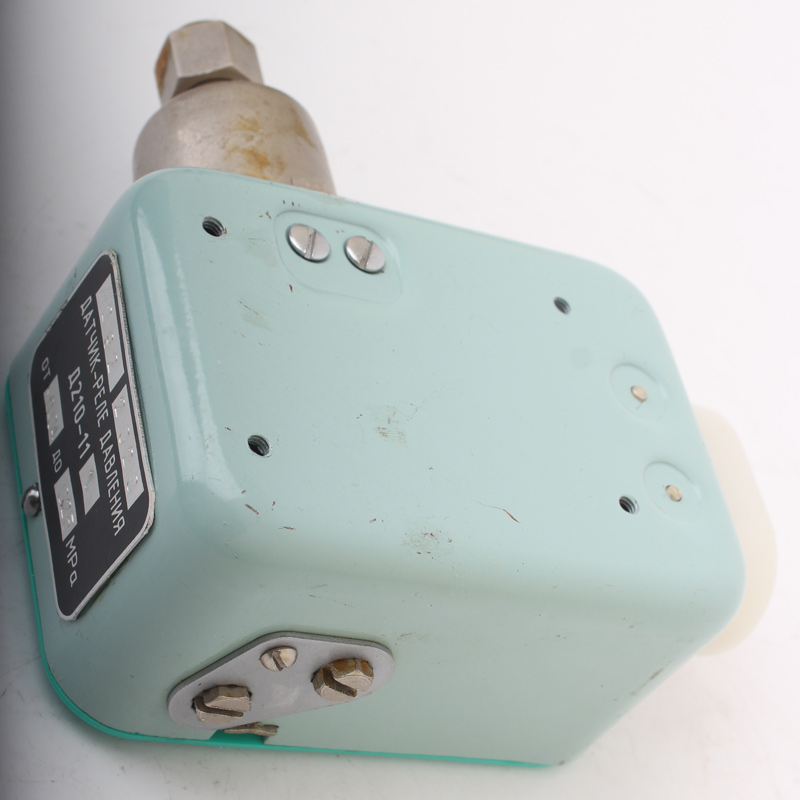

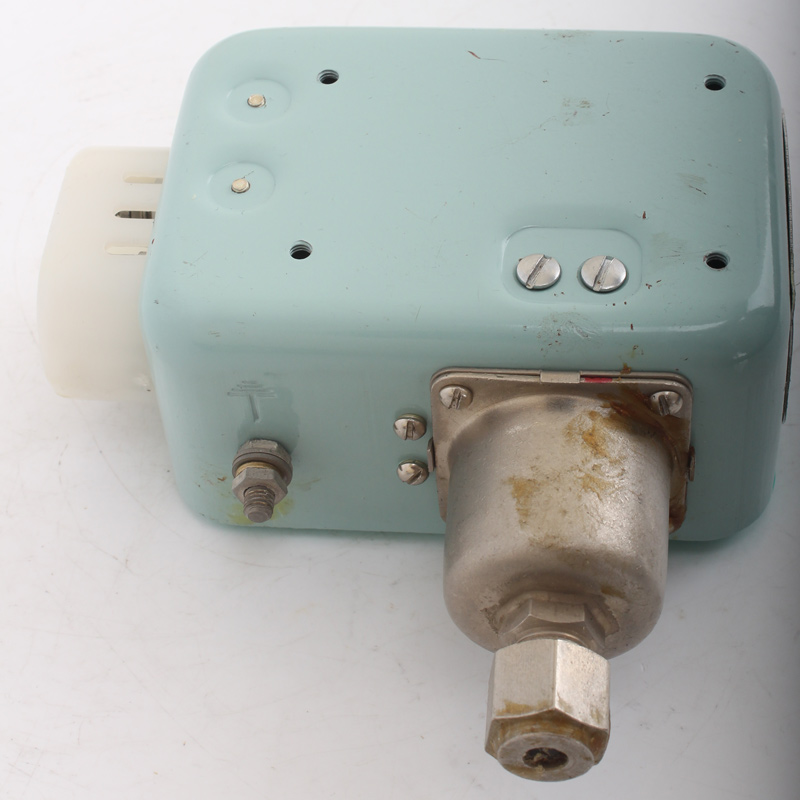

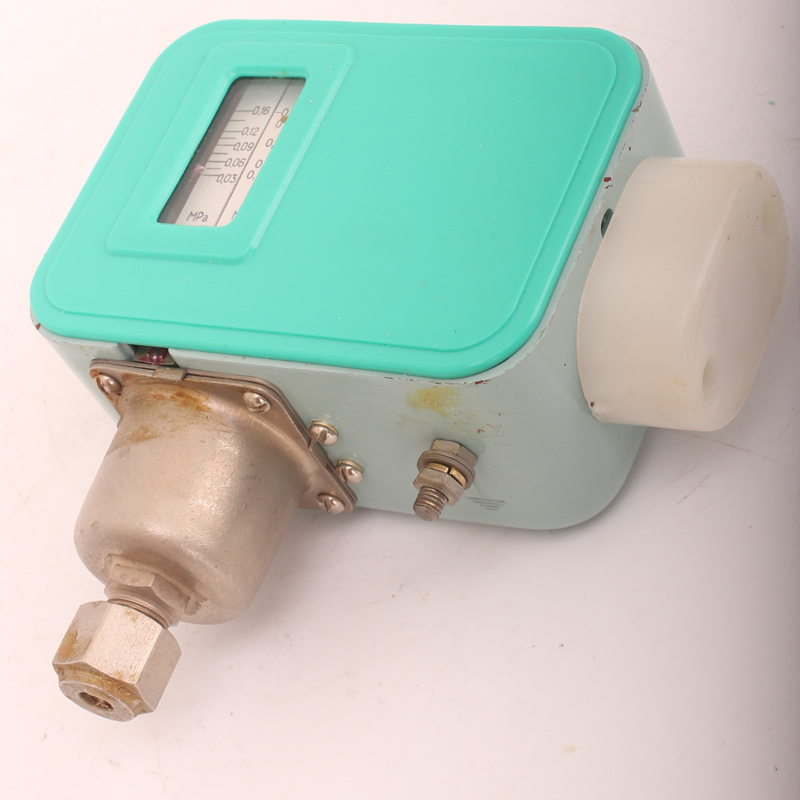

Датчик-реле давления Д210-11
Описание
Датчик-реле давления Д210-11 используется в автоматических и автоматизированных системах контроля управления и регулирования давлений жидкостей, паров и газов. Применяется в холодильниках и других установках.
Условия эксплуатации
Реле Д210-11 сохраняет работоспособность в следующих условиях эксплуатации:
- температура окружающей среды от минус 40 до плюс 50°С;
- относительная влажность воздуха до 95% при температуре 35°С;
- вибрация NX ГОСТ 12997 – 76 с частотой от 5 до 80ГЦ и амплитудой смещения до частоты перехода 0,15мм, амплитудой ускорения для частоты выше частоты перехода 19,6 м/с2
Характеристики
| Параметры | Значение |
| Рабочее положение | вертикальное, датчиком вниз |
| Гарантия | 8 лет |
| Масса | 0,8 кг |
| Пределы уставок срабатывания, МПа, (кгс/см2) | Пределы уставок зоны нечувствительности, МПа, (кгс/см2) | Основные погрешности срабатывания и зоны нечувствительности, МПа, (кгс/см2), не более | Разброс срабатываний, МПа, (кгс/см2), не более | Давление перегрузки, МПа, (кгс/см2) | ||
| Нижний предел | Верхний предел | Нижний предел | Верхний предел | |||
| -0,04 (-0,4) | 0,25 (2,5) | 0,04 (0,4) | 0,16 (1,6) | ±0,01(±0,1) | 0,005 (0,05) | 1,6 (16) |
| 0,2 (2,0) | 0,8 (8,0) | 0,08 (0,8) | 0,27 (2,7) | ±0,032(±0,32) | 0,016 (0,16) | |
| 0,2 (2,0) | 1,2 (12,0) | 0,15 (1,5) | 0,45 (4,5) | ±0,048(±0,48) | 0,024 (0,24) | 2,5(25) |
| 0,5 (5,0) | 2 (20,0) | 0,2 (2,0) | 0,7 (7,0) | ±0,08(±0,8) | 0,04 (0,4) | |
Схемы

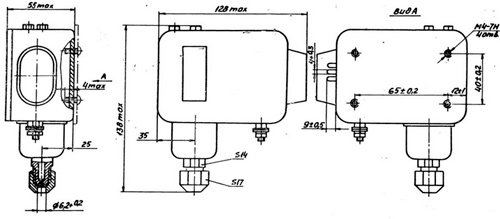

Рис.1. Схема габаритных размеров датчика-реле давления Д210-11
Модификации
Датчик-реле Д210-11 изготавливается в таких типоисполнениях:
- модификация I - с зоной возврата (зоной нечувствительности), направленной в сторону понижения (относительно уставки срабатывания) давления контролируемой среды,
- модификация II - с зоной возврата (зоной нечувствительности), направленной в сторону повышения (относительно уставки срабатывания) давления контролируемой среды.
