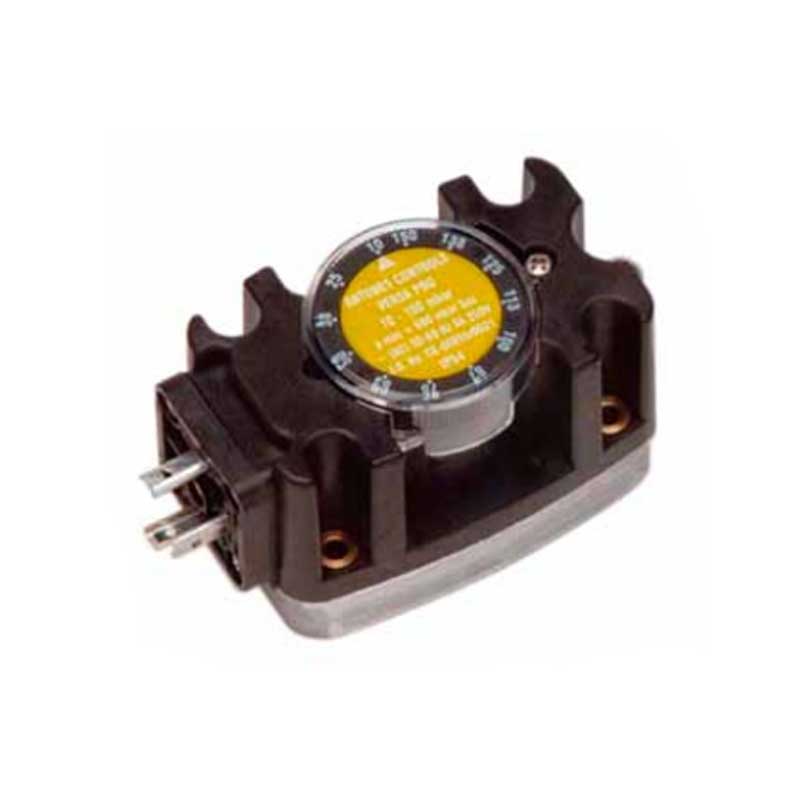

Датчик-реле давления газа PS-050

No votes yet
Категория:

Датчик-реле давления газа PS-050 служит для управления электрическими цепями, когда давление падает ниже или поднимается выше заданного уровня.

Преимущества и особенности

  • Настраиваемое давление легко прочитать и отрегулировать.
  • Все модели работают с автоматическим перезапуском.
  • Надежные переключатели находятся в корпусе, изготовленного из прочного электрозащищенного пластика и закреплены на основании из литого алюминия.
  • Компактность
  • Точность
  • Регулируемые уставки
  • Мембрана управлением концевого выключателя безопасности
  • Отсутствие предохранительного клапана
  • Ручка регулировки находится под защитной прозрачной крышкой
  • Применим на газовой рампе с любыми многофункциональными устройствами
  • Штуцер для замера давления (Ø 9 мм) встроен в корпус

Установка и регулировка

Установка должна выполняться квалифицированным персоналом. Перед установкой реле давления, убедитесь, что трубы должна быть чистой освобождается от всех примесей и которые не подверженных вибрации.

Винт давление непосредственно на несущей трубе с внешней резьбой R ¼.

Герметик следует наносить только на внешней резьбе трубы. Используйте герметики, подходящие для газа. После установки необходимо произвести тест системы на герметичность Во время установки, не используют давление в качестве рычага, но и использовать специального инструмента. Момент затяжки не должно быть превышать 7 Нм.

Открутите крепежный винт с помощью крестовой отвертки, удалите прозрачную крышку. Поверните крышку против часовой стрелки и поднимите. Установите настройку реле давления на необходимую величину, отсчитывая размерность по шкале. Реле давления срабатывает на снижение и увеличение давления по установленному положению.

Установите на место прозрачную крышку, затяните крепежный винт.

Корпус

литой алюминий

Электрические контакты

6A при 250 В

Степень защиты

IP54

 Тип диафрагмы

 NBR

Электрическое соединение

3-контактный разъем типа DIN 43650 (СЭ11) [без земли]

 Температура окружающей среды

 -15 ÷ +60 ° C

Подсоединение резьбовое

R ¼

 Макс. рабочее давление

690 мбар

Максимальное давление

1 бар



Код

Диапазон настройки

Дифференциал

Применение

PS-010

2 - 10 мбар

≤ 1

газ-вода

PS-050

5 - 50 мбар

≤ 2.5

PS-150

50 - 150 мбар

≤ 5

PS-500

100 - 500 мбар

≤ 15
