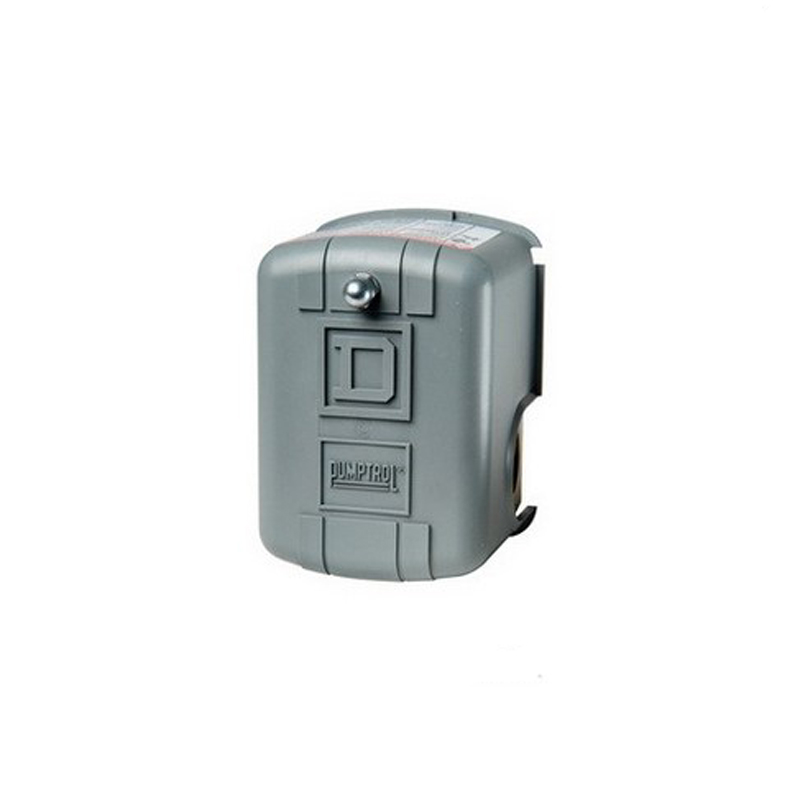

Реле давления Square D FSG2

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле давления Square D FSG2 помогают автоматизировать различные гидравлические системы с насосами, воздуходувками и компрессорами, путем пуска и остановки этих гидравлических машин, в зависимости от заданного параметра давления.

Преимущества

  • Датчик давления может монтироваться в любом удобном положении;
  • Точную настройку можно задать по манометру;

Принцип действия

Настройка реле Square D FSG2:

  • отключить электропитание насоса
  • снять крышку реле и выставить необходимые пределы включения и выключения насоса, согласно следующим пунктам:
    • большая пружина (включение), регулирует нижний уровень давления, для увеличения уровня давления, при котором будет включаться насос, повернуть контрольную гайку на нужное число оборотов. Один полный оборот гайки (360 гр.) соответствует изменению давления на 1 атмосферу -для уменьшения уровня давления - повернуть контрольную гайку против часовой стрелки на нужное количество оборотов.
    • малая пружина (выключения), регулирует верхний уровень давления, для увеличения уровня давления, при котором будет включаться насос, повернуть контрольную гайку на нужное число оборотов. Один полный оборот гайки (360 гр. ) соответствует изменению давления приблизительно на 0,2 атмосферы для уменьшения давления - повернуть контрольную гайку против часовой стрелки на нужное число оборотов.

Характеристики

Параметры Значения
Тип Реле давления
Сила тока 16 А
Максимальное давление 6 бар
Соединение 1/4 дюйма
Защита сухого хода нет
Класс защиты IP54
Электропитание 220 B
Частота 50 Hz
Гарантия 3 мес
Масса 0,5 кг
