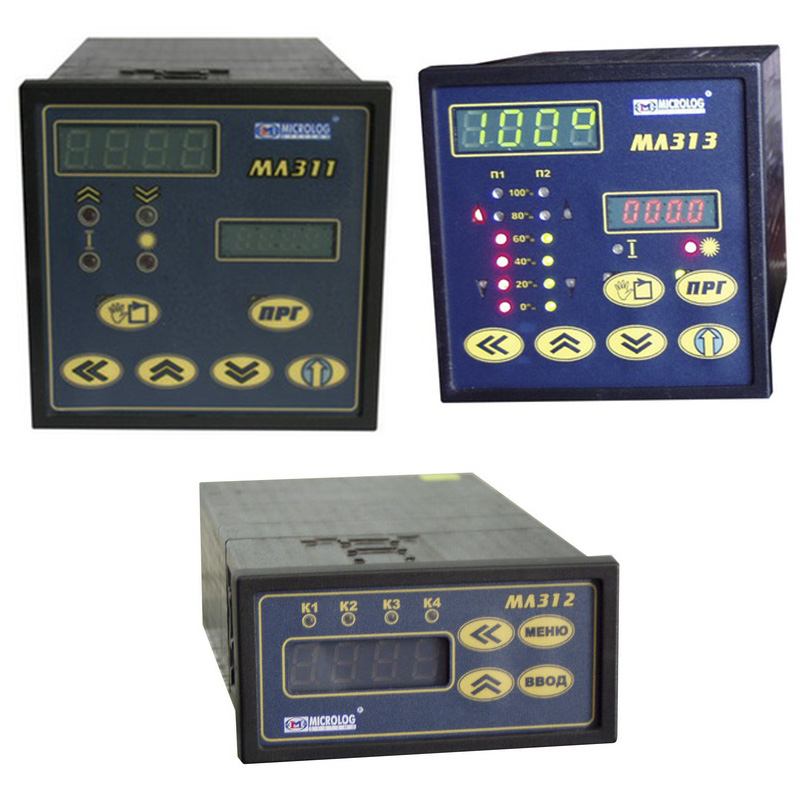

Регуляторы микропроцессорные МЛ 310, МЛ 311, МЛ 312, МЛ 313, МЛ 314

Голосов: 1
Документация:
Паспорт(274.68 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Регуляторы микропроцессорные МЛ 310, МЛ 311, МЛ 312, МЛ 313, МЛ 314 предназначены для контроля и регулирования различных технологических параметров в химической, стекольной, фарфоровой и пищевой промышленности, в промышленности переработки полимерных материалов. Могут применяться для контроля и регулирования температуры / давления в системах горячего тепло – водоснабжения в коммунальном хозяйстве.

Особенности модификаций

Измерители / регуляторы МЛ 310 / 311 являются наиболее универсальными, с широким набором функциональных возможностей. Самыми распространенными из них являются следующие:

  • МЛ 310 / 311 ИРТ - измерители / регуляторы температуры одно- и многоканальные;
  • МЛ 310 / 311 ИРД – измерители / регуляторы давления одно- и многоканальные;
  • МЛ 310 / 311 ИРУ – измерители / регуляторы уровня;
  • МЛ 310 / 311 ИРЧ – измерители / регуляторы частоты вращения;
  • МЛ 310 / 311 ИРГ – измерители / регуляторы расхода газа;
  • МЛ 310 / 311 ИРВ – измерители / регуляторы расхода воздуха;
  • МЛ 310 / 311 ИРС – измерители / регуляторы соотношения;
  • МЛ 310 / 311 ИРМ– измерители / регуляторы многопараметрические.

Изделия этой серии рассчитаны на работу с любыми известными измерительными преобразователями: температуры, давления, расхода, уровня и управлять различными исполнительными органами: тиристорными устройствами управления электрическими нагревательными установками, газовыми горелками (посредством блока управления и контроля МЛ 680), регулируемыми клапанами и заслонками. Отличие МЛ 310 и регуляторов МЛ 311 заключается в том, что последнее является новой разработкой, в которой заложены все возможные функции по контролю и регулированию технологических параметров. Каждый из регуляторов имеет ряд исполнений, что позволяет удовлетворить практически любые запросы потребителей.

Регуляторы МЛ 312 предназначены, в основном, только для регулирования температуры конкретных объектов / процессов и не обладают универсальностью, присущей предыдущей серии. Параметры этих регуляторов определяются конкретным заказом.

Регуляторы МЛ 313 – последняя разработка предприятия – являются самыми совершенными устройствами данного класса. Основным назначением этих регуляторов является управление тепловыми процессами, где необходимо точное регулирование температуры с учетом поддержания заданного соотношения газ / воздух, что особенно важно в стекольной, фарфоровой, металлургической промышленности, а также в промышленности по производству строительных материалов. Их использование позволяет существенно снизить расход природного газа, контролировать содержание кислорода в отходящих газах.

Регуляторы МЛ 314 являются несколько упрощенной версией регуляторов МЛ310 / 311; разработаны с целью минимизации стоимости без ухудшения рабочих характеристик. Многопараметрические регуляторы серии МЛ 320 РМ позволяют одновременно регулировать ряд взаимосвязанных параметров технологического процесса, например, температуры и давления в функции времени в автоклавах различного назначения. Все регуляторы имеют интерфейс RS 485 (протокол modBUS или любой другой по выбору заказчика) для включения их в различные системы АСУ ТП.

Характеристики

Технические характеристики (для регуляторов температуры)
Диапазон регулирования температуры, °С 0...1800
Дискретность задания температуры, °С 0,1 / 1,0
Диапазон компенсируемых температур холодных концов термопары, °С 5...40
Диапазон задания параметров настройки:
- коэффициент усиления (К), %/°С 1...999
- постоянная дифференцирования (Тd), с 1...999
- постоянная интегрирования (Тi), с 1...999
- период квантования (То), с 1...999
Дискретность задания параметров настройки 0,1
Время хранения информации в энергонезависимой памяти, лет, не менее 10,0
Дискретный выходной сигнал управления обогревом /охлаждением ШИМ:
- высокий уровень, В 24 +/- 10 %(~ 220 +/- 20%)
- ток управления, А, не более 2,0
Аналоговый выходной сигнал управления обогревом /охлаждением:
- ток управления, мА 0... 5 (4…20)
Тип обратной связи ПД / ПИД
Габаритные размеры, мм (для МЛ 310 / 311 / 313 / 314) 96х96х180
Габаритные размеры, мм (для МЛ 312) 48х96х180
Масса, кг, не более 1,0

Питание измерителей / регуляторов осуществляется выпрямленным напряжением с номинальным значением 24 В или от сети переменного тока напряжением 220 В. Мощность, потребляемая регулятором, составляет не более 5 Вт.
