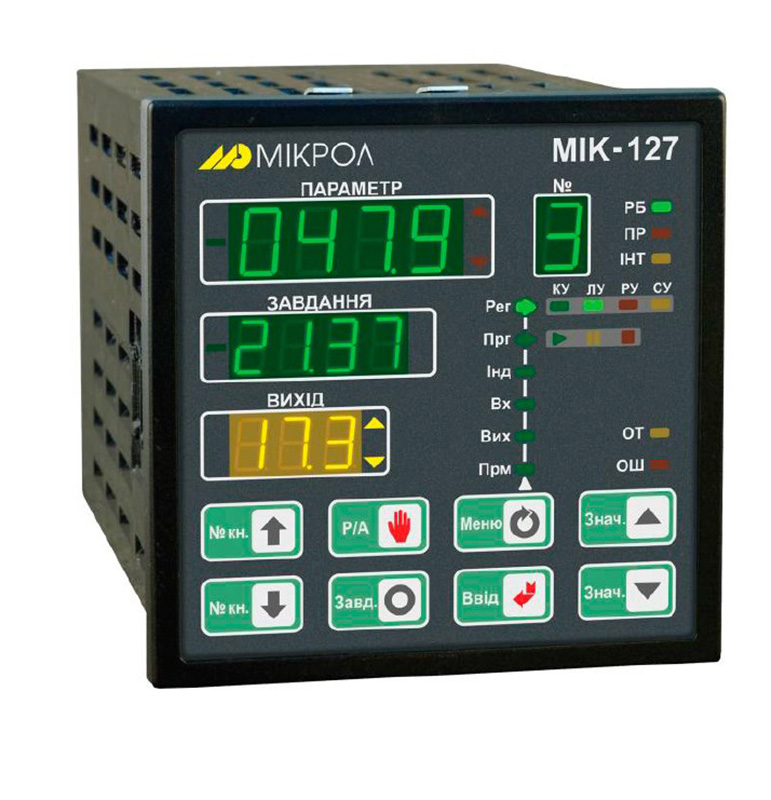

Программируемый регулятор МИК-127

Голосов: 1
35348 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Регулятор МИК-127 – это универсальный программируемый одно-, двух-, трех- или четырехканальный регулятор, предназначенный для применения в электротехнической, энергетической, химической, металлургической, пищевой, цементной, стекольной и других отраслях промышленности.  Регулятор МИК-127 позволяет вести локальное, каскадное, программное, супервизорное, многосвязное регулирование.

Функциональные возможности

МИК-127 – это регулятор, который позволяет пользователю использовать всю мощь программируемого контроллера при минимальном количестве входных и выходных сигналов и минимальной стоимости.

  • Встроенные средства самодиагностики: сигнализация и идентификация неисправностей, о выходе сигналов за допустимые границы, о сбоях в ОЗУ, нарушении обмена по сети и т.п.
  • Программирование регулятора выполняется с помощью клавиш передней панели или по интерфейсу с помощью специального программного обеспечения - визуального редактора FBD-программ АЛЬФА. В качестве языка программирования в системе реализован язык функциональных блоковых диаграмм Function Block Diagram (FBD), предоставляющий пользователю механизм объектного визуального программирования.

Математическая обработка информации

Регулятор МИК-127 содержит библиотеку функциональных блоков, достаточную для того, чтобы решать сравнительно сложные задачи автоматического регулирования и логико-программного управления. Библиотека функциональных блоков условно разделена на разделы:

  • Функциональные блоки ввода-вывода: интерфейсный ввод-вывод, аналоговый ввод-вывод, дискретный ввод-вывод, импульсный ввод;
  • Математические функциональные блоки: умножение, суммирование с масштабированием, деление, корень квадратный, абсолютное значение, интегрирование, дифференцирование с задержкой;
  • Логические функциональные блоки: Логическое И, многовходовое И, Логическое ИЛИ, многовходовое ИЛИ, исключающее ИЛИ, мажорирование, триггер, регистр, выделение фронта;
  • Функциональные блоки управления программой: минимум, максимум, скользящее среднее, задержка, экстремум, ограничение, ограничение скорости, переключатель по номеру, компаратор, таймер, счетчик, мультивибратор, одновибратор, импульсатор;
  • Функциональные блоки управления технологическим процессом: фильтр, масштабирование, кусочно-линейная функция, уставка аналоговая, уставка времени, программный задатчик, таймер-сигнализатор реального времени, линейное изменение параметра, регулятор аналоговый, регулятор каскадный, регулятор импульсный, пользовательская панель;
  • Функциональные блоки дельта-регуляторов: регуляторы аналоговые и импульсные с расширенными функциями, дельта-регулятор.

Характеристики

Технические характеристики

Параметры

Значение

Аналоговые входные сигналы

Количество аналоговых входов

До 4

Типы входных аналоговых сигналов



- унифицированные

0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)

- напряжения

0-50 мВ, 0-200 мВ, 0-1 В

- от термопреобразователей сопротивления

ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23

- от термопар

ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)

Период измерения, не более

0,1 сек

Гальваническая изоляция

входы гальванически изолированы от других входов и остальных цепей

Основная приведенная погрешность преобразования

± 0,2%

Аналоговые выходные сигналы

Количество аналоговых выходов

До 2

Тип выходного аналогового сигнала

0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм)

Основная приведенная погрешность формирования выходного сигнала



- AO1

±0,2%

- AO2

±0,4%

Гальваническое разделение цепей

Аналоговые выходы гальванически изолированы друг от друга, от входных и других выходных цепей и цепей питания.
Напряжение гальванической развязки не менее 500 В.

Цифровая индикация

Точность индикации

±0,01%

Количество разрядов цифрового индикатора

4

Высота цифр светодиодных индикаторов

10 мм

Дискретные входные сигналы

Количество дискретных входов

2

Сигнал логического "0" – состояние ОТКЛЮЧЕНО
Сигнал логической "1" – состояние ВКЛЮЧЕНО

0-7В
19-32В

Входной ток (потребление по входу)

≤ 10 мА

Гальваническая развязка дискретных входов

групповая развязка

Гальваническое разделение цепей

Дискретные входы соединены в группу и изолированы от других входных и выходных цепей и цепей питания.
Напряжение гальванической развязки не менее 500 В.

Дискретные выходные сигналы

Количество дискретных выходов

4

Типы выходов:



- транзистор ОК

до 40В, 100мА

- механическое реле (переключаемый контакт)

до 220В, 8А

- выход – оптосимистор

до 300В переменного тока, до 0.7A, до 1.0А в импульсном режиме

Гальваническая развязка дискретных выходов

первый, второй и группа, состоящая из третьего и четвертого выходов, гаьванически изолированы между собой и от других цепей

Гальваническое разделение цепей

Дискретные выходы гальванически изолированы друг от друга, от входов, других выходов и остальных цепей.

Последовательный интерфейс RS-485

Тип канала

Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)

Количество приемопередатчиков

32 приемопередатчика на одном сегменте

Максимальная длина линии в пределах одного сегмента сети

1200 метров

Количество активных передатчиков

1 (только один передатчик активный)

Максимальное количество узлов в сети

250 с учетом магистральных усилителей

Вид кабеля

витая пара, экранированная витая пара

Гальваническая развязка

интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)

Протокол связи

Modbus режим RTU (Remote Terminal Unit)

Электрические данные

Напряжение питания:



• переменного тока

~220 (+22 –33)В, (50 ± 1) Гц

• постоянного тока

24 В

Потребляемая мощность от сети переменного тока, не более:

до 13 ВА

Ток потребления по питанию 24В, не более:

не более 350 мА

Корпус. Условия эксплуатации

Тип корпуса

Корпус для утопленного щитового монтажа, IP30

Размеры фронтальной рамки)

96 х 96 мм

Монтажная глубина

190 мм max

Вырез на панели

(92^+0,8) х (92^+0,8) мм

Масса блока, не более

до 1,0 кг

Температура окружающей среды

от -40°С до +70°С

Атмосферное давление

от 85 до 106,7 кПа

Вибрация с частотой / амплитудой

до 60Гц / до 0,1мм

Схемы

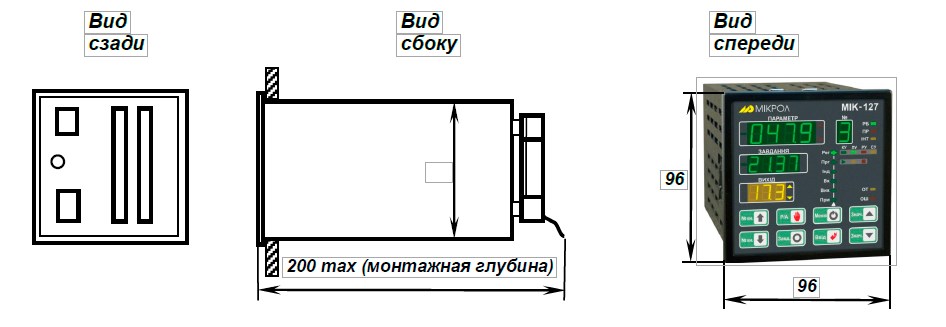

"Схема габаритных размеров Регулятора МИК-127"

Рис.1 Схема габаритных размеров Регулятора МИК-127

Комплектация

  • Регулятор микропроцессорный программируемый МИК-127
  • Руководство по эксплуатации
  • Паспорт
  • Комплект крепежных зажимных элементов ПЗ-02
  • Разъем для подключения интерфейса и источников питания 734-208
  • Разъем для подключения внешних входных и выходных цепей 734-216
  • Разъем для подключения внешних входных и выходных цепей 231-112/026-000
  • Разъем сетевой (220 В) 231-103/026-000
  • Разъем сетевой (24 В) 734-203
  • Рычаг монтажный 231-131
  • Рычаг монтажный 734-230
