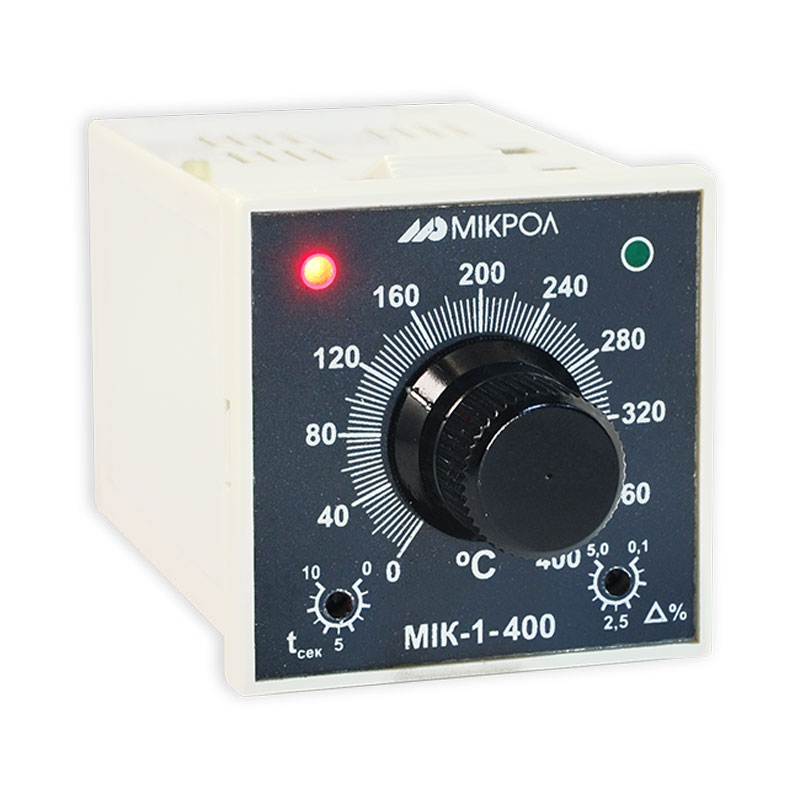

Регулятор МИК-1-400 является двухпозиционным температурным регулятором, который поддерживает 2-позиционное регулирование температуры по заданной установке с последующей передачей импульса на контактную группу реле или оптосемистора. Регулятор рассчитан для выполнения контроля в диапазоне температур от 00С и до 4000С. Устройство рассчитано на использование в системах регулировки технологическими процессами разных промышленных отраслей.

Особенности конструкции МИК-1-400

Термический регулятор МИК-1-400 выполнен в виде литого корпуса из высокопрочного пластика, на передней панели которого расположены регуляторы и световая индикация. Внутри устройства располагаются платы печатного типа, на которых расположены рабочие электронные узлы устройства. Для выбора входного сигнала применяется специальная перемычка, которая также размещена внутри регулятора.

Для энергопитания регулятора температуры используется переменный ток с напряжением 220В. Через выпрямитель питающий ток подается на преобразователь, который формирует ток с нужными для питания регулятора параметрами, а также обеспечивает гальваническую развязку цепи питания.

Преимущества

  • Возможность вывода сигнала на контакты реле или оптосемистора;
  • Наличие гальванической развязки между входами, выходами и цепями питания;
  • Минимальное время настройки и внедрения в систему контроля технологических процессов предприятий;
  • Возможность работы с термопарами тхк(l) и тха(k).

Аналоговые входы:

Одна штука

Дискретные выходы:

Одна штука

Интервал изменений параметра "Гистерезис":

минимум 0,1%, максимум 5%

Размер погрешность при настройке "Гистерезис":

Менее 0,5%

Погрешность шкалы по лимбу лицевой панели:

±4%

Вид выходного механизма:

- реле
- оптосимистор

Питающее напряжение:

от 150В до 250В

Величина потребляемой мощности:

7,95 ВольтАмпер

Габаритные размеры корпуса / степень защиты:

4,8х4,8х11,0 см, IP30

Масса блока:

Без упаковки 150 грамм

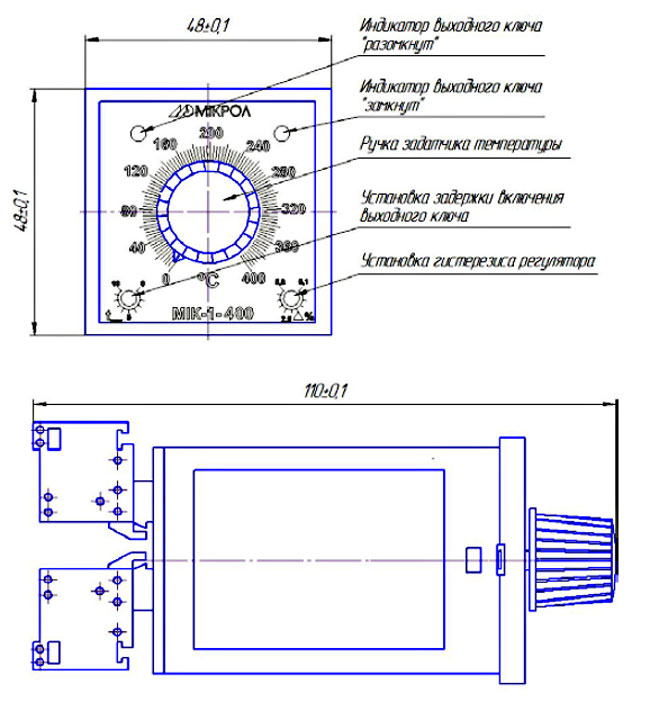

Схема габаритов регулятора МИК-1-400

Размеры регулятора
