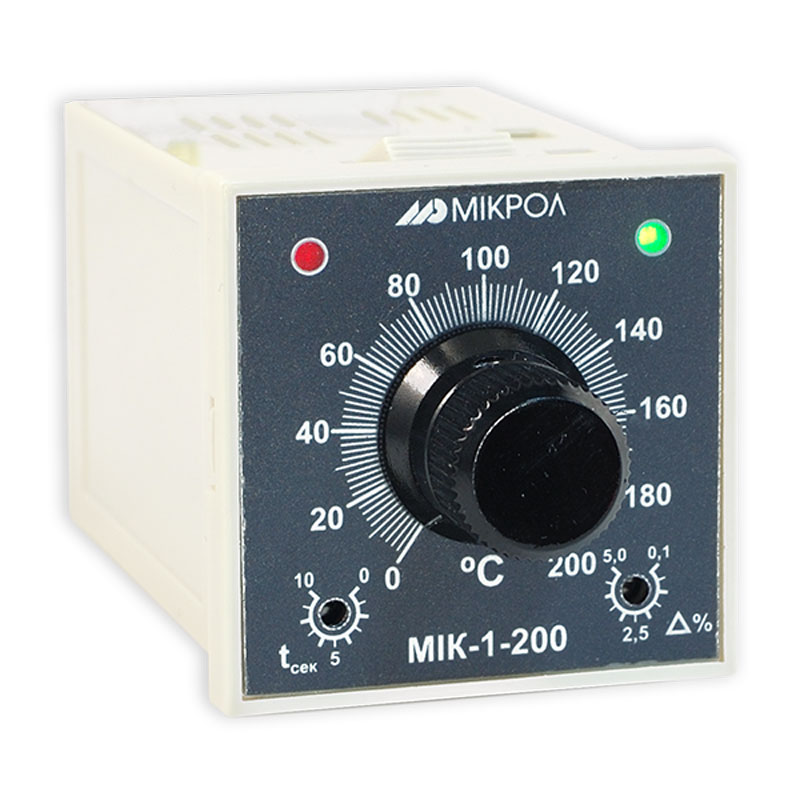

Регулятор МИК-1-200

No votes yet

Регулятор МИК-1-200 конструкторами произведен как 2-позиционный регулятор температуры, позволяющий осуществлять двухпозиционное регулирование температуры по задаваемой уставке с последующим выходом сигнала на контакты оптосимистора или контактной группы реле. Регулятор создает индивидуально удобные условия для осуществляения точного замера температурного значения предмета или среды в диапазонном промежутке от 0 градусов и до 200 градусов. Помимо этого он может применяться для управления технологическими процессами в машиностроении, металлургии, энергетики и других промышленных отраслях.

Конструкционные особенности регулятора МИК-1-200

2-позиционный регулятор МИК-1-200 температуры относится к устройствам, которые имеют один оптосимисторный или релейный управляющий выход, при помощи которого сигналы управления передаются на исполнительные механизмы.

Конструктивно регулятор реализован в корпусной конструкции, которая надежно защищена литым ударопрочным пластиковым кожухом. Внутри корпуса располагаются две печатные платы с рабочими элементами. Для того чтобы выбрать входной сигнал используется перемычка, которая расположена внутри регулятора.

Для питания терморегулятора используется переменное напряжение в 220В, которое подается на выпрямительный диод. Импульсный преобразователь, который подключен к выпрямителю формирует нужное для питания прибора напряжение и обеспечивает гальваническую изоляцию цепей питания.

Преимущества регулятора

  • Использование гальванической изоляции между входом, выходом и питанием;
  • Структура регулятора позволяет за минимальное время настроить его на работу в системе управления технологическими процессами;
  • Возможность работы с термопреобразователями тсм на 50м или тсм на 100м.

Аналоговый вход, количество:

Один

Дискретный выход, количество:

Один

Промежуток, в котором измеряется параметр «Гистерезис»:

начало 0,1%; конец 5%

Погрешностный показатель при установке «Гистерезис»:

До 0,5%

Погрешность вывода информации шкалы передней панели:

±2%

Тип выхода из корпуса

- на реле
- на оптосимистор

Напряжение питания:

от 150В до 250В

Затрачиваемый размер мощности:

Верхний пределе на максимальной нагрузке 8 единиц (В.А)

Параметры корпуса:

48х48х110мм, IP30

Вес блока:

Примерно 0,15 килограмма

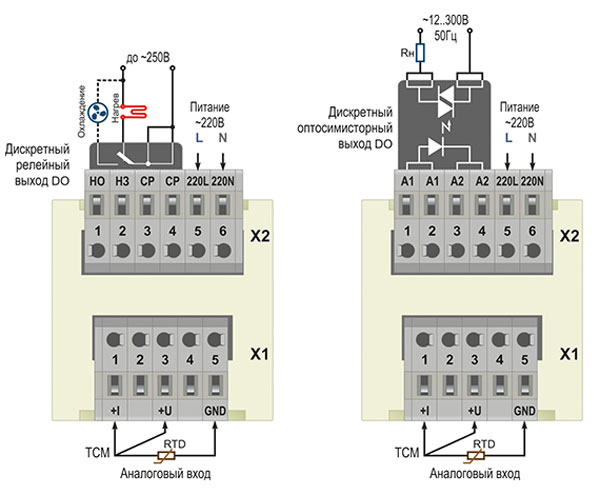

Схема подключения МИК-1-200

Схема подключения МИК-1-200
