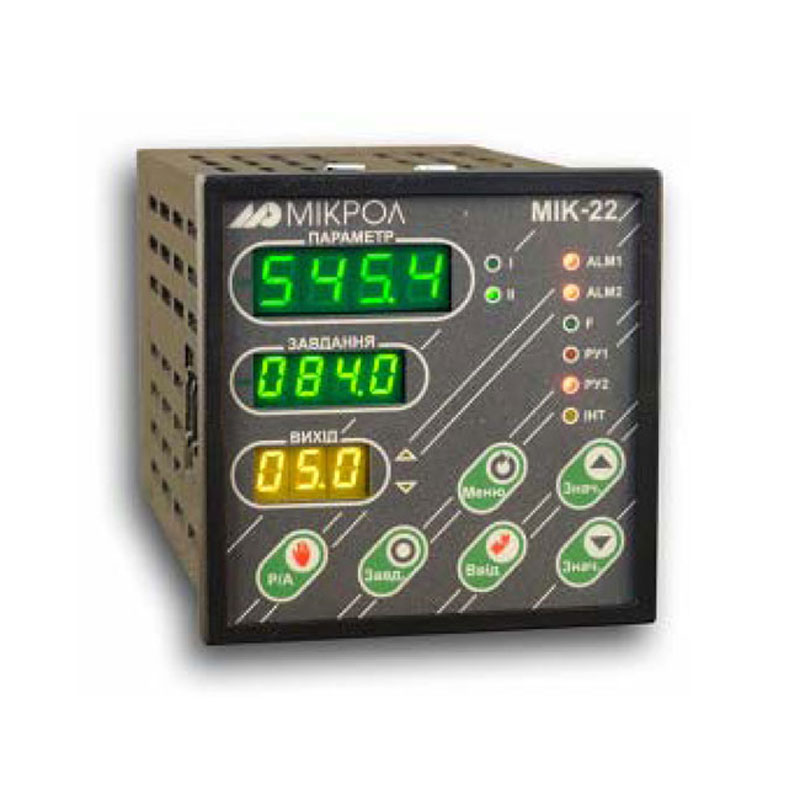

Регулятор МИК-22

Голосов: 1
34584 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Универсальный двухканальный измеритель-регулятор МИК-22 предназначен для автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве

  • Измерение, контроль и автоматическое регулирование двух входных технологических параметров (температура, давление, расход, уровень и т.п.)
  • Контуры автоматического регулирования с управлением от ЭВМ

Область применения

  • Системы автоматического регулирования различных технологических параметров
  • Удаленные устройства связи с обьектом с индикацией
  • Территориально распределенные и локальные системы управления
  • Удаленный сбор данных, диспетчерский контроль, управление производством

Функциональные возможности

  • П-, ПИ-, ПД-, ПИД- регулятор с аналоговым выходом
  • ПИД-ШИМ регулятор
  • ПИД регулятор с коррекцией по дискретному входу
  • Регулятор ограничения
  • Индикация на передней панели значений параметра, заданной точки и выхода выбранного контура регулирования
  • Программируемые выходные устройства (до 4-х каналов)
  • Мониторинг и сигнализация исправности датчиков, линий связи или измерительного канала
  • Программируемая функция безопасного управления выходными устройствами регулятора при отказах датчиков, линий связи или измерительного канала
  • Линеаризация входных аналоговых сигналов по 20 точкам
  • Статическая и динамическая балансировка узла задатчика
  • Два дискретных входа (режим ручной-автомат, вход коррекции)
  • Один аналоговый выход
  • Работа с унифицированными сигналами и термопреобразователями сопротивления ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23, диапазон измеряемых температур от -50°С до +650°С
  • Режим измерителя-индикатора двух технологических параметров
  • Выбор и конфигурирование структуры для каждого из каналов регулятора: 2-х позиционный, 3-х позиционный или П, ПИ, ПД, ПИД- регулирование с аналоговым и импульсным выходом
  • Прямое, обратное регулирование, все регуляторы имеют режим ручного управления
  • Цифровая калибровка начала шкалы и диапазона измерения
  • Масштабирование шкал измеряемых параметров в произвольных технологических единицах
  • Задание и технологическая сигнализация отклонения от уставок минимум и максимум по каждому каналу
  • Входной цифровой фильтр аналоговых входов от воздействия шумов. Постоянная времени цифрового фильтра является программируемым параметром
  • Технология оптической изоляции обеспечивает трехуровневую (по входу, выходу и питанию) гальваническую развязку с напряжением изоляции до 1000В. Гальваническая изоляция обеспечивает высокую точность и стабильность операций ввода-вывода, обеспечивает высокое соотношение сигнал/шум и защиту от помех в промышленных условиях
  • Извлечение квадратного корня (измерение и регулирование расхода по перепаду давления)
  • Конфигурирование параметров интегральных исполнительных механизмов постоянной скорости: время механизма Тм, минимальная длительность импульса Тмин
  • Сохранение параметров при отключении питания
  • Защита от несанкционированного изменения параметров
  • Гальванически разделенный интерфейс RS-485, протокол ModBus (сбор информации, конфигурация)
  • Количество приборов в сети RS-485: до 255
  • Клеммно-блочные соединители обеспечивают легкость и надежность подключения источников сигналов

Характеристики

Количество каналов для измерения:

Всего лишь два

Напряжение питания, сеть переменного тока:

220В, 50Гц

Величина потребляемой мощности:

8,45 ВольтАмпер

Интерфейс для связи / протокол:

Фейс RS-485 / марка ModBus

Защита корпуса:

Соответствует IP30

Исполнение устройства:

Изготовление щитовое

Габаритные параметры (миллиметры):

96х96х185

Глубина, учитываемая при монтаже:

190 миллиметров

Масса (из документации):

1,101 килограмма

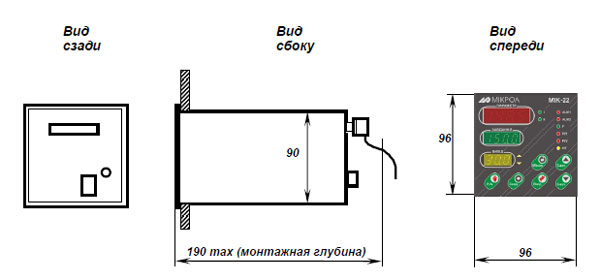

Размеры МИК-22

Габариты регулятора МИК-22
