Описание
Микропроцессорные регуляторы МР-1000 предназначены для управления многоступенчатыми технологическими процессами при производстве мясных, рыбных и колбасных изделий.
Особенности

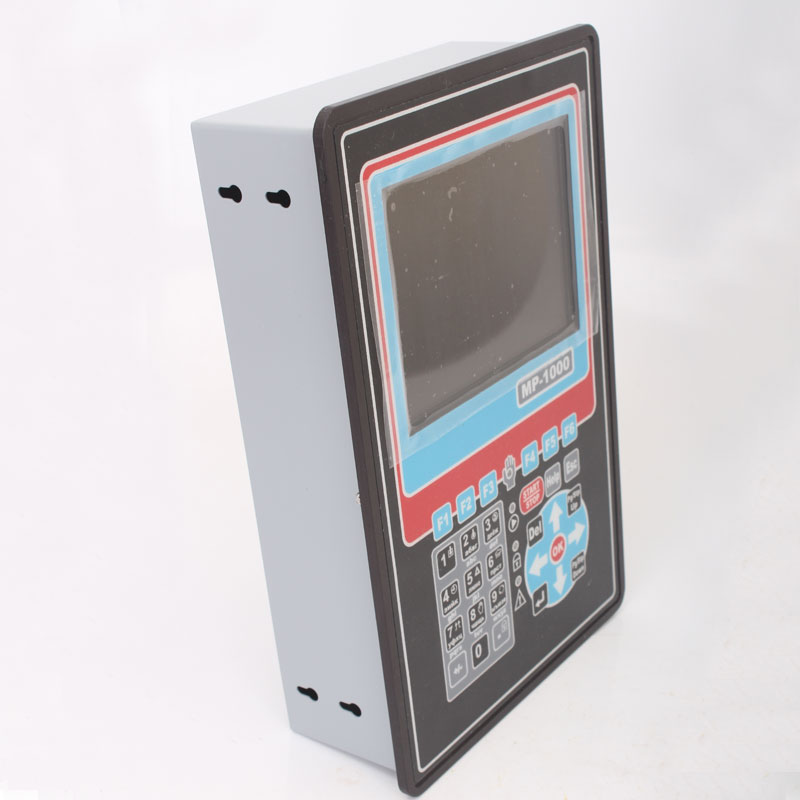

- Надежный, защищённый металлический корпус (лицевая панель из анодированного алюминия, стальной кожух) рассчитан на тяжелые условия эксплуатации.

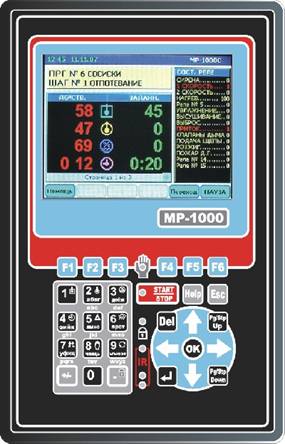

- Графический цветной дисплей с диагональю 6” и разрешением 320х240 точек, позволяет отображать все необходимые параметры технологического процесса в удобной для восприятия форме.
- Удобная клавиатура с переназначаемыми функциональными кнопками.
- Исполнение с отдельным блоком реле позволяет устанавливать контроллер на значительном удалении от силового шкафа.
- Размер передней панели 175мм х 275мм.
- Способ крепления—щитовой, размер монтажного отверстия 163мм x 263мм, монтажная глубина вместе с присоединениями 80мм.
Выпускаемые модификации на базе контроллера МР1000
- Контроллер для управления многоступенчатыми технологическими процессами при производстве мясных и рыбных изделий .
- Контроллер для управления камерой дефростации (разморозки) .
Характеристики
| Число каналов измерения температуры | 4 |
| НСХ преобразования | 50М или Pt100 |
| Диапазон измеряемых температур, °С | |
| для датчиков с НСХ 50М | -50…+150 |
| для датчиков с НСХ Pt100 | -50…+350 |
| Диапазон измеряемой относительной влажности , % | 5…100 |
| Разрешающая способность , °С | |
| канал измерения температуры в камере | 1 |
| канал измерения температуры в продукте | 1 |
| Диапазон регулируемых температур, °С | |
| канал измерения температуры в камере | -20…+250 |
| канал измерения температуры в продукте | 0…+100 |
| Закон регулирования температуры | двухпозиционный |
| Количество программ | 40 |
| Максимальное число шагов программы | 30 |
| Максимальное количество процессов | 40 |
| Максимальная длительность одного шага программы | 99ч.59мин. |
| Количество дискретных входов | 3 |
| Количество релейных выходов | от 16 до 32 |
| Электрические характеристики релейных выходов | ~220В/50Гц 2А |
| Характер нагрузки релейных выходов | cos j < 0.4 |
| Напряжение питания регулятора, В | 220/-33 +22 |
| Потребляемая мощность, ВА не более | 20 |
| Сопротивление линии связи с датчиками (на каждый проводник) , не более Ом | 20 |
| Масса регулятора, кг не более | 5 |
| Степень защиты корпуса (со стороны лицевой панели ) | IP54 |
Габаритные размеры, мм
|
139 х 60 х 90 68 х 60 х 90 |
| Сопротивление изоляции, МОм не менее | 20 |

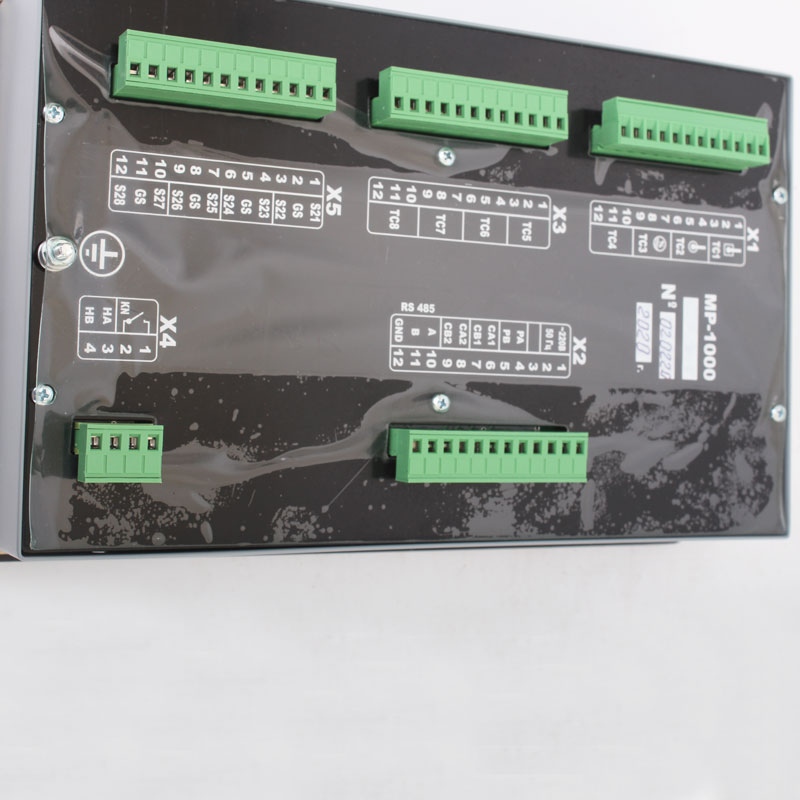

Схемы

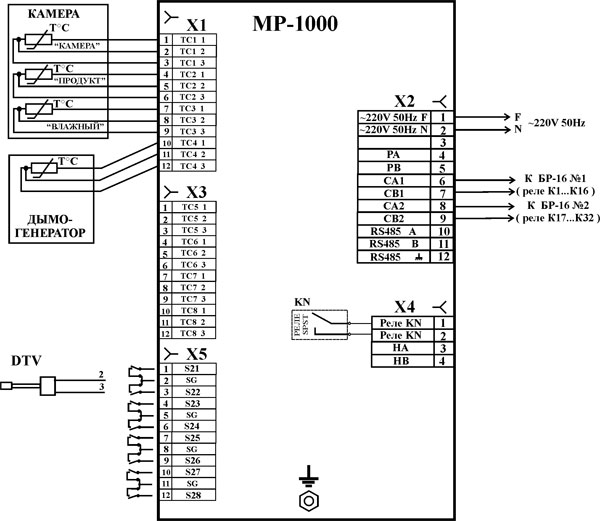

Рис.1. Схема внешних соединений микропроцессорного регулятора МР-1000
Подключение датчиков температуры, показано для заводских настроек регулятора. Любой из датчиков может быть к любому свободному каналу АЦП, при этом необходимо изменить конфигурацию регулятора.
DTV-полупроводниковый датчик температуры и влажности ДТВ-1, может быть использован для измерения наружной температуры и влажности, или внутри камеры, при условии отсутствия конденсата и дыма. Датчик ДТВ-1 может быть подключен к любому из входов S21...S28. 39
Комплектация
- Блок управления и индикации МР-1000 - 1 шт,

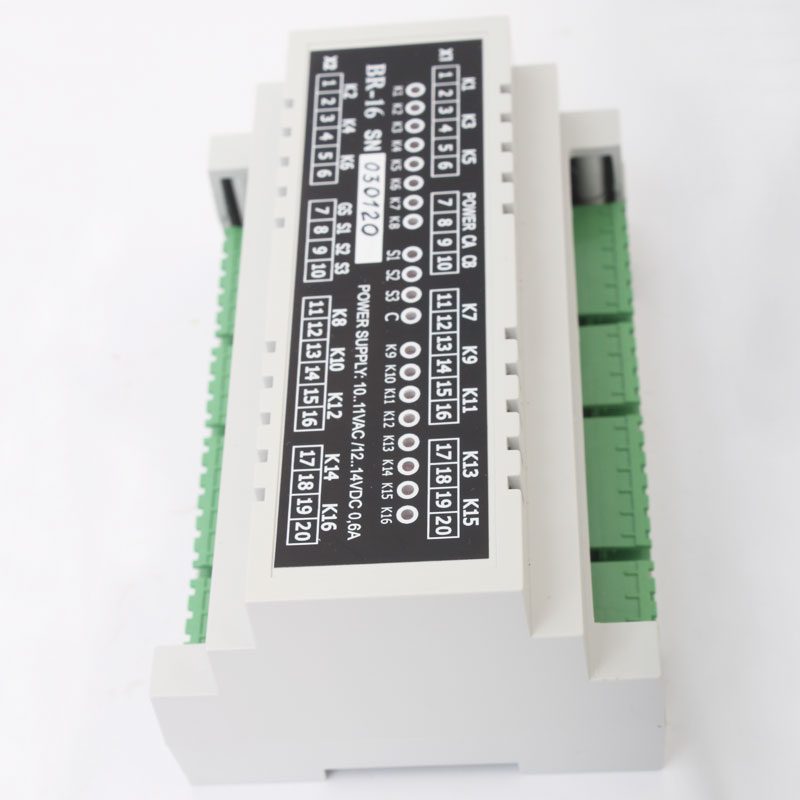

- Блок реле БР-16* 1 или 2 шт,
- Блок питания БП-1 или DR-15-12 - 1 шт,
- Руководство по эксплуатации - 1 шт,
- Инструкция по установке сервисных параметров - 1 шт.
