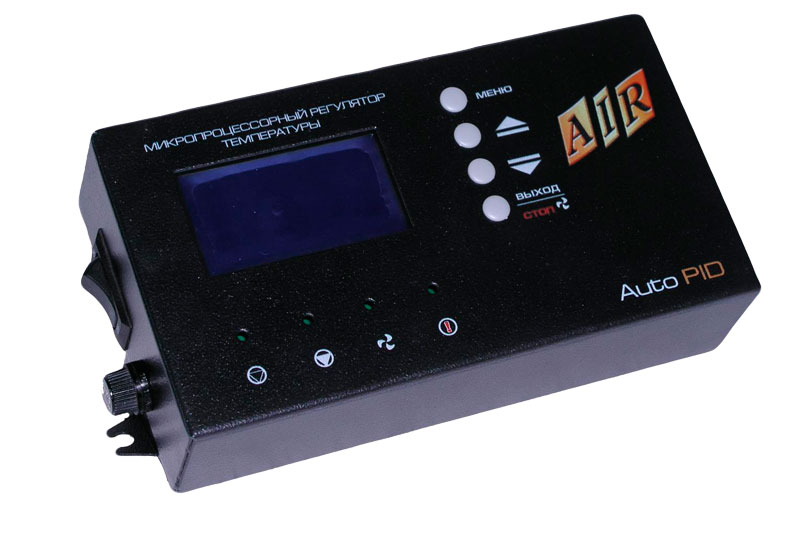

Микропроцессорный регулятор температуры AIR AUTO PID

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Автоматика для котлов AIR Auto PID предназначается для постоянного контроля и регулировки работы твёрдотопливных котлов, подача горючего в которых осуществляется вручную. Данный прибор имеет широкие возможности регулировки интенсивности наддува по заранее разработанным алгоритмам, что позволяет поддерживать необходимую температуру в заранее установленных пределах. Прибор имеет четырёх строчный индикатор, на который выводится информация о рабочих процессах и ошибках системы.

Регулятор AIR Auto PID применяется не только в отопительных системах имеющих жидкий теплоноситель, но и в воздухогрейных котлах.

Выполняемые функции

  • Возможность раздельного управления температурой теплоносителя и горячего водоснабжения.
  • Поддержание необходимой температуры в помещениях.
  • Наличие мест для подключения частотного преобразователя и блока GSM, что позволяет контролировать работу регулятора посредством мобильных сетей.
  • Возможность включения в систему управляющего блока для работы с многоходовыми клапанами.

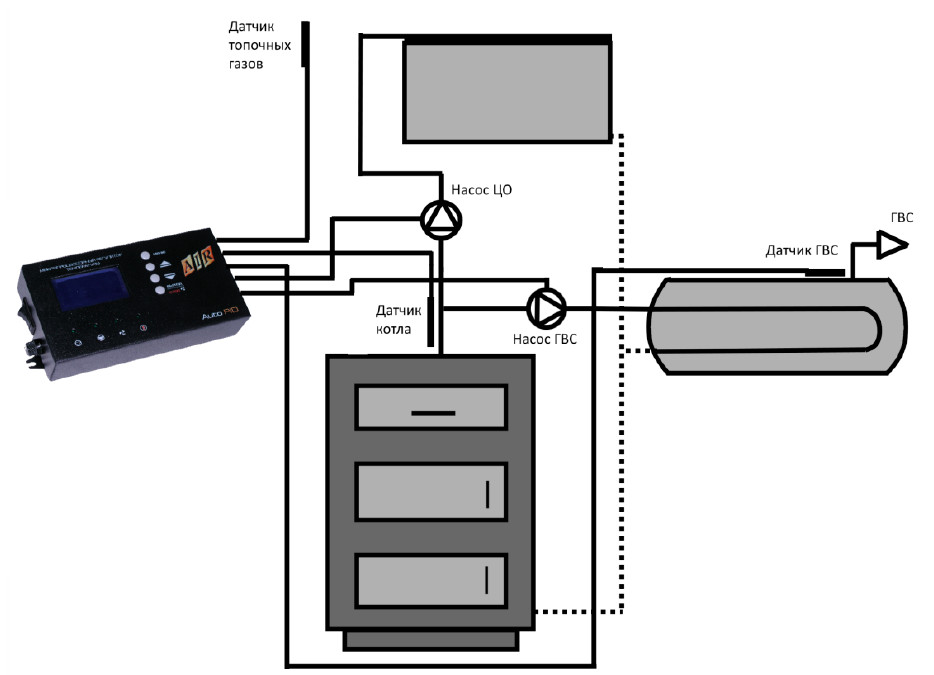

рис. 1 - Схематическое расположение датчиков температуры с AIR Auto PID

рис. 1 - Схематическое расположение датчиков температуры с AIR Auto PID

Режимы работы

Регулятор температуры AIR Auto PID предназначается для работы как в автоматическом, так и ручном режимах. В любом из них есть возможность выбрать наиболее подходящий в каждой конкретной ситуации режим работы. Всего их три:

  • отопительный режим;
  • приоритет горячего водоснабжения;
  • параллельные насосы.

Выбор осуществляется через меню устройства в разделе «Режимы работы котла». Данная система также предусматривает режим полуавтоматического розжига.

Характеристики

Технические характеристики
 Электрические характеристики:
Питание ~ 230В АС/50Гц
Потребляемая мощность регулятора 1.5Вт
Максимальная мощность вентилятора 300Вт
Максимальная мощность насоса ЦО 1000Вт
Максимальная мощность насоса ГВС 1000Вт
 Измерения:
Точность измерения температуры воды на выходе 1°С
Точность измерения остальных температуры 1°C
Диапазон измерения температуры -40 - 125°C
Диапазон измерения температуры дымовых газов -40 - 400°C
 Другие параметры:
Рабочая температура -10 - 65°C
Влажность 5-95% без образования конденсата
Степень защиты IP40
Диапазон регуляции температуры котла 40 - 90°C
Диапазон регуляции температуры ГВС 40 - 80°C
Защита от замерзания, при температуре ниже 5°С включается циркуляционный насос ЦО

Комплектация

В стандартный набор поставки автоматики для котлов AIR Auto PID входит:

  • командо-контроллер AIR Auto PID - 1 штука,
  • температурный датчик жидкого теплоносителя - 1 штука,
  • температурный датчик ГВС - 1 штука,
  • датчик дыма - 1 штука,
  • питающий кабель - 1 штука.
