Регулятор РД2 – это прибор двухканального получения информации работы аппаратуры.

Назначение

Регулятор РД2 устанавливается для приёма и обработки сигналов, поступающих от датчиков, а также отображения результатов измерения физических величин на цифровом светодиодном индикаторе. В зависимости от модификации РД2 способны регулировать и измерять температуру, уровень, влажность, давление, расход и другие параметры. Применяются РД2 для контроля, поддержания и регулирования физических величин при автоматизации производственно-технологических процессов на предприятиях промышленного и коммунального сектора.

Представляем модельный ряд:

  • Регулятор РД2 2ТС/2Р-[RS485]-ИПИ(ИПК)-Щ,
  • Регулятор РД2 2АТ/2Р-[RS485]-[БП24]-ИПИ(ИПК)-Щ,
  • Регулятор РД2 2ТП/2ОС-ИПИ-Щ,
  • Регулятор РД2 RS485/2Р-2И-ИПИ(ИПК)-Щ (v2),
  • Регулятор РД2 УВ/Р- УВ/Р-[RS485]-2И,
  • Регулятор РД2 (ТУ У 33.2-32195027-003:2007).

Устройство и работа

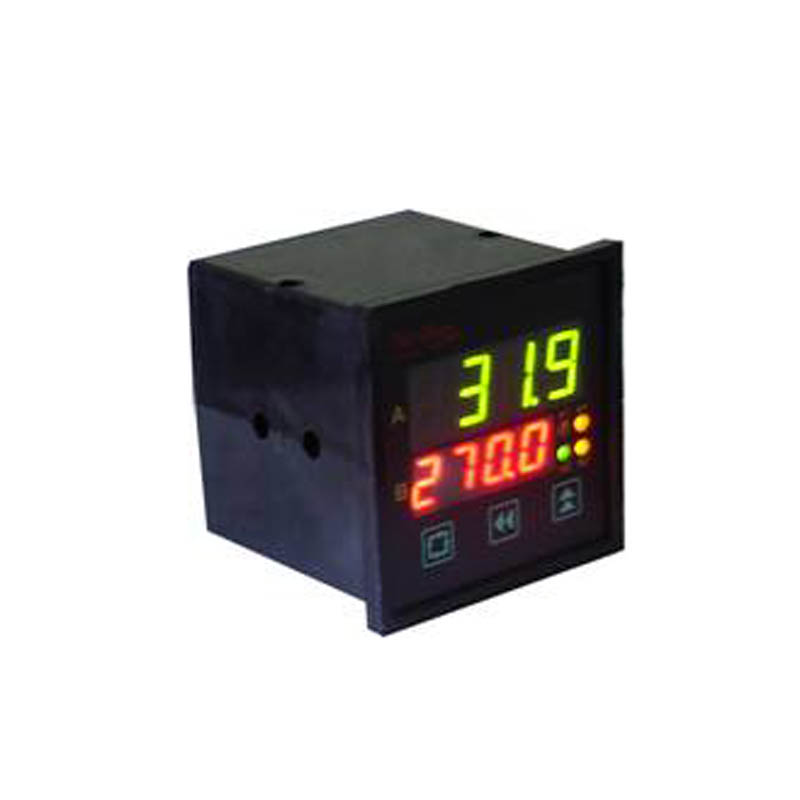

Регулятор РД2 изготавливается в пластиковых корпусах из ударопрочной пластмассы, в зависимости от модификации они имеют щитовое исполнение и для монтажа на DIN-рейку. На лицевых передних панелях РД2 расположены:

  • цифровые табло для отображения контролируемых физических величин,
  • светодиодные индикаторы режимов работы и отображения наличия выходного сигнала управления,
  • кнопки управления.

Приборы позволяют:

  • работать с датчиками с унифицированным выходным сигналом,
  • применять термопреобразователи сопротивления и термоэлектрические преобразователи для контроля и регулирования температуры,
  • отображать результаты 1 или 2 каналов одновременно на цифровом табло,
  • подключаться к ПК через порт RS485,
  • регулировать измеряемую величину по 2-м каналам по 2-х позиционному закону и по 1 каналу по 3-х позиционному закону,
  • вычислять квадратный корень из измеренной величины,
  • индицировать режим работы,
  • формировать сигнал "Ошибка",
  • производить программную калибровку параметров преобразователей,
  • вырабатывать слабо- и сильноточные управляемые сигналы,
  • производить регулировку величин в установленный по таймеру интервал времени.

Регулятор РД2 настраивается на параметры рабочего состояния:

Напряжение питания

12 ÷ 24 постоянного тока; 220 В, 50 Гц; 110 ÷ 220 В, 50 Гц (в зависимости от прибора)

Потребляемая мощность

6 ÷ 8 Вт

Условия эксплуатации

температура

+5 ÷ +50 °С

влажность

max 80 %

Выход (в зависимости от модификации)

силовое электромагнитное реле, транзисторная оптопара, симисторная оптопара, силовой симистор

Класс защиты корпуса

IP20, (IP54 под заказ для приборов щитового исполнения)

Погрешность

±0,5 %

Порты

RS485 (кроме модификации РД2 2ТП/2ОС-ИПИ-Щ)

Монтаж

щитовое исполнение/ DIN-рейка

Дискретность отображения

0,1/0,01

Размер

72×72×90 мм/89×69×65 мм (модификация для монтажа на DIN-рейку)

Масса

до 500 г
