Коробка КХС-8

Коробка КХС-8 для холодных спаев широко используется в составе схем автоматического температурного регулирования. Основной целью установки прибора становится подсоединение холодных спаев термопар (термоэлектрических преобразователей) и размещение в КХС компенсационных компонентов. Использование коробки КХС-8 в измерительных системах – техническое решение, которое позволяет снизить капитальные затраты путём экономии компенсационного кабеля и его замены медным.

Назначение

Коробка КХС-8 нужна без преувеличения в 90 процентах отраслей промышленного производства. Этими моментами являются комплектационные нужды в измерительных системах, где активно используются термопары как один из проверенно надёжных, одновременно входя в группу недорогих температурных датчиков способных трудиться в растянутом промежутке значений температур. Одной из специфических особенностей их использования является необходимость компенсации дополнительных термоЭДС, которые возникают в точках соединения термопар и измерительных систем и существенно снижают точность работы устройства. Одним из эффективных и простых в исполнении способов решения проблемы стали КХС-8.

Устройство и работа

Принцип работы коробки заключается в компенсации холодных спаев, при которой их температура должна быть измерена с помощью другого датчика. После этого величина дополнительной термоЭДС будет высчитываться из сигналов термической пары.

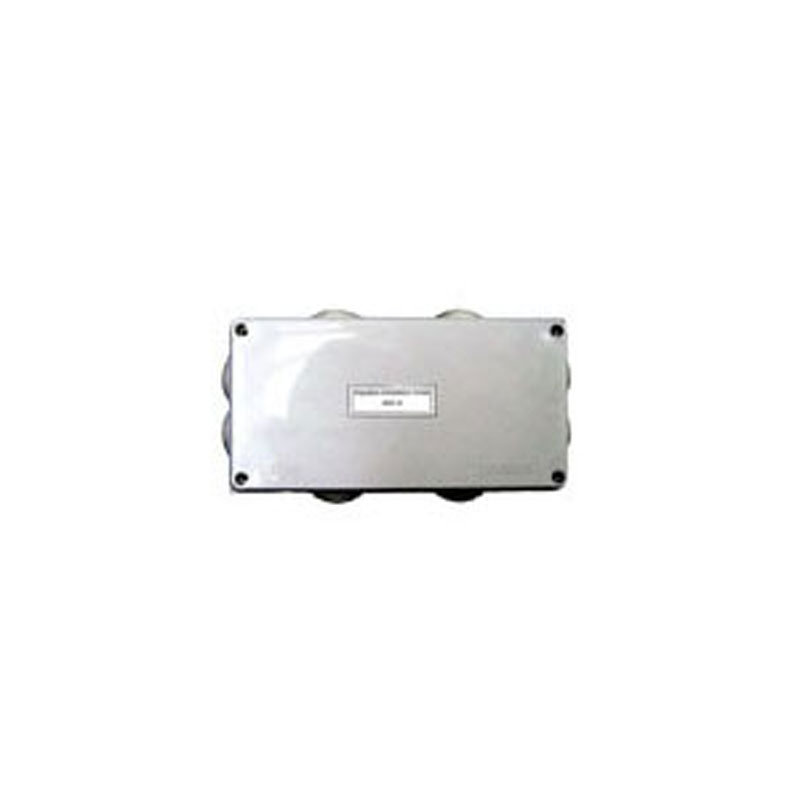

Конструктивно наша коробка представляет собой прямоугольный выполненный из АВС-пластика корпус настенной установки, внутри которого установлен датчик, определяющий текущую температуру холодных спаев. Также внутри корпуса расположены клеммные колодки, которые позволяют подключать термопарные и соединительные провода.

Технические характеристики и конструктивное исполнение коробки холодных спаев КХС-8 позволяет использовать их в едином измерительном комплексе с приборами РТЭ. Включение в систему любых других приборов, предназначенных для измерения температуры, должно быть согласовано с производителем. Монтаж устройства производится с использованием кронштейнов специальной конструкции, которые входят в комплектацию.

Максимальное расстояние до измерительного прибора от КХС (схема включения термодатчика четырёхпроводная)

20 м

Допустимая погрешность при компенсации и измерении температуры холодных концов

± 0,5 ˚С

Количество каналов

1 ÷ 8

Степень защиты корпуса

IP 55

Вес прибора

400 г
