Описание

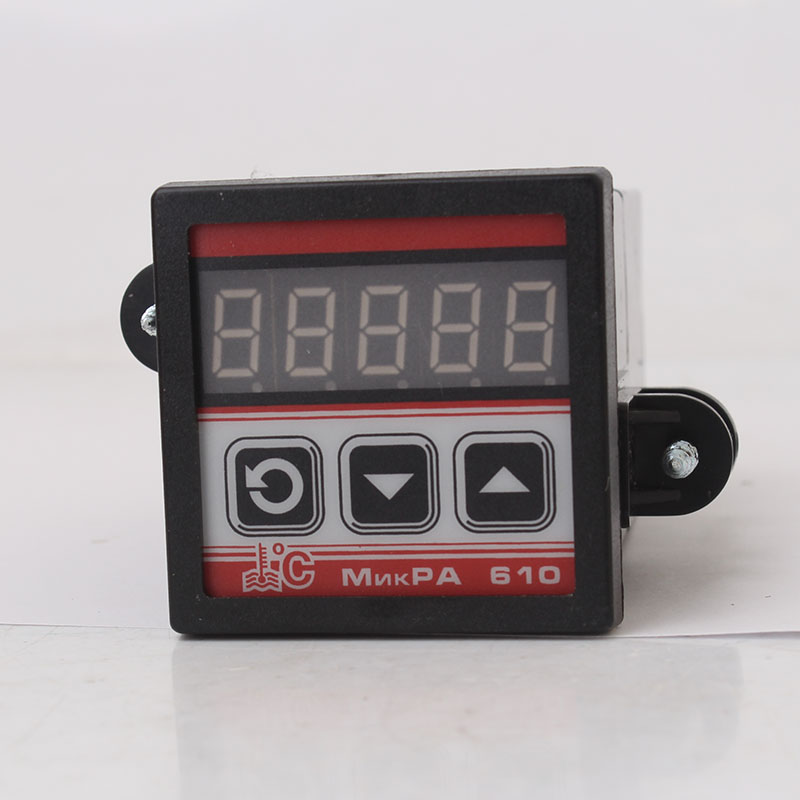

Регулятор температуры МикРА 610 предназначен для применения в системах автоматического регулирования различных технологических параметров промышленного оборудования.
Устройство и работа
Регулятор температуры выполнен на современной элементной базе, с использованием более чем 20 летнего опыта разработки и эксплуатации приборов промышленной автоматики, этот контроллер позволяет с еще большей точностью и надежностью выполнять задачи по поддержанию температуры в самых различных технологических процессах.
Усовершенствованный алгоритм регулирования и самонастройки позволяет точно поддерживать температуру самых разнообразных объектов. МикРА 610 идеальное решение для сложных систем регулирования в которых параметры объекта могут меняться в процессе эксплуатации. Кроме канала управления нагревателем имеется канал управления системой охлаждения по двухпозиционному или ПИД закону регулирования, также регулятор может использоваться для трехпозиционного импульсного управления приводом задвижки.
В качестве входных сигналов могут использоваться термопары, термометры сопротивления, источники постоянного напряжения. В качестве выходных коммутирующих элементов используются полупроводниковые симисторы с детекторами нулевого напряжения фазы, которые гальванически развязаны от внутренних цепей регулятора ( МикРА 610 – С ) или электромеханические реле (МикРА 610 – Р).
Характеристики
| Параметры | Значение |
| Дискретность задания температуры,°С | 1.0 или 0.1 |
| Законрегулированияканаловнагрева и охлаждения | двухпозиционный или ПИД |
| Ток через термометр сопротивления, mА | 0,25 |
| Напряжение питания | 110 – 250 В, 50 – 60 Гц |
| Габаритные размеры регулятора, мм | 48х48х120 |
| Масса регулятора не более, грамм | 170 |
| Тип датчика или входной сигнал | Диапазон измерения | Тип датчика или входной сигнал | Диапазон измерения |
| ТХК (L) | -200 … +650 °С | Pt1000 | -200 … +850 °С |
| ТХА (K) | -250 … +1350 °С | Pt2000 | -200 … +600 °С |
| ТЖК (J) | -200 … +950 °С | ТСП-50 | -200 … +1100 °С |
| ТПП 10 (S) | -50 … +1750 °С | ТСП-100 | -200 … +1100 °С |
| ТПП 13 (R) | -50 … +1750 °С | ТСП-500 | -200 … +1100 °С |
| ТПР (B) | +200 … +1800 °С | ТСП-1000 | -200 … +1100 °С |
| ТВР (A-1) | 0 … +2500 °С | ТСП гр.21 | -200 … +1000 °С |
| ТВР (A-2) | 0 … +1800 °С | ТСМ гр.23 | -50 … +200 °С |
| NTC,PTC, R | 0 … 6800 Ом | ТСМ-50 | -200 … +200 °С |
| Pt100 | -200 … +850 °С | ТСМ-100 | -200 … +200 °С |
| Pt500 | -200 … +850 °С | 100 мВ | -50 … 100 мВ |
Схемы
Рис.1. Размеры выреза в щите для крепления регулятора МикРА 610

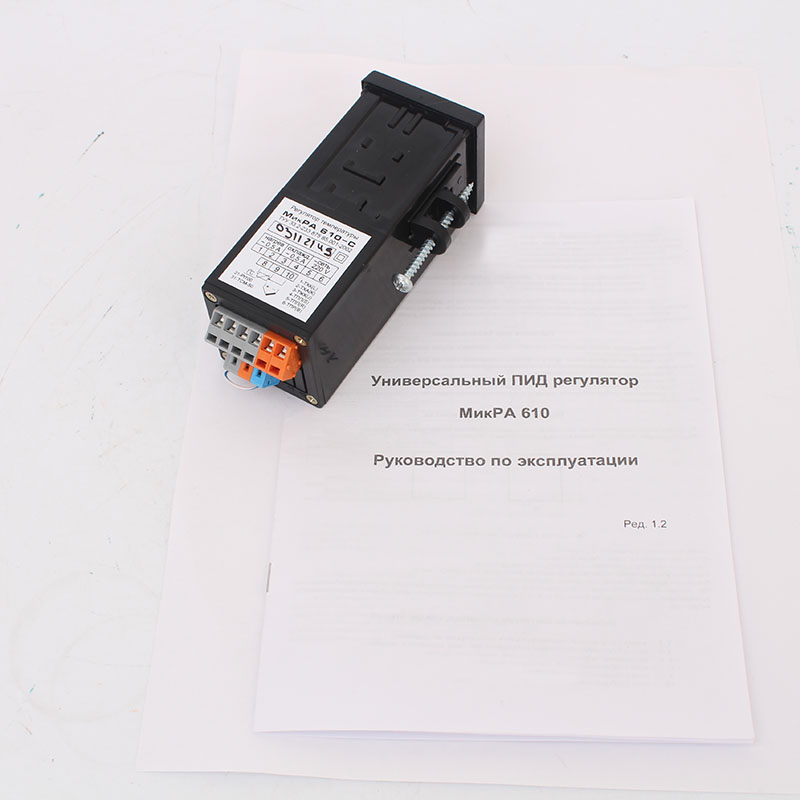

Комплектация
- универсальный регулятор МикРА 610 - 1 шт,
- руководство по эксплуатации - 1 экз,
- упаковка - 1 шт.
Модификации
- МикРА 610 – С - исполнение регулятора с симисторными выходами (основное).
- МикРА 610 – Р - исполнение регулятора с релейными выходами (под заказ).
