Описание

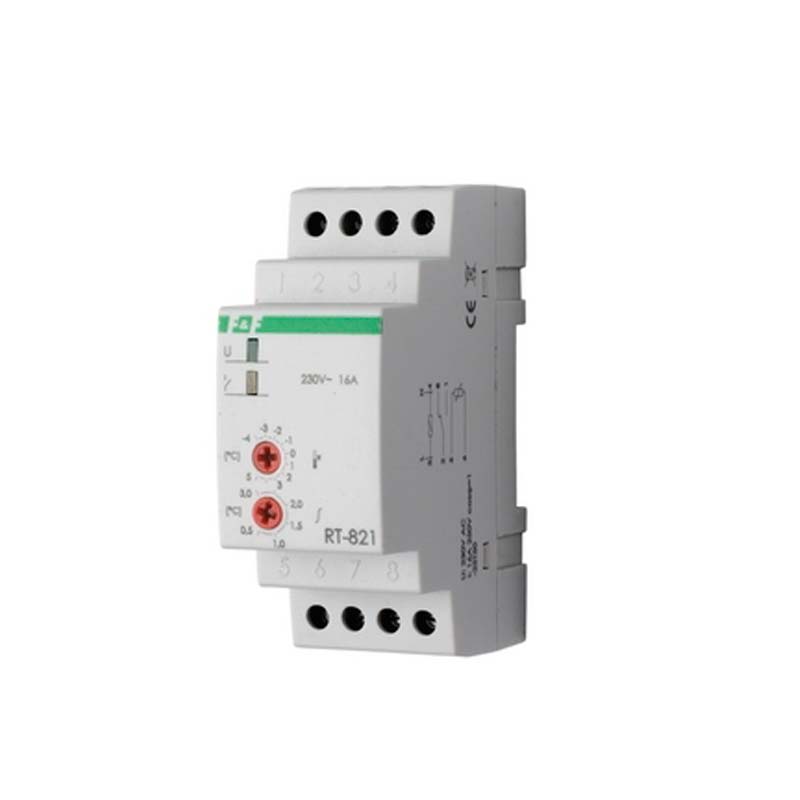

Терморегулятор для контроля температуры RT-821 служит для управления устройствами нагревательными и охлаждающими для поддержания постоянной температуры.
Область применения
Терморегулятор используется регулирования "прогретости" помещений, где это особенно необходимо: в системах водяного отопления, хранилищах овощей или фруктов, и т.д. В данных местах регулировать режим помогает выносной датчик.
Устройство и принцип действия
Когда уровень температуры среды выше необходимого - замкнуты контакты реле 2-8, они могут быть включены в разрыв цепи питания охлаждающего устройства. Если же уровень температуры окружающей среды ниже заданного параметра, то контакты реле 2-1 замкнуты. Данные контакты могут быть включены в разрыв цепи питания устройства нагревательного.
Для корректного подключения предлагается схема регулятора температуры RT-821, согласно которой он и настраивается. Крепится терморегулятор на Дин рейку 35мм в распределительный щит.
Характеристики
| Параметр | Значение |
| Напряжение питания: | 220 В |
| Максимальный ток нагрузки: | 16 А |
| Контакты выходного реле: | 1 переключающий |
| Диапазон измеряемой температуры: | от -4°С до +5°С |
| Гистерезис регулируемый: | от 0,5°С до 3°С |
| Датчик температуры: | KTY 10-6 |
| Потребляемая мощность: | 1,1 Вт |
| Длина зонда с датчиком: | провод 2,5 м |
| Присоединение проводов: | зажимы винтовые 2,5 мм2 |
| Выносливость контактов: | 105 включений |
| Диапазон рабочих температур: | от -25°С до +50°С |
| Степень защиты устройства: | IP40 |
| Степень защиты зонда | IP65 |
| Размеры: | 2 модуля типа S (35 мм) |
| Монтаж: | на DIN-рейке 35 мм |
