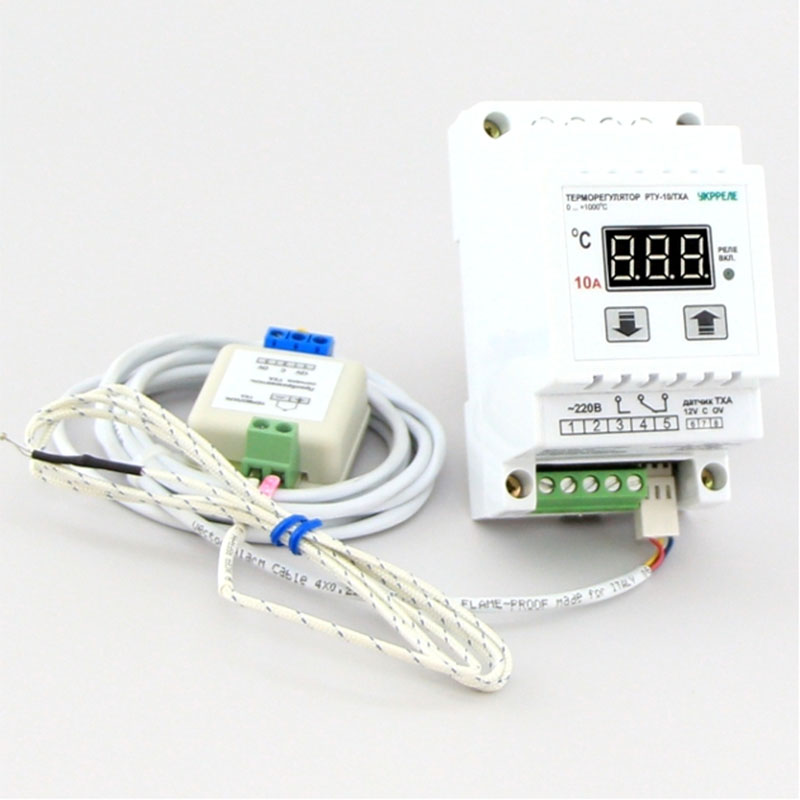

Терморегулятор РТУ-10-Д-ТХА

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Терморегулятор РТУ-10-Д-ТХА предназначен для измерения и автоматического поддержания температуры в заданном диапазоне в различных системах климатконтроля и других технологических процессах, где позволяют конструктивные особенности.

Область применения

Терморегулятор предназначен для применения в системах климат-контроля и в технологических процессах где требуется контроль и поддержание температуры в заданных пределах и позволяют характеристики и конструктивные особенности прибора.

Принцип действия

Терморегулятор производит измерение температуры и постоянно удерживает температуру рабочей среды путем управления подключенной нагрузкой (внешними нагревательными или охлаждающими агрегатами). Светодиодный индикатор в режиме работы постоянно отображает текущую температуру на датчике. Прибор имеет один канал двухпозиционного регулирования (включено, выключено).

Режимы работы:

  • нагрев - отключение нагрузки при достижении установленного верхнего порога, включение при опускании до установленного нижнего,
  • охлаждение - включение нагрузки при достижении установленного верхнего порога, отключение при опускании до установленного нижнего,
  • окно - работа нагрузки только внутри диапазона, заданного верхним и нижним порогами.

Характеристики

Параметр Значение
Логики работы нагрев, охлаждение, окно
Шаг установки диапазона температуры 1°С
Возможна корректировка показаний температуры ±20°С
Пределы регулировки температур 0...+999°С
Коммутируемая способность симистора 10А/250В
Напряжение питания ~220 B
Датчик температуры (в комплекте) внешний ТХА
Количество разрядов цифрового индикатора 3
Высота цифр светодиодного индикатора 10 мм
Потребляемая мощность не более 1 Вт
Размер терморегулятора 90х52х65мм

Схемы

Рис.1. Габаритный чертеж регулятора температуры РТУ-10-Д-ТХА
Рис.1. Габаритный чертеж регулятора температуры РТУ-10-Д-ТХА

Комплектация

  • Терморегулятор РТУ-10-Д-ТХА - 1 шт.
  • Датчик ТХА - 1 шт.
  • Инструкция - 1 экз.
  • Упаковочная коробка - 1 шт.
